Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | módulo de 4G LTE | Peso: | <5g> |
|---|---|---|---|
| Tamaño: | 30,4 x 51 x 3,57 milímetros | Rango de temperatura: | -40℃ a 85℃ |
| Bandas de LTE (FDD): | B1, B3, B8, B20, B38, B39, B40, B41 | Sistema Operativo: | Linux, androide, respingo, Windows 8/10 |
| Alta luz: | Módulo de comunicación inalámbrico,módulo de la radio de m2m |
||
ME909s-821 integró el módulo de Wifi 4G LTE con Linux, Android, sistema de Windows
Hay LGA y mini TIPO de PCIE 2
Uso:
Huawei ME909s-821 es un nuevo módulo de LTE cat4 basado en el chipset de Huawei Hisilicon. Con tamaño pequeño diseñada de alta calidad y Huawei LGA estándar y mini factor de forma de PCIe,
Huawei ME909s-821 está especialmente para los usos del industrial-grado M2M tales como telemática del vehículo, seguimiento, pago móvil, router industrial, monitor de la seguridad y PDA industriales.
Especificación técnica
Especificaciones técnicas de Huawei ME909s-821:
|
* factor de forma: |
145 interfaz de los pernos LGA y mini-PCIe |
|
* 4G LTE (FDD): |
B1, B3, B8 |
|
* 4G LTE (TDD): |
B38, B39, B40, B41 |
|
* DC-HSPA+/HSPA+/HSPA/UMTS: |
B1, B5, B8, B9 |
|
* TD-SCDMA: |
B34, B39 |
|
* EDGE/GPRS/GSM: TD-SCDMA: |
B34, B39 |
|
* LTE FDD: |
Enlace descendente: 150 Mbps, Uplink: 50 Mbps |
|
* LTE TDD: |
Enlace descendente: 112 Mbps, Uplink: 10 Mbps |
|
* DC-HSPA+: |
Enlace descendente: 42 Mbps, Uplink: 5,76 Mbps |
|
* fuente de alimentación: |
Mini PCIe: 3,2 V a 4,2 V (típicos: 3,8 V) |
|
* gama de los temporeros: |
-40℃ a 85℃ |
|
* voz: |
Voz del PCM y DTMF |
Características especiales
- CDC-ECM
- FOTA
- Actualización del firmware vía el USB
- Pila integrada de UDP/TCP/FTP/HTTP
- UART de alta velocidad
- CMUX
- Modo de sueño
* sistema operativo: Linux, Android, respingo, Windows 8/10
* aprobaciones: CCC, NAL, SRRC, RoHS y WEEE obedientes
* dimensiones:
- Mini PCIe: 30,4 x 51 x 3,57 milímetros
- LGA: 30 x 30 x 2,57 milímetros
Introducción:
Interfaz de UART: El módulo apoya 3 interfaces de UART. Dos son el alambre 4
Los UARTs, y el pasado es UART de dos hilos, para el cual está solamente
eliminación de errores.
Interfaz USB: La interfaz USB apoya estándar de alta velocidad del USB 2,0.
Interfaz de USIM: El interfaz de USIM proporciona el interfaz para una tarjeta de USIM.
Alimentación externa
Fuente:
Se recomienda DC 3,8 V.
Interfaz audio: El módulo apoya un interfaz del PCM. Esta función es
en fase de desarrollo.
Cojín del RF: Interfaz de la antena del RF.
HORMIGA armoniosa
Ctrl:
Desde frecuencia amplia de la cubierta de las bandas de LTE, Ctrl armonioso de la HORMIGA
cliente de las ayudas para el diseño armonioso de la antena. Esta función es
en fase de desarrollo.
ADC: Reservado para el módulo inteligente en futuro.
Interfaz de SPI: Reservado para el módulo inteligente en futuro.
Interfaz de SDIO: Reservado para el módulo inteligente en futuro.
Interfaz de HSIC: Reservado para el módulo inteligente en futuro.
Interfaz de I2C: Reservado para el módulo inteligente en futuro.
Ventaja
ME909s-821 apoya tarifa de datos del enlace descendente 150Mbps, incluyendo las características aumentadas como FOTA, USSD y Huawei aumentadas EN los comandos.
ME909s-821 apoya bandas de la región LTE de China incluyendo FDD-LTE y TDD-LTE, y tiene diverso factor de forma dos: LGA y mini factor de forma de PCIe.
Con factor de forma del perno-a-perno de Huawei, es fácil emigrar de la familia de MU609, de MU709 o de ME909u a ME909s-821.

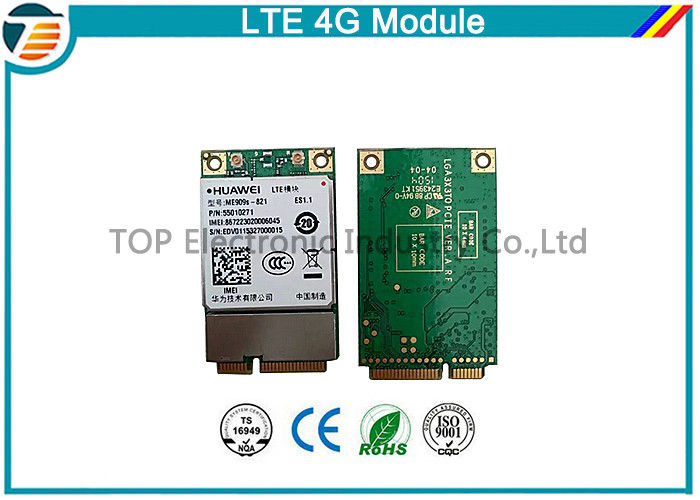

Exhibición del módulo:
