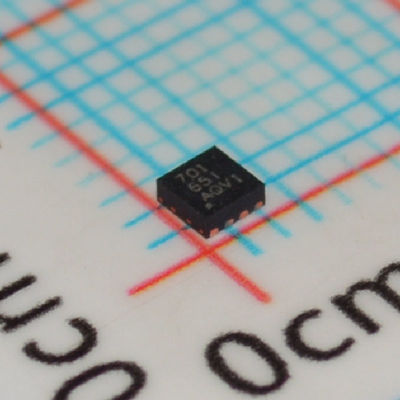

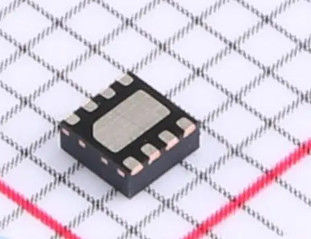

BQ294701DSGR Protector Li-ion de 2 celdas 1.5μA Ultra-bajo IQ ±25mV Precisión 2.5V-5.5V Paquete / Caja 8-WFDFN con almohadilla expuesta -40°C a +85°C

BQ294701DSGR

Características

• Protección contra sobretensión para celdas de 2, 3 y 4 series

• Temporizador de retardo programado por capacitor externo

• Umbral de OVP programado de fábrica (rango de umbral de 3,85 V a 4,6 V)

• Opciones de salida: activo alto o drenaje abierto activo bajo

• Protección contra sobretensión de alta precisión: ±10 mV

• Bajo consumo de energía ICC ≈ 1 µA (VCELL(ALL) < VPROTECT)

• Baja corriente de fuga por entrada de celda < 100 nA

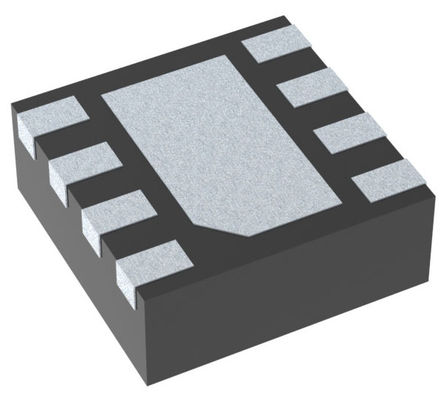

• Huella de paquete pequeña: WSON de 8 pines (2,00 mm x 2,00 mm)

Descripción

La familia BQ2947 es un monitor y protector de sobretensión para sistemas de paquetes de baterías de iones de litio. Cada celda se monitorea de forma independiente para detectar una condición de sobretensión.

En el dispositivo BQ2947, se inicia un temporizador de retardo externo al detectar una condición de sobretensión en cualquier celda. Al expirar el temporizador de retardo, la salida se activa en su estado activo (alto o bajo, según la configuración). La función de temporizador de retardo externo también incluye la capacidad de detectar un capacitor de retardo abierto o en cortocircuito en el pin CD, lo que también activará el controlador de salida en una condición de sobretensión.

Para pruebas más rápidas en la línea de producción, el dispositivo BQ2947 proporciona un Modo de Prueba del Cliente con un tiempo de retardo reducido de 67.

Información

Dibujo
