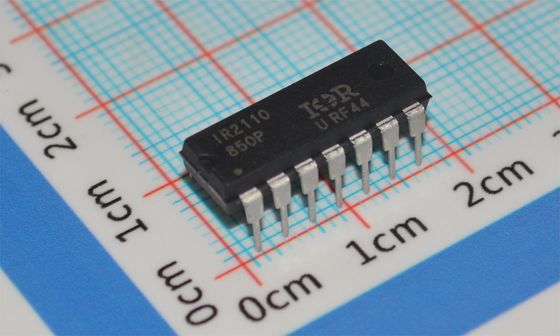

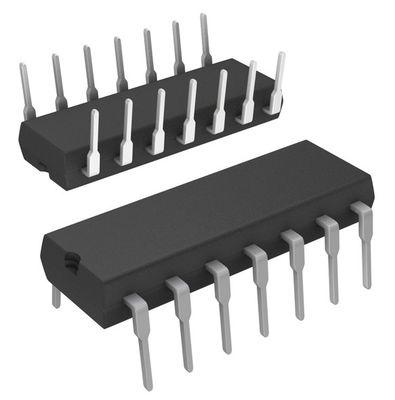

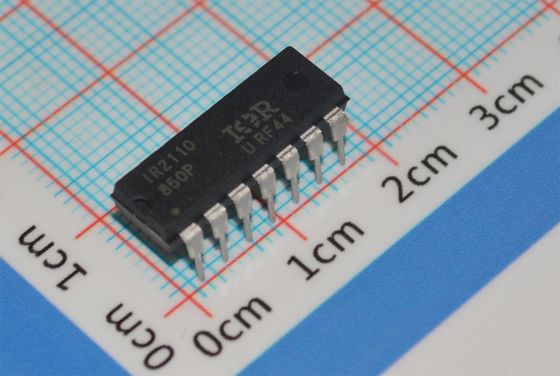

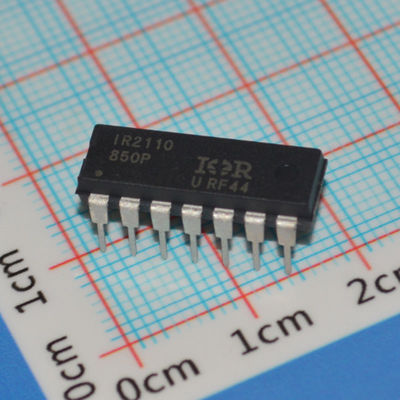

Circuito integrado IR2110PBF, controlador alto-bajo de 600V, corriente pico de 2A, lógica de 10V-20V, tiempo de subida de 500ns, paquete/caja 14-DIP (0.300", 7.62mm), -40°C a +125°C

IR2110PBF

andnbsp;

Características

andbull; Canal flotante diseñado para operación bootstrap Totalmente operativo a +500V o +600V Tolerante a voltaje transitorio negativo Inmune a dV/dt

andbull; Rango de suministro de accionamiento de puerta de 10 a 20V

andbull; Bloqueo por bajo voltaje para ambos canales

andbull; Compatible con lógica de 3.3V Rango de suministro de lógica separado de 3.3V a 20V Offset de lógica y potencia de tierra yplusmn;5V

andbull; Entradas CMOS con disparador Schmitt con pull-down

andbull; Lógica de apagado activada por flanco ciclo por ciclo

andbull; Retardo de propagación coincidente para ambos canales

andbull; Salidas en fase con las entradas

andnbsp;

Descripción

El IR2110/IR2113 son controladores de MOSFET y IGBT de alta tensión y alta velocidad con canales de salida independientes referenciados al lado alto y bajo. Las tecnologías CMOS patentadas HVIC e inmunes a latch permiten una construcción monolítica robusta. Las entradas lógicas son compatibles con la salida CMOS o LSTTL estándar, hasta lógica de 3.3V. Los controladores de salida cuentan con una etapa de búfer de alta corriente de pulso diseñada para una mínima conducción cruzada del controlador. Los retardos de propagación coinciden para simplificar el uso en aplicaciones de alta frecuencia. El canal flotante se puede utilizar para accionar un MOSFET o IGBT de potencia de canal N en la configuración de lado alto que opera hasta 500 o 600 voltios.

andnbsp;

Información

andnbsp;

Dibujo
