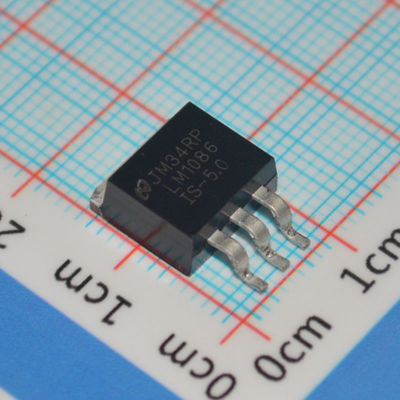

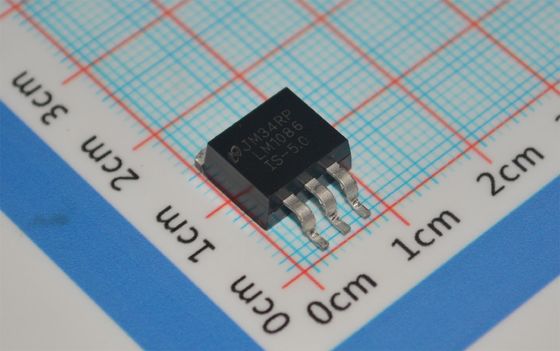

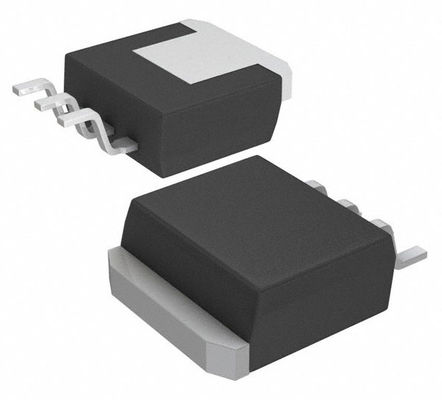

LM1086IS-5.0 Regulador LDO de 5V 1.5A ±1% de Precisión, 1V de Caída de Tensión TO-263 Protección Térmica -40°C a +125°C

LM1086IS-5.0

andnbsp;

Características

andbull; Disponible en 1.8-V, 2.5-V, 3.3-V, 5-V Fijos

andbull; Disponible en Versión Ajustable

andbull; Limitación de Corriente y Protección Térmica

andbull; Precisión de Salida del 2%

andbull; Corriente de Salida 1.5 A

andbull; Regulación de Línea 0.015% (Típico)

andbull; Regulación de Carga 0.1% (Típico)

andbull; Voltaje de Entrada Máximo hasta 29V

andbull; Voltaje de Salida Ajustable Mínimo hasta 1.25V

andbull; Estable con Capacitor de Salida Cerámico con ESR

andbull; Rango de Temperatura: -40anddeg;C a 125anddeg;C

andnbsp;

Aplicaciones

andbull; Reguladores Lineales de Alta Eficiencia

andbull; Cargadores de Batería

andbull; Post-Regulación para Fuentes Conmutadas

andbull; Reguladores de Corriente Constante

andbull; Fuentes para Microprocesadores

andbull; Fuentes para Amplificadores de Audio

andbull; Control de Alarmas contra Incendios

andnbsp;

Descripción

El LM1086 es un regulador con una caída de tensión máxima de 1.5 V a una corriente de carga de 1.5 A. El dispositivo tiene la misma disposición de pines que el LM317 estándar de la industria de TI.

Se requieren dos resistencias para establecer el voltaje de salida de la versión de voltaje de salida ajustable del LM1086. Las versiones de voltaje de salida fijo integran las resistencias de ajuste. Normalmente, no se necesita un capacitor de entrada a menos que el dispositivo esté situado a más de 6 pulgadas de los capacitores de filtro de entrada. El capacitor de salida puede ser reemplazado por cerámico y ESR apropiado.

El circuito LM1086 incluye una referencia de banda prohibida recortada con zener, limitación de corriente y apagado térmico. Debido a que el regulador LM1086 es flotante y solo detecta el voltaje diferencial de entrada a salida, se pueden regular fuentes de varios cientos de voltios siempre que no se exceda el diferencial de entrada a salida máximo. Exceder el diferencial de entrada a salida máximo resultará en un cortocircuito de la salida. Al conectar una resistencia fija entre el pin de ajuste y la salida, el LM1086 también se puede utilizar como un regulador de corriente de precisión.

andnbsp;

Información

andnbsp;

Dibujo
