LM2676SX-5.0 5V 3A Conversor Buck 8-40V Entrada 90% Eficiencia hasta 263 260kHz -40°C hasta +125°C

¿Qué es esto?0

ynbsp;

Características

ybull; Nuevo producto disponible:andash; LMR51430 convertidor síncrono de 4,5 a 36 V, 3-A, 500 kHz y 1,1 MHz

ybull; Para un tiempo de comercialización más rápido:andash; TLVM13630 3 a 36-V, 3-A, 200-kHz a 2,2 MHz módulo de energía

y toros; Eficiencia de hasta el 94%

ybull; sencillo y fácil de diseñar (usando componentes externos disponibles)

ybull; 150-mandOmega; interruptor de salida DMOS

ybull; versiones de salida fija de 3,3 V, 5 V, 12 V y ajustables (1,2 V a 37 V)

y bull; 50-andmicro; Una corriente de espera cuando se apaga

y bull; yplusmn;2% tolerancia máxima de salida en condiciones de línea completa y carga

ybull; amplio rango de voltaje de entrada: de 8 V a 40 V

ybull; oscilador interno de frecuencia fija de 260 kHz

y de 40 a 125oC en el rango de temperatura de las uniones de funcionamiento.

ynbsp;

Aplicaciones

Modulo de comunicación

ybull; Contador de electricidad

ybull; panel de control del botón de llamada

y toros; motores de transmisión

ynbsp;

Descripción

The LM2676 series of regulators are monolithic integrated circuits which provide all of the active functions for a step-down (buck) switching regulator capable of driving up to 3-A loads with excellent line and load regulation characteristicsLa serie consta de tensiones de salida fijas de 3,3 V, 5 V,y 12 V y una versión de salida ajustable.

El concepto de convertidor de potencia SIMPLE SWITCHERandreg; prevé un diseño completo utilizando un número mínimo de componentes externos.Un oscilador de alta frecuencia fija (260 kHz) permite el uso de componentes físicamente más pequeñosUna familia de inductores estándar para uso con el LM2676 están disponibles de varios fabricantes para simplificar en gran medida el proceso de diseño.

La serie LM2676 también cuenta con apagado térmico incorporado, limitación de corriente y una entrada de control ON y OFF que puede apagar el regulador a una condición de espera de corriente quiescente de 50 y micro.La tensión de salida está garantizada a unLa frecuencia del reloj se controla con una tolerancia de más del 11%.

ynbsp;

Información

ynbsp;

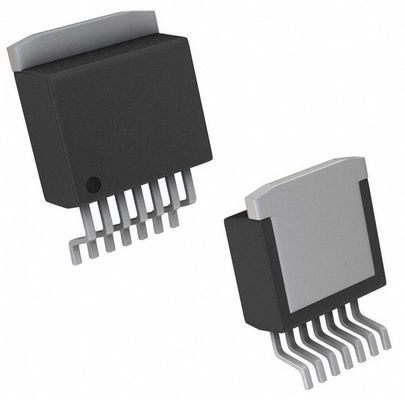

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevos y originales, ROHS
• Precio competitivo --- buenos canales de compra con un buen precio.
• Servicio profesional --- estricta prueba de calidad antes del envío, y servicio perfecto después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro fuerte equipo de compras,
• Entrega rápida --- enviaremos los bienes dentro de 1-3 días hábiles después de confirmar el pago.

ynbsp;

Asegúrese de satisfacer sus necesidades de todo tipo de componentes.¿Qué quieres decir?


Lista de productos
Suministramos una serie de componentes electrónicos, gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarle a obtener todo para el bom de la PCB, en una palabra, puede obtener una solución única aquí,


Las ofertas incluyen:
Circuito integrado, circuitos integrados de memoria, diodo, transistor, condensador, resistor, varistor, fusible, recortador y potenciómetro, transformador, batería, cable, relé, interruptor, conector, bloque terminal,Cristal y amplificadorLos componentes de los circuitos de circuito impreso (PCB) incluyen: oscilador, inductor, sensor, transformador, conductor IGBT, LED, LCD, convertidor, PCB (tabla de circuito impreso), PCBBA (ensamblaje de PCB).

Fuerte en la marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc. Las compañías que se han incluido en la lista incluyen:
