LM3409HVMY Controlador LED de 75V 1.5A, entrada de 6-75V, regulación analógica/PWM, 1MHz, MSOP-10, -40°C a +125°C

LM3409HVMY

ynbsp;

Características ynbsp;

ybull; LM3409-Q1 y LM3409HV-Q1 son productos de grado automotriz: Calificados según AEC-Q100 Grado 1

ybull; Control de compuerta MOSFET de 2-Ω, 1-A pico

ybull; Rango VIN: 6 V a 42 V (LM3409, LM3409-Q1)

ybull; Rango VIN: 6 V a 75 V (LM3409HV, LM3409HV Q1)

ybull; Detección de corriente diferencial, de lado alto

ybull; Límite de corriente ciclo por ciclo

ybull; No se requiere compensación del bucle de control

ybull; Rango de atenuación PWM de 10,000:1

ybull; Rango de atenuación analógica de 250:1

ybull; Admite capacitores de salida totalmente cerámicos y salidas sin capacitores

ybull; Apagado de baja potencia y apagado térmico

ybull; Paquete HVSSOP de 10 pines, térmicamente mejorado

ynbsp;

Aplicaciones

ybull; LEDDriver

ybull; Fuente de corriente constante

ybull; Iluminación automotriz

ybull; Iluminación general

ynbsp;

Descripción

Los LM3409, LM3409-Q1, LM3409HV y LM3409HV-Q1 son controladores MOSFET de canal P (PFET) para reguladores de corriente reductora (buck). Ofrecen un amplio rango de voltaje de entrada, detección de corriente diferencial de lado alto con bajo voltaje de umbral ajustable y función de habilitación/deshabilitación de salida rápida y un paquete HVSSOP de 10 pines, térmicamente mejorado. Estas características se combinan para hacer que la familia de dispositivos LM3409 sea ideal para su uso como fuentes de corriente constante para controlar LED donde las corrientes directas de hasta 5 A son fácilmente alcanzables.

Los dispositivos LM3409 utilizan el control de tiempo de apagado constante (COFT) para regular una corriente constante precisa sin la necesidad de compensación externa del bucle de control. La atenuación analógica y PWM son fáciles de implementar y dan como resultado un rango de atenuación altamente lineal con excelentes relaciones de contraste alcanzables. UVLO programable, apagado de baja potencia y apagado térmico completan el conjunto de funciones.

ynbsp;

Información

ynbsp;

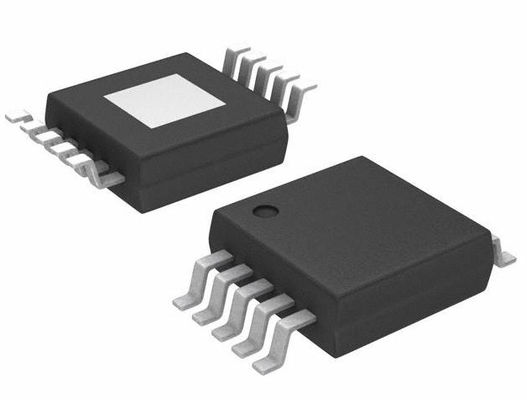

Dibujo
