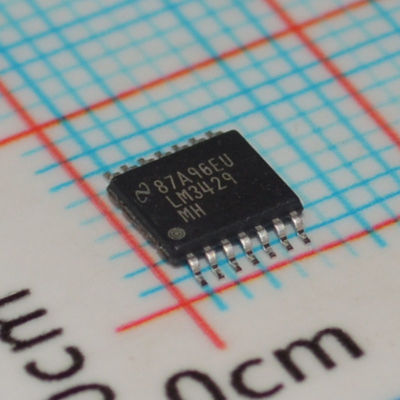

LM3429MHX Controlador LED Buck de 42V 1.5A 6-42V Entrada Atenuación Analógica/PWM 1MHz TSSOP-14 -40°C a +125°C AEC-Q100

LM3429MHX

andnbsp;

Características

andbull; LM3429-Q1 está calificado AEC-Q100 Grado 1 para 1 aplicaciones automotrices

andbull; Rango VIN de 4.5 V a 75 V

andbull; Voltaje de detección de corriente ajustable

andbull; Detección de corriente en el lado alto

andbull; Controlador de compuerta MosFET de 2-Ω, 1-A pico

andbull; Protección contra subtensión de entrada

andbull; Protección contra sobretensión

andbull; Atenuación PWM

andbull; Atenuación analógica

andbull; Límite de corriente ciclo por ciclo

andbull; Frecuencia de conmutación programable

andbull; Paquete HTSSOP de 14 pines de bajo perfil

andbull; Apagado térmico

andnbsp;

Aplicaciones

andbull; Controladores LED - Buck, Boost, Buck-Boost, SEPIC

andbull; SSL interior y exterior

andbull; Automotriz

andbull; Iluminación general

andbull; Reguladores de corriente constante

andnbsp;

Descripción

El LM3429 es un controlador MosFET de alto voltaje de canal N versátil para controladores LED. Se puede configurar fácilmente en topologías buck, boost, buck-boost y SEPIC. Esta flexibilidad, junto con una clasificación de voltaje de entrada de 75 V, hace que el LM3429 sea ideal para iluminar LED en una familia muy diversa y grande de aplicaciones.

El voltaje de detección de corriente ajustable en el lado alto permite una regulación precisa de la corriente del LED con la mayor eficiencia posible. El LM3429 utiliza el control de tiempo de apagado predictivo (PRO), que es una combinación del control de modo de corriente pico y un temporizador de apagado predictivo. Este método de control facilita el diseño de la compensación del bucle al tiempo que proporciona una compensación inherente de avance de voltaje de entrada.

El LM3429 incluye un regulador de arranque de alto voltaje que opera en un amplio rango de entrada de 4.5 V a 75 V. El controlador PWM interno está diseñado para frecuencias de conmutación ajustables de hasta 2 MHz, lo que permite soluciones compactas. Las características adicionales incluyen atenuación analógica, atenuación PWM, protección contra sobretensión, bloqueo por subtensión, límite de corriente ciclo por ciclo y apagado térmico.

andnbsp;

Información

andnbsp;

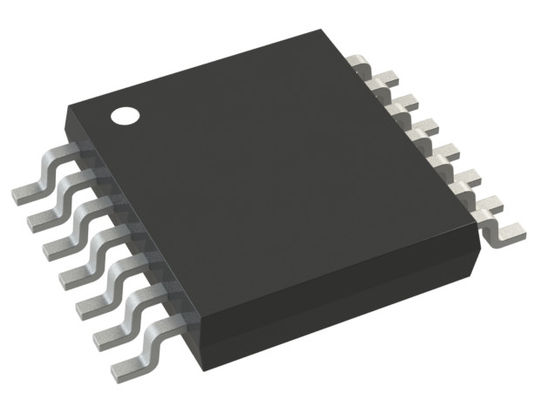

Dibujo
