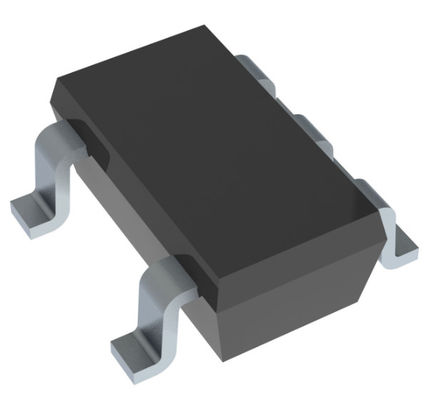

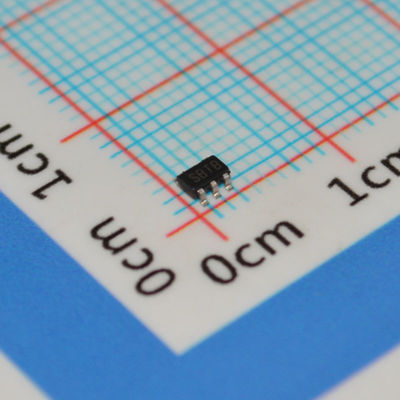

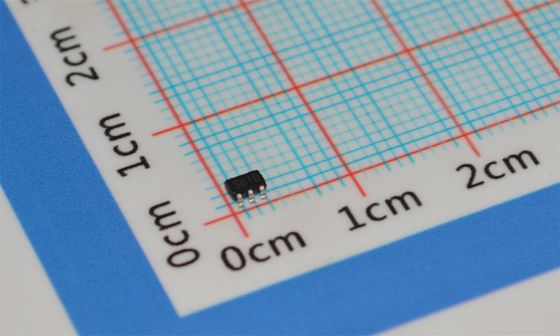

LM3671MF-ADJ Convertidor reductor ajustable de 1 MHz, entrada de 2.7-5.5 V, salida de 600 mA, SOT-23-5, 90% de eficiencia, -40°C a +85°C

LM3671MF-ADJ

CARACTERÍSTICAS

• 16µA Corriente de reposo típica

• 600mA Capacidad de carga máxima

• 2MHz Frecuencia de conmutación fija PWM (típ.)

• Conmutación automática de modo PFM/PWM

• Rectificación síncrona interna para alta eficiencia

• Arranque suave interno

• 0.01 µA Corriente de apagado típica

• Funciona con una sola batería de celda de iones de litio

• Solo se requieren tres componentes externos de montaje en superficie diminutos (un inductor, dos condensadores cerámicos)

• Protección contra sobrecarga de corriente y apagado térmico

• Disponible en voltajes de salida fijos y versión ajustable

• LM3671Q es un producto de grado automotriz que está calificado según AEC-Q100 Grado 1

• Paquetes SOT-23, DSBGA de 5 pines y USON de 6 pines

APLICACIONES

• Teléfonos móviles

• PDAs

• Reproductores de MP3

• W-LAN

• Instrumentos portátiles

• Cámaras digitales

• Discos duros portátiles

• Automotriz

DESCRIPCIÓN

El convertidor CC-CC reductor LM3671 está optimizado para alimentar circuitos de bajo voltaje desde una sola batería de celda de iones de litio y rieles de voltaje de entrada de 2.7V a 5.5V. Proporciona hasta 600 mA de corriente de carga, en todo el rango de voltaje de entrada. Hay varias opciones de salida de voltaje fijo diferentes disponibles, así como una versión de voltaje de salida ajustable que oscila entre 1.1V y 3.3V.

El dispositivo ofrece características y rendimiento superiores para teléfonos móviles y sistemas portátiles similares. La conmutación inteligente automática entre el modo PWM de bajo ruido y el modo PFM de baja corriente ofrece un mejor control del sistema. Durante el modo PWM, el dispositivo funciona a una frecuencia fija de 2 MHz (típ.). El modo PFM histéresis extiende la vida útil de la batería al reducir la corriente de reposo a 16 µA (típ.) durante la carga ligera y el funcionamiento en espera. La rectificación síncrona interna proporciona una alta eficiencia durante el funcionamiento en modo PWM. En modo de apagado, el dispositivo se apaga y reduce el consumo de la batería a 0.01 µA (típ.).
