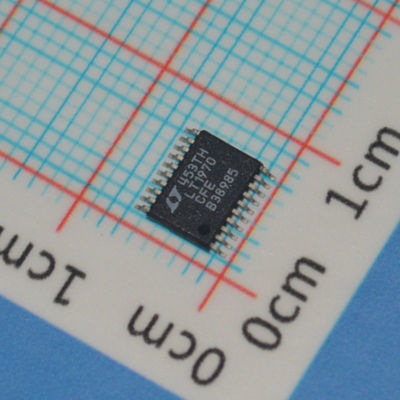

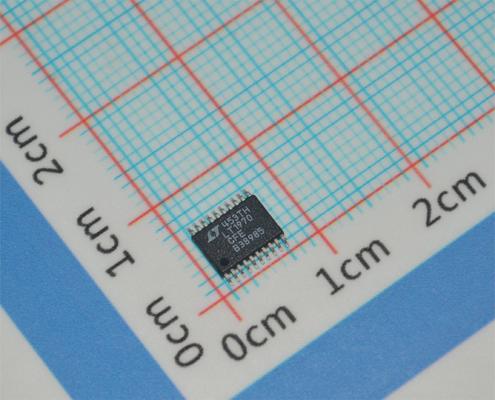

LT1970CFE ±500mA Potencia Op Amp 3V a ±15V Suministro de 1MHz Ancho de banda 0,5μV/°C Drift de desplazamiento 20-TSSOP-EP -40°C a +85°C

LT1970CFE

andnbsp;

Características

andnbsp;andplusmn;500mA Corriente de Salida Mínima

andnbsp;Ajuste Independiente de los Límites de Corriente de Fuente y Sumidero

andnbsp;2% Precisión del Límite de Corriente

andnbsp;Funciona con Suministros Simples o Divididos

andnbsp;Entrada de Control de Apagado/Habilitación

andnbsp;Indicadores de Estado de Colector Abierto: Límite de Corriente de Sumidero Límite de Corriente de Fuente Apagado Térmico

andnbsp;Límite de Corriente a Prueba de Fallos y Apagado Térmico

andnbsp;Velocidad de Giro de 1.6V/andmicro;s

andnbsp;Producto de Ancho de Banda de Ganancia de 3.6MHz

andnbsp;Respuesta Rápida del Límite de Corriente: Ancho de Banda de 2MHz

andnbsp;Rango de Temperatura Especificado: andndash;40anddeg;C a 85anddeg;C

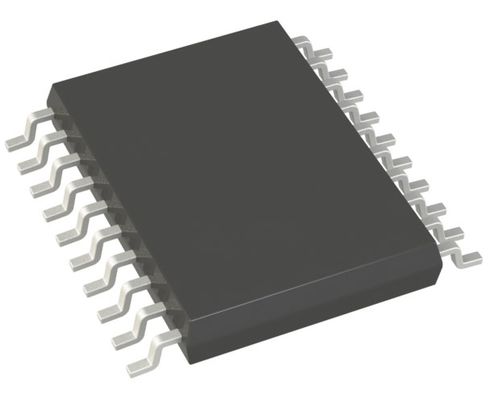

andnbsp;Disponible en un Paquete TSSOP de 20 Pines

andnbsp;

Aplicaciones

Equipos de Prueba Automáticos

Fuentes de Alimentación de Laboratorio

Controladores de Motor

Controlador de Enfriador Termoeléctrico

andnbsp;

Descripción

El LTandreg;1970 es un amplificador operacional de potencia de andplusmn;500mA con limitación de corriente precisa controlada externamente. Voltajes de control separados programan los umbrales de detección de límite de corriente de fuente y sumidero con una precisión del 2%. La corriente de salida puede aumentarse agregando transistores de potencia externos.

El circuito funciona con fuentes de alimentación simples o divididas de 5V a 36V de voltaje total de suministro. En funcionamiento normal, las etapas de entrada y salida están conectadas (VCC a V+ y VEE a Vandndash;). Para reducir la disipación de potencia, es posible alimentar la etapa de salida (V+, Vandndash;) desde rieles de voltaje independientes e inferiores. El amplificador es estable con ganancia unitaria con un producto de ancho de banda de ganancia de 3.6MHz y gira a 1.6V/andmicro;s. Los circuitos de límite de corriente operan con una respuesta de 2MHz entre las entradas de control VCSRC o VCSNK y la salida del amplificador.

Los indicadores de estado de colector abierto señalan la activación del circuito de límite de corriente, así como el apagado térmico del amplificador. Una entrada lógica de habilitación pone el amplificador en un estado de salida de baja potencia y alta impedancia cuando se baja. El apagado térmico y un límite de corriente fijo de andplusmn;800mA protegen el chip en condiciones de falla.

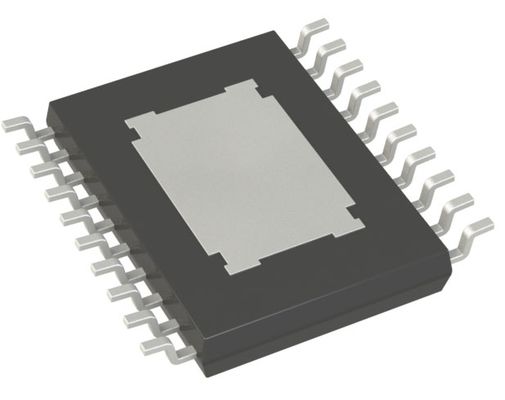

El LT1970 está empaquetado en un paquete TSSOP de 20 pines con una placa inferior de cobre térmicamente conductora para facilitar la disipación de calor.
