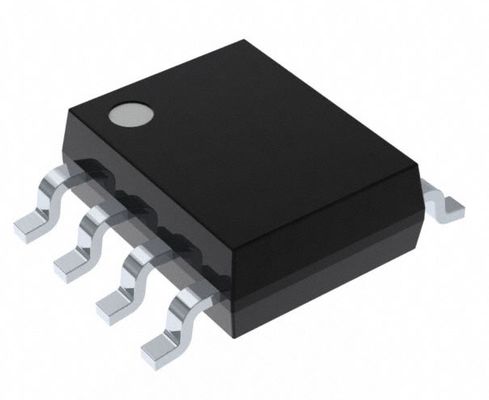

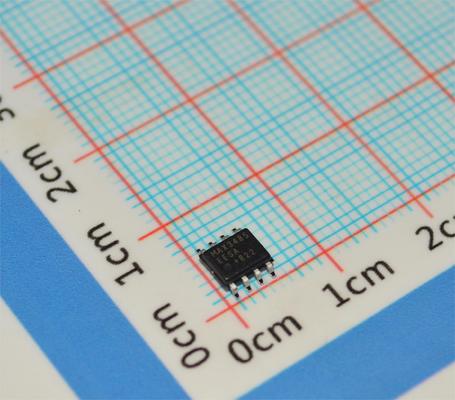

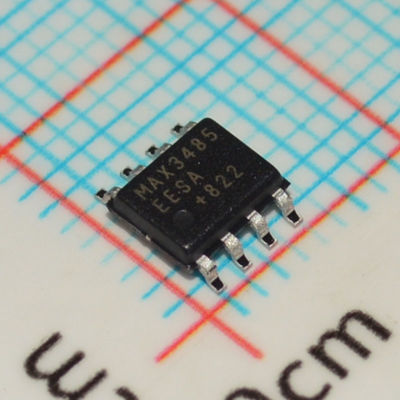

MAX3485EESA 3.3V RS-485/RS-422 Transceptor 10Mbps 1/8 Unidad de carga (256 nudos) ±15kV ESD SOIC-8 -40°C a +85°C

Se trata de un sistema de control de las emisiones de gases de escape.

ynbsp;

Características

● Protección ESD para los pines de entrada/salida RS-485

ynbsp; y toro; yplusmn;15kV ymdash;modelo del cuerpo humano

ynbsp; y bull; yplusmn;8kV ymdash;IEC 1000-4-2, Descarga de contacto

ynbsp; ybull; yplusmn;15kVandmdash;IEC 1000-4-2, Descarga de la brecha de aire

● Funciona con un único suministro de +3,3 V; no se requiere bomba de carga

● Interoperable con la lógica +5V

● Tasa de datos garantizada de 12 Mbps (MAX3485E/MAX3490E/MAX3491E)

● Velocidad limitada para la transmisión de datos sin errores (MAX3483E/MAX3488E)

● Modo de apagado de baja corriente 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Rango de tensión de entrada de modo común de 7V a +12V

● Disponible en versiones Full Duplex y Half Duplex

● El Pinout 75176 (MAX3483E/MAX3485E/MAX3486E) de acuerdo con el estándar de la industria

● Limitación de corriente y apagado térmico para protección contra la sobrecarga del conductor

ynbsp;

Aplicaciones

● Las telecomunicaciones

● Redes locales de control industrial

● Transceptores para aplicaciones sensibles al EMI

● Servicios integrados Redes digitales

ynbsp;

Descripción general

Los dispositivos de la familia MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) son transceptores de bajo consumo de +3,3V, protegidos por ESD de más de 15 kV para comunicaciones RS-485 y RS-422.Cada dispositivo contiene un conductor y un receptor.El MAX3483E y el MAX3488E cuentan con controladores de velocidad de ejecución limitada que minimizan EMI y reducen los reflejos causados por cables terminados incorrectamente,que permite la transmisión de datos sin errores a velocidades de datos de hasta 250 kbpsEl MAX3486E transmite hasta 2.5 Mbps. El MAX3485E, MAX3490E y MAX3491E transmiten hasta 12 Mbps.

Todos los dispositivos cuentan con una protección de descarga electrostática (ESD) mejorada.8 kV con descarga de contacto IEC 1000-4-2, y más de 15 kV utilizando el Modelo del Cuerpo Humano.

Los controladores tienen corriente limitada de cortocircuito y están protegidos contra la disipación excesiva de energía por un circuito de apagado térmico que coloca las salidas del controlador en un estado de alta impedancia.La entrada del receptor tiene una característica a prueba de fallos que garantiza una salida de alta lógica si ambas entradas son circuito abierto.

El MAX3488E, MAX3490E y MAX3491E cuentan con comunicación full duplex, mientras que el MAX3483E, MAX3485E y MAX3486E están diseñados para comunicación half-duplex.

ynbsp;

Información

ynbsp;

Dibujo
