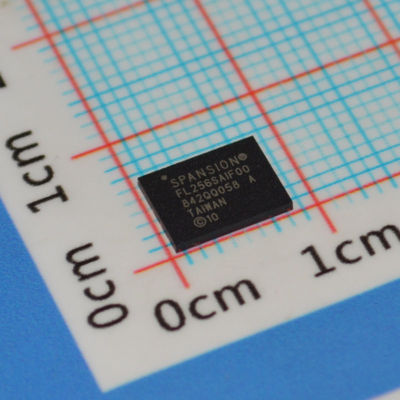

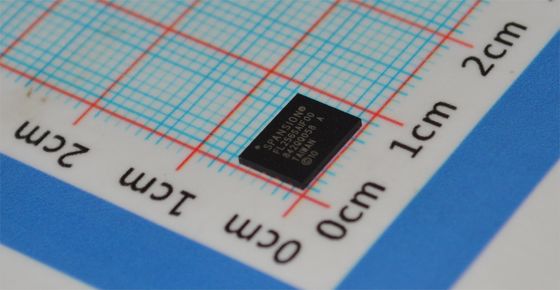

S25FL256SAGNFI010 256Mb (32MB) Serial NOR Flash 104MHz SPI 100K Borrado/Ciclos de programación de 20 años Conservación de datos 2.7-3.6V WSON-8 -40°C a +85°C Calidad automotriz

S25FL256SAGNFI010

Características

• Núcleo CMOS de 3.0V con E/S versátiles

• Interfaz periférica serie (SPI) con múltiples E/S

• Polaridad y modos de fase del reloj SPI 0 y 3

• Opción DDR

• Direccionamiento extendido: opciones de dirección de 24 o 32 bits

• Conjunto de comandos serie y huella compatibles con las familias SPI S25FL-A, S25FL-K y S25FL-P

• Conjunto de comandos de múltiples E/S y huella compatibles con la familia SPI S25FL-P

• Comandos de lectura

• Normal, Rápido, Dual, Cuádruple, DDR rápido, DDR dual, DDR cuádruple

• AutoBoot – Encendido o reinicio y ejecución de un comando de lectura Normal o Cuádruple automáticamente en una dirección preseleccionada

• Datos de la Interfaz Flash Común (CFI) para información de configuración

• Programación (1.5 MBps)

• Opciones de búfer de programación de página de 256 o 512 bytes

• Programación de página de entrada cuádruple (QPP) para sistemas de reloj lento

• ECC automático: generación interna de código de corrección de errores de hardware con corrección de errores de un solo bit

• Borrado (0.5 a 0.65 MBps)

• Opción de tamaño de sector híbrido – Conjunto físico de treinta y dos sectores de 4 KB en la parte superior o inferior del espacio de direcciones con todos los sectores restantes de 64 KB, para compatibilidad con dispositivos S25FL de la generación anterior

• Opción de sector uniforme – siempre borra bloques de 256 KB para compatibilidad de software con dispositivos de mayor densidad y futuros

• Resistencia al ciclo

• 100,000 ciclos de programa-borrado, mínimo

• Retención de datos

• Retención de datos de 20 años, mínimo

• Características de seguridad

• Matriz programable de una sola vez (OTP) de 1024 bytes

• Protección de bloque

• Bits del Registro de estado para controlar la protección contra la programación o el borrado de un rango contiguo de sectores

• Opciones de control de hardware y software

Interfaz de memoria

SPI - E/S cuádruple

• Frecuencia del reloj
• 133 MHz
• Tiempo de ciclo de escritura - Palabra, Página
• -
• Tensión - Alimentación

2.7V ~ 3.6VTemperatura de funcionamiento


-40°C ~ 85°C (TA)
Tipo de montaje


Montaje en superficie
Paquete / Caja

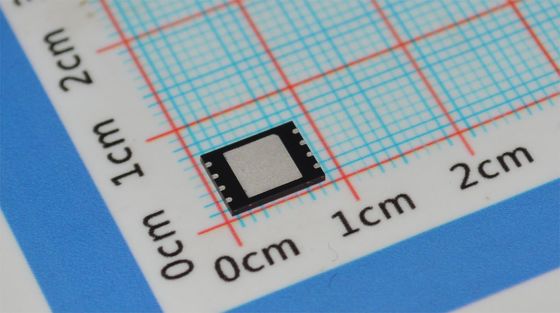

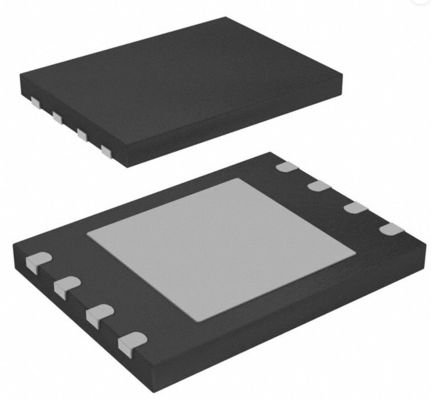

8-WDFN con almohadilla expuesta
Paquete del dispositivo del proveedor
