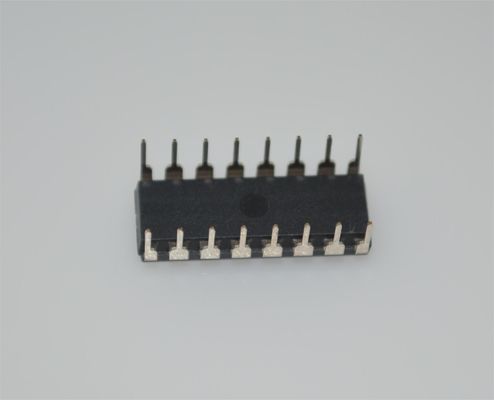

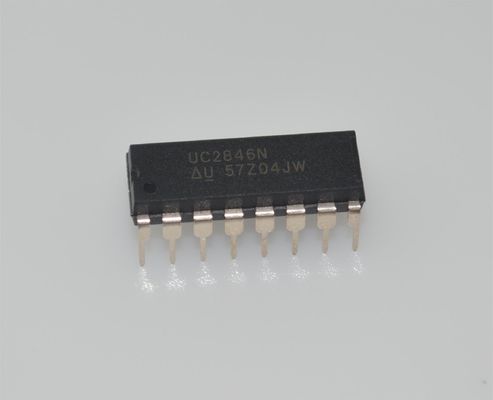

UC2846N Controlador PWM de modo de corriente 500kHz, 8-40V Entrada 1A Totem Pole DIP-16 -40°C a +85°C

UC2846N

Características

• Compensación automática de avance (Feedforward)

• Limitación de corriente pulso a pulso programable

• Corrección automática de simetría en configuración push-pull

• Características de respuesta de carga mejoradas

• Capacidad de operación en paralelo para sistemas de alimentación modulares

• Amplificador de detección de corriente diferencial con amplio rango de modo común

• Supresión de doble pulso

• Salidas tótem-polo de 500 mA (pico)

• ±1% Referencia de banda prohibida (BandGap)

• Bloqueo por baja tensión (Undervoltage Lockout)

• Capacidad de arranque suave (Soft-Start)

• Terminal de apagado

• Operación a 500 kHz

Aplicaciones

• Convertidores de potencia para telecomunicaciones

• Convertidores de potencia industriales

Descripción

La familia UC1846/7 de dispositivos de control proporciona todas las características necesarias para implementar esquemas de control en modo de corriente de frecuencia fija, manteniendo un mínimo de componentes externos. El rendimiento superior de esta técnica se puede medir en una mejor regulación de línea, características de respuesta de carga mejoradas y un bucle de control más simple y fácil de diseñar. Las ventajas topológicas incluyen la capacidad inherente de limitación de corriente pulso a pulso, la corrección automática de simetría para convertidores push-pull y la capacidad de poner en paralelo módulos de potencia manteniendo una distribución de corriente igual.

El circuito de protección incluye bloqueo por baja tensión incorporado y límite de corriente programable, además de la capacidad de arranque suave. También está disponible una función de apagado, que puede iniciar un apagado completo con reinicio automático o bloquear el suministro.

Otras características incluyen operación totalmente enclavada, supresión de doble pulso, capacidad de ajuste de tiempo muerto y una referencia de banda prohibida recortada al ±1%.

El UC1846 presenta salidas bajas en el estado OFF, mientras que el UCx847 presenta salidas altas en el estado OFF.

INFORMACIÓN

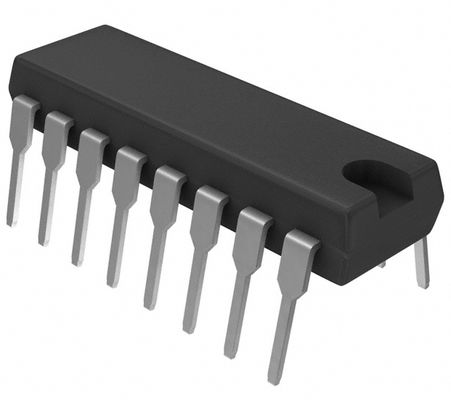

Dibujo
