EN5311QI 5A Convertidor de cañón síncrono 4,5-36V Entrada 95% Eficiencia QFN-20 -40°C a +125°C AEC-Q100

EN5311QI Convertidor Buck Síncrono de 5A, 4.5-36V Entrada, 95% Eficiencia, QFN-20, -40°C a +125°C, AEC-Q100

CARACTERÍSTICAS
Inductor integrado revolucionario

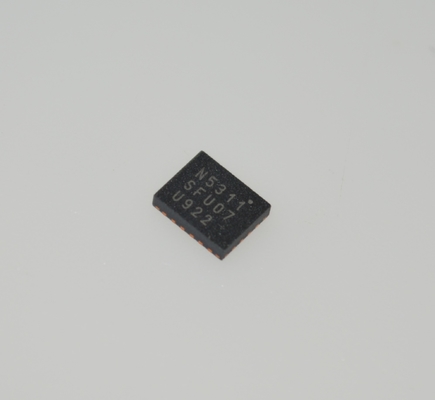

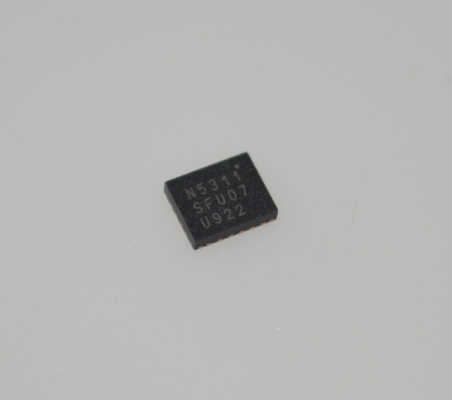

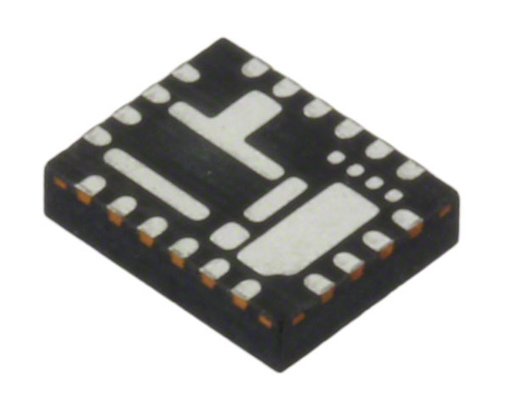

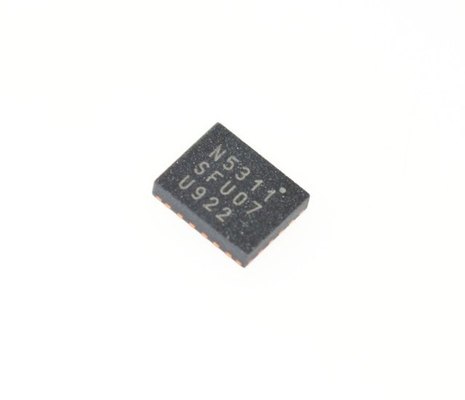

Paquete QFN de 5 mm x 4 mm x 1.1 mm

Huella de solución total muy pequeña

APLICACIONES
Aplicaciones con restricciones de área

Aplicaciones sensibles al ruido como A/V y RF

Reemplazo de LDO para mejorar la termalidad

Decodificador/puerta de enlace doméstica

Teléfonos inteligentes, PDAs
Teléfonos VoIP y de video

Reproductor multimedia personal

DESCRIPCIÓN
El EN5311Ql de perfil ultra bajo está dirigido a aplicaciones donde el área y el perfil de la placa son críticos. El EN5311Ql es una solución de conversión de energía completa que requiere solo dos capacitores MLCC cerámicos de bajo costo. El inductor, MOSFETS, PWM y la compensación están integrados en un pequeño paquete QFN de 5 mm x 4 mm x 1.1 mm. El EN5311Ql está diseñado para simplificar el diseño y minimizar las restricciones de diseño. La frecuencia de conmutación de 4 MHz y la compensación interna tipo l proporcionan una respuesta transitoria superior. Con un perfil de 1.1 mm, el EN5311Ql es ideal para aplicaciones con restricciones de espacio y altura.

Un selector de voltaje de salida VD de 3 pines proporciona siete voltajes de salida preprogramados junto con una opción para un divisor de resistencia externo. El voltaje de salida se puede programar sobre la marcha para proporcionar una escala de voltaje rápida y dinámica.

INFORMACIÓN

Dibujo
