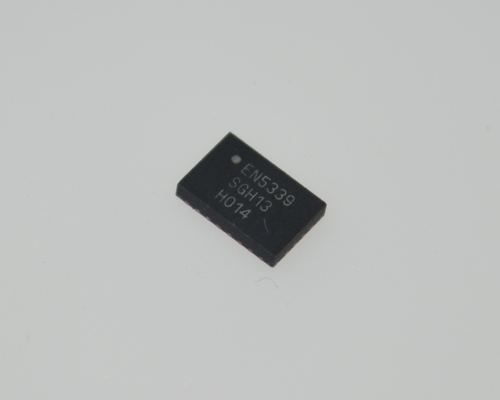

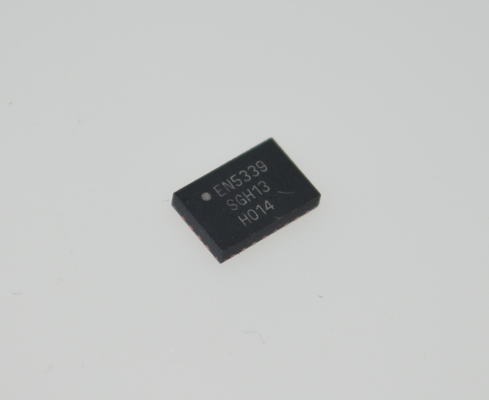

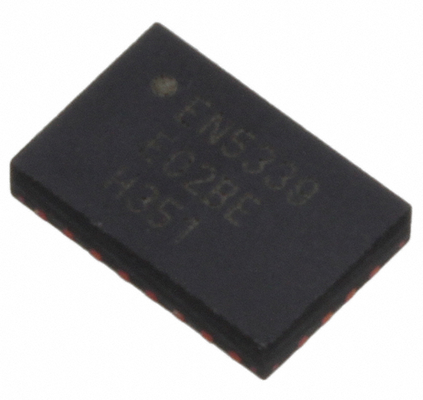

EN5339QI Convertidor Buck Síncrono de 3A, 4.5-36V Entrada, 95% Eficiencia, QFN-24, -40°C a +125°C, AEC-Q100
andnbsp;
CARACTERÍSTICAS
andbull; Inductor Integrado
andbull; Huella de solución tan pequeña como 55 mm2
andbull; Perfil bajo, 1.1 mm
andbull; Solución de alta fiabilidad: 280k años MTBF
andbull; Alta eficiencia, hasta 95%
andbull; Baja tensión de rizado de salida; <5mVP-P Típico
andbull; andplusmn;3% de variación de salida sobre línea, carga, temperatura
andbull; Rango de tensión de entrada de 2.4 V a 5.5 V
andbull; Capacidad de corriente de salida continua de 3A
andbull; Señal de habilitación de salida y Power OK
andbull; Bloqueo por baja tensión, sobrecorriente, cortocircuito y protección térmica
andbull; Cumple con RoHS; Libre de halógenos; Reflujo a 260°C
andnbsp;
APLICACIONES
andbull; Aplicaciones con requisitos de perfil bajo como SSD y computación integrada
andbull; Dispositivos aceleradores SAN/NAS
andbull; Controladores, Raid, Procesadores, Procesadores de red, DSPs, FPGAs
andbull; Aplicaciones sensibles al ruido
andnbsp;
DESCRIPCIÓN
El EN5339QI es un convertidor DC-DC Intelandreg; Enpirionandreg; Power System on a Chip (PowerSoC). Integra el inductor, los interruptores MOSFET, los circuitos de señal pequeña y la compensación en un avanzado encapsulado QFN de 24 pines de 4 mm x 6 mm x 1.1 mm.
El PowerSoC EN5339QI está diseñado específicamente para satisfacer la creciente demanda de mayor densidad de potencia al proporcionar un convertidor buck totalmente integrado. Cuenta con alta eficiencia, excelente regulación de línea y carga y garantiza la corriente de salida completa de 3A sobre la temperatura.
El EN5339QI funciona a alta frecuencia de conmutación y permite el uso de pequeños condensadores MLCC. También permite un ancho de banda de bucle de control muy amplio, lo que proporciona un excelente rendimiento transitorio y una impedancia de salida reducida.
La solución de inductor integrado Intel Enpirion ayuda significativamente a reducir el ruido. La solución completa del convertidor de potencia mejora la productividad al ofrecer un diseño de placa, diseño y requisitos de fabricación muy simplificados.
Todos los productos Enpirion cumplen con RoHS y son compatibles con un entorno de fabricación sin plomo.
andnbsp;
INFORMACIÓN
|
Categoría
|
|
andnbsp;
|
|
Fabricante
|
|
|
|
Serie
|
|
|
|
Empaquetado
|
Cinta y carrete (TR)
Cinta cortada (CT)
|
|
|
Estado de la pieza
|
|
|
|
Tipo
|
|
|
|
Número de salidas
|
|
|
|
Tensión - Entrada (Mín.)
|
|
|
|
Tensión - Entrada (Máx.)
|
|
|
|
Tensión - Salida 1
|
|
|
|
Tensión - Salida 2
|
|
|
|
Tensión - Salida 3
|
|
|
|
Corriente - Salida (Máx.)
|
|
|
|
Aplicaciones
|
|
|
|
Características
|
Encendido/Apagado remoto, OCP, OTP, SCP, UVLO
|
|
|
Temperatura de funcionamiento
|
|
|
|
Eficiencia
|
|
|
|
Tipo de montaje
|
|
|
|
Paquete / Caja
|
|
|
|
Tamaño / Dimensión
|
0.24" L x 0.16" W x 0.04" H (6.0mm x 4.0mm x 1.1mm)
|
|
|
Paquete del dispositivo del proveedor
|
|
|
|
Características de control
|
|
|
|
Número de producto base
|
|
