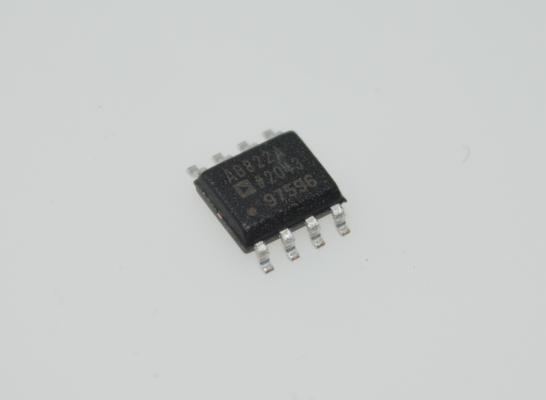

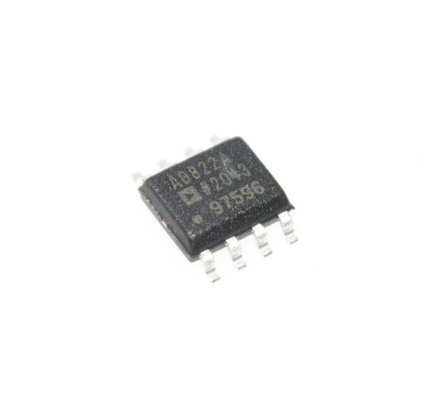

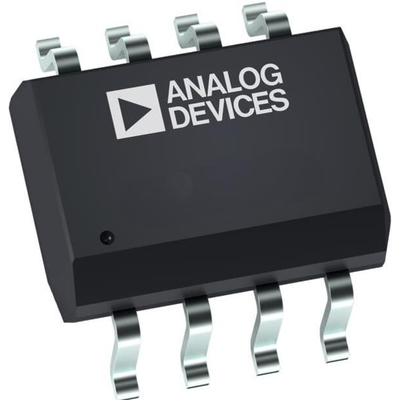

AD822ARZ Amplificador de instrumentación de precisión 1nA Corriente de polarización 0.3μV/°C Deriva SOIC-8 2.2-18V -40°C a +125°C

AD822ARZ Amplificador de instrumentación de precisión, corriente de polarización de 1 nA, deriva de 0,3 µV/°C, SOIC-8, 2,2-18 V, -40 °C a +125 °C

CARACTERÍSTICAS

Funcionamiento real con una sola fuente de alimentación

  Las salidas oscilan de carril a carril

  El rango de voltaje de entrada se extiende por debajo de tierra

  Capacidad de una sola fuente de alimentación de 5 V a 30 V

  Capacidad de doble fuente de alimentación de ±2,5 V a ±15 V

Alta capacidad de carga

  Capacidad de carga capacitiva de 350 pF, G = +1

  Corriente de salida mínima de 15 mA

Excelente rendimiento de CA para baja potencia

  800 µA de corriente de reposo máxima por amplificador

  Ancho de banda de ganancia unitaria: 1,8 MHz

  Velocidad de respuesta de 3 V/µs

Buen rendimiento de CC

  800 µV de voltaje de offset de entrada máximo

  2 µV/°C de deriva de voltaje de offset típica

  25 pA de corriente de polarización de entrada máxima

Bajo ruido

  13 nV/√Hz a 10 kHz

  Sin inversión de fase

APLICACIONES

Instrumentación de precisión alimentada por batería

Preamplificadores de fotodiodos

Filtros activos

Sistemas de adquisición de datos de 12 a 14 bits

Instrumentación médica

Referencias y reguladores de baja potencia

DESCRIPCIÓN GENERAL

El AD822 es un amplificador operacional de entrada FET dual de precisión y baja potencia que puede funcionar con una sola fuente de alimentación de 5 V a 30 V o con fuentes duales de ±2,5 V a ±15 V. Tiene una verdadera capacidad de una sola fuente de alimentación con un rango de voltaje de entrada que se extiende por debajo del carril negativo, lo que permite que el AD822 se adapte a señales de entrada por debajo de tierra mientras está en el modo de una sola fuente de alimentación. La oscilación del voltaje de salida se extiende hasta dentro de 10 mV de cada carril, proporcionando el rango dinámico de salida máximo.

El voltaje de offset de 800 µV máximo, la deriva del voltaje de offset de 2 µV/°C, las corrientes de polarización de entrada por debajo de 25 pA y el bajo ruido de voltaje de entrada proporcionan precisión de CC con impedancias de fuente de hasta un gigaohm. El ancho de banda de ganancia unitaria de 1,8 MHz, la distorsión armónica total (THD) de -93 dB a 10 kHz y la velocidad de respuesta de 3 V/µs se proporcionan con una baja corriente de suministro de 800 µA por amplificador.

INFORMACIÓN

Dibujo
