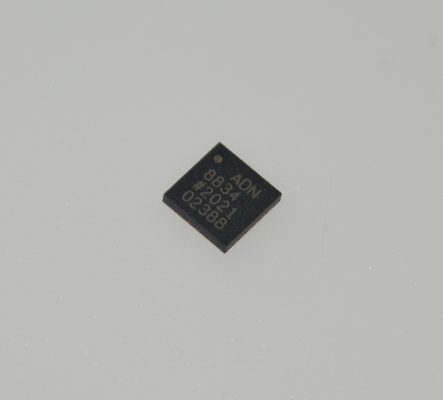

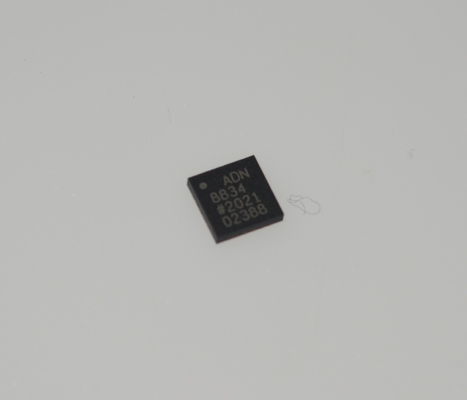

ADN8834ACPZ-R7 3A Controlador TEC ± 2,5°C Estabilidad 2,7-5,5V Alimentación Interfaz I2C LFCSP-32 -40°C a +85°C

ADN8834ACPZ-R7 Controlador TEC de 3A ±2.5°C Estabilidad 2.7-5.5V Suministro Interfaz I2C LFCSP-32 -40°C a +85°C

CARACTERÍSTICAS

► Arquitectura patentada de inductor único de alta eficiencia

► MOSFETs RDSON bajos integrados para el controlador TEC

► Monitoreo de operación de voltaje y corriente TEC

► No se requiere resistencia de detección externa

► Ajustes de límite de corriente de calentamiento y enfriamiento TEC independientes

► Voltaje TEC máximo programable

► Frecuencia de conmutación del controlador PWM de 2.0 MHz

► Sincronización externa

► Dos amplificadores chopper rail-to-rail de deriva cero integrados

► Capaz de sensores térmicos NTC o RTD

► Salida de referencia de 2.50 V con 1% de precisión

► Indicador de bloqueo de temperatura

► Disponible en un WLCSP de 25 bolas, 2.5 mm × 2.5 mm o en un LFCSP de 24 terminales, 4 mm × 4 mm

► Calificado AEC-Q100 para aplicaciones automotrices

APLICACIONES

► Control de temperatura TEC

► Módulos ópticos

► Amplificadores de fibra óptica

► Sistemas de redes ópticas

► Instrumentos que requieren control de temperatura TEC

DESCRIPCIÓN GENERAL

El ADN88341 es un controlador TEC monolítico con un controlador TEC integrado. Tiene una etapa de potencia lineal, una etapa de potencia de modulación por ancho de pulso (PWM) y dos amplificadores operacionales rail-to-rail de deriva cero. El controlador lineal funciona con el controlador PWM para controlar los MOSFETs de potencia internos en una configuración de puente H. Al medir el voltaje de retroalimentación del sensor térmico y usar los amplificadores operacionales integrados como un compensador proporcional integral diferencial (PID) para acondicionar la señal, el ADN8834 impulsa la corriente a través de un TEC para establecer la temperatura de un diodo láser o un componente pasivo conectado al módulo TEC a la temperatura objetivo programada.

El ADN8834 admite termistores de coeficiente de temperatura negativo (NTC), así como detectores de temperatura resistivos (RTD) de coeficiente de temperatura positivo (PTC). La temperatura objetivo se establece como una entrada de voltaje analógico, ya sea desde un convertidor digital a analógico (DAC) o desde un divisor de resistencia externo.

El bucle de control de temperatura del ADN8834 se estabiliza mediante la compensación PID utilizando los amplificadores chopper de deriva cero integrados. El voltaje de referencia interno de 2.50 V proporciona una salida con una precisión del 1% que se utiliza para polarizar un puente de detección de temperatura de termistor, así como una red divisora de voltaje para programar los límites máximos de corriente y voltaje TEC tanto para los modos de calentamiento como de enfriamiento. Con los amplificadores chopper de deriva cero, se mantiene una estabilidad de temperatura a largo plazo extremadamente buena a través de un bucle de control de temperatura analógico autónomo.
