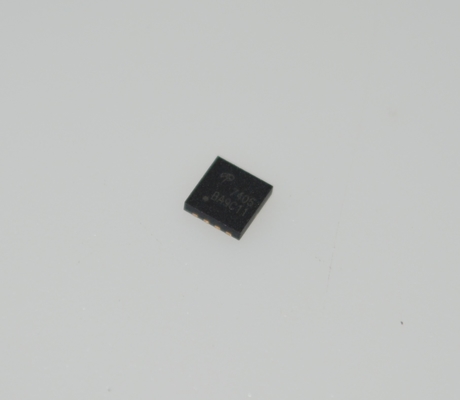

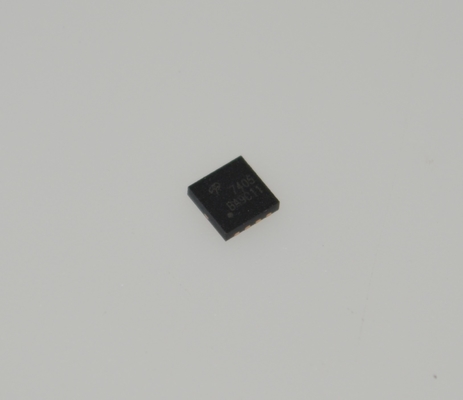

AON7405 30V MOSFET de canal N 9.5mΩ Rds ((on) 60A Continuo DFN5x6-8L -55°C a +175°C AEC-Q101 Calificado
Características
Intercambio de energía de alta eficiencia
30 V de tensión de descarga: ideal para sistemas de 12 V/24 V (por ejemplo, de energía para automóviles/industriales)
Corriente continua de 60A (100A pulsado): conduce cargas de alta potencia (motores, matrices de LED, etc.)
Pérdida de conducción muy baja
Rds ((on) = 9,5m2 (Vgs=10V): Reduce significativamente la disipación de energía
El motor de nivel lógico (Vgs ((th) = 1,8 V): directamente compatible con las MCU de 3,3 V/5 V
Optimización de conmutación de alta frecuencia
Carga de puerta baja (Qg=42nC): admite control PWM de alta frecuencia (hasta 1MHz)
Conmutación rápida: tiempo de elevación/caída < 25 ns
Confiabilidad y protección
100% Avalanche probado: garantiza la estabilidad bajo transientes de voltaje
Certificado AEC-Q101: Cumple con las normas de fiabilidad automotriz
Las aplicaciones
1.Gestión de energía
Convertidores CC-DC: comúnmente utilizados en rectificación síncrona (Buck, Boost, etc.) para mejorar la eficiencia energética, especialmente en computadoras portátiles, servidores y fuentes de alimentación de equipos de comunicación
Fuentes de alimentación en el punto de carga (POL): proporciona una entrega de energía eficiente a los componentes centrales, como CPU, GPU y FPGA.
Fuentes de alimentación de modo conmutado (SMP): adaptadores, circuitos de conductores LED, etc.
2El motor de conducción.
Control del motor de CC: Se utiliza en circuitos de accionamiento de puente H para herramientas eléctricas, drones y robótica
Alimentación de los motores de precisión en los equipos de automatización industrial.
3. Electrónica automotriz
Sistemas 12V/24V: Aplicaciones como iluminación de automóviles, calefacción de asientos y control de ventiladores (verifique si AON7405 es compatible con AEC-Q101).
Sistemas de gestión de baterías (BMS): circuitos de control y protección de carga/descarga.
4Electrónica de consumo
Circuitos de carga rápida: conmutación de energía en cargadores USB PD y carga inalámbrica.
Interruptores de carga de alta corriente: distribución de energía en televisores, consolas de juegos, etc.
5- Industria y comunicaciones
Inversores/dispositivos de frecuencia variable: microinversores solares y pequeños VFD industriales.
Fuentes de alimentación de telecomunicaciones: módulos de alimentación de alta eficiencia para estaciones base y enrutadores.
Información
|
Categoría
|
|
|
|
El Sr.
|
|
|
|
Serie
|
|
|
|
Embalaje
|
Cintas y bobinas (TR)
Banda cortante (TC)
Digi-Reel®
|
|
|
Estado de las partes
|
|
|
|
Tipo de FET
|
|
|
|
Tecnología
|
|
|
|
Voltagem de salida a la fuente (Vdss)
|
|
|
|
Corriente - Desagüe continuo (Id) @ 25°C
|
|
|
|
Voltado de accionamiento (max Rds encendido, min Rds encendido)
|
|
|
|
Rds encendido (máximo) @ Id, Vgs
|
|
|
|
Vgs(th) (máximo) @ Id
|
|
|
|
Carga de la puerta (Qg) (máximo) @ Vgs
|
El valor de las emisiones de dióxido de carbono
|
|
|
Vgs (máximo)
|
|
|
|
Capacidad de entrada (Ciss) (máximo) @ Vds
|
|
|
|
Característica del FET
|
|
|
|
Disposición de energía (máximo)
|
|
|
|
Temperatura de funcionamiento
|
|
|
|
Grado
|
|
|
|
Calificación
|
|
|
|
Tipo de montaje
|
|
|
|
Paquete de dispositivos del proveedor
|
Las condiciones de las partidas 1 y 2 se aplicarán a las partidas 2 y 3 del presente anexo.
|
|
|
Envase / estuche
|
|
|
|
Número del producto de base
|
|
