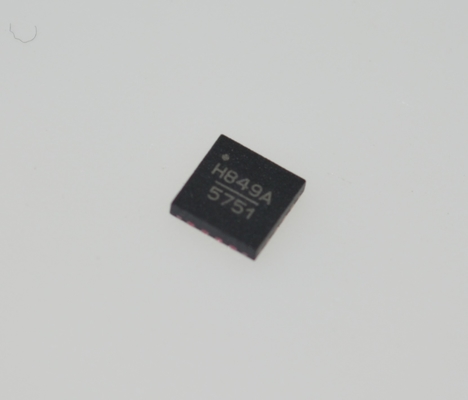

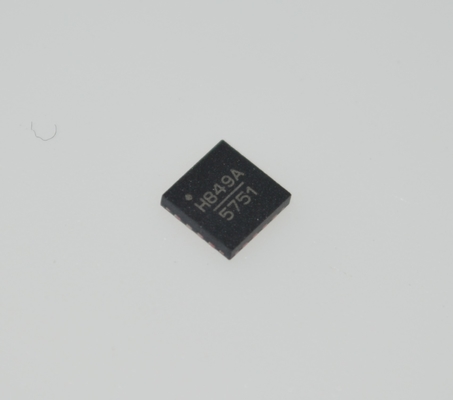

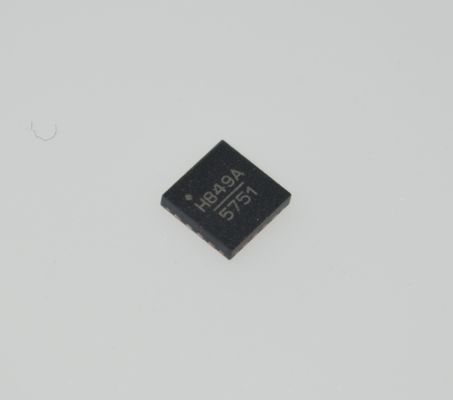

HMC849ALP4CE 24 Gbps Interruptor SPDT de alta velocidad con baja pérdida de inserción 3.3V/5V Operación Ancho de banda amplio Alto aislamiento Interruptor rápido y protección ESD

HMC849ALP4CE Interruptor SPDT de alta velocidad de 24 Gbps con baja pérdida de inserción, funcionamiento a 3,3 V/5 V, amplio ancho de banda, alto aislamiento, conmutación rápida y protección ESD

andnbsp;

andnbsp;Características

Alto aislamiento: hasta 60 dB

Control positivo único: 0/+3 V a +5 V

Alto IP3 de entrada: +52 dBm

Diseño no reflectante

Estado andldquo;Todo apagadoandrdquo;

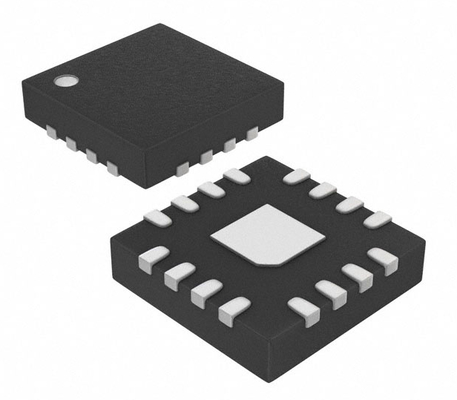

Paquete QFN de 16 pines de 4x4 mm: 16 mmandsup2;

andnbsp;

Aplicaciones típicas

El HMC849ALP4CE es ideal para:

andbull; Infraestructura celular/4G

andbull; WiMAX, WiBro y Wireless fijo

andbull; Telemática automotriz

andbull; Radio móvil

andbull; Equipos de prueba

andnbsp;

Descripción general

El HMC849ALP4CE es un interruptor SPDT GaAs pHEMT de alta aislamiento y no reflectante de CC a 6 GHz en un paquete de montaje en superficie sin plomo de bajo costo. El interruptor es ideal para aplicaciones de infraestructura celular/WiMAX/4G, con un aislamiento de hasta 60 dB, una baja pérdida de inserción de 0,8 dB y un IP3 de entrada de +52 dBm. El manejo de potencia es excelente hasta la banda WiMAX de 5 a 6 GHz, con el interruptor que ofrece un punto de compresión P1dB de +31 dBm. Los circuitos integrados permiten un único control de voltaje positivo de 0/+3 V o 0/+5 V con corrientes de CC muy bajas. Una entrada de habilitación (EN) configurada en lógica alta pondrá el interruptor en un estado de andldquo;todo apagadoandrdquo;.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
