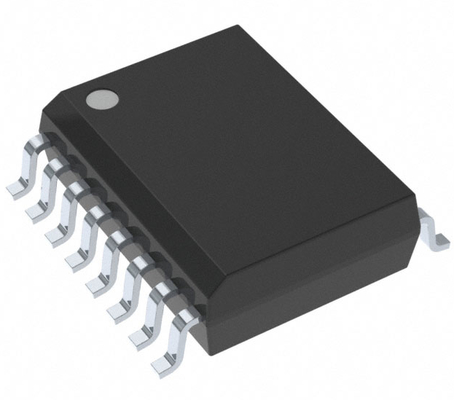

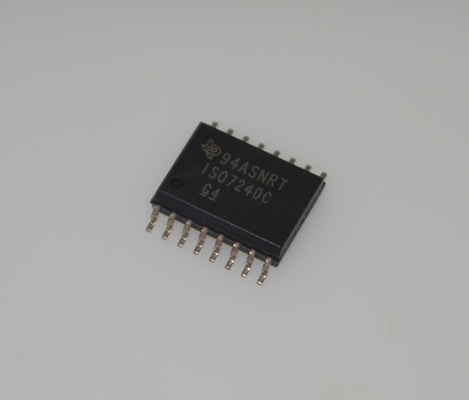

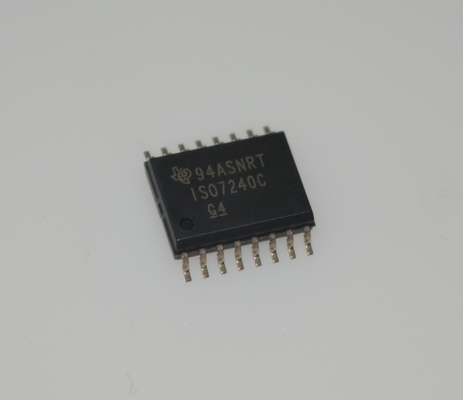

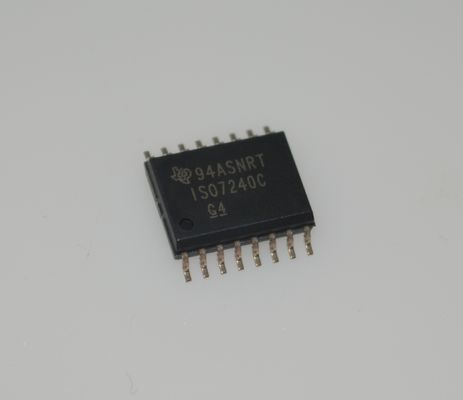

Aislador digital de 4 canales ISO7240CDWR con velocidad de 100 Mbps, alto CMTI (50 kV/µs), amplio rango de alimentación (3 V-5,5 V), bajo consumo, protección ESD robusta y encapsulado SOIC-16

Isolador digital de 4 canales ISO7240CDWR con velocidad de 100 Mbps CMTI de alta velocidad (50 kV/s) amplio rango de suministro (3V-5.5V) baja potencia Protección ESD robusta y paquete SOIC-16

ynbsp;

Características

ybull; Opciones de velocidad de señalización de 25 y 150 Mbps yndash; baja inclinación de salida de canal a canal; 1ns máxima yndash; baja distorsión de ancho de pulso (PWD); 2ns máxima yndash; bajo contenido de jitter;1ns Tipo a 150Mbps

ybull; Salida predeterminada seleccionable (ISO7240CF)

ybull; ygt; 25 años de vida útil a voltaje de trabajo nominal (véase Proyección de vida útil del aislamiento)

Protección ESD de 4 kV

ybull; Funciona con suministro de 3,3 V o 5 V

ybull; Alta inmunidad electromagnética (véase ISO72x Inmunidad al campo magnético del aislador digital)

Entre 40°C y + 125°C

ybull; Certificaciones relacionadas con la seguridad: yndash; DIN EN IEC 60747-17 (VDE 0884-17) yndash; Programa de reconocimiento de componentes UL 1577 yndash; Certificación IEC 61010-1, IEC 62368-1

ynbsp;

Aplicaciones

ybull; Automatización de fábrica y otras; Modbus y otras; Profibus y comercio; yndash; DeviceNet y comercio; Buses de datos

ybull; Interfaz periférica de ordenador

y bull; Interfaz de control por servo

ybull; Adquisición de datos

ynbsp;

Descripción

Los dispositivos ISO7240x, ISO7241x e ISO7242x son aisladores digitales de cuatro canales con configuraciones de múltiples canales y funciones habilitadas para la salida.Estos dispositivos tienen buffers de entrada lógica y salida lógica separados por Texas InstrumentandrsquoEstos dispositivos, que se utilizan junto con fuentes de alimentación aisladas, ayudan a bloquear la alta tensión, a aislar los terrenos, a reducir la tensión y a reducir la tensión.y evitar que las corrientes de ruido entren en el suelo local e interfieran o dañen los circuitos sensibles.

La familia de dispositivos ISO7240x tiene los cuatro canales en la misma dirección. La familia de dispositivos ISO7241x tiene tres canales en la misma dirección y un canal en la dirección opuesta.La familia de dispositivos ISO7242x tiene dos canales en cada dirección.

Los dispositivos con el sufijo C (opción C) tienen umbrales de entrada TTL y un filtro de ruido en la entrada que evita que los pulsos transitorios pasen a la salida del dispositivo.Los dispositivos con el sufijo M (opción M) tienen umbrales de entrada CMOS VCC/2 y no tienen el filtro de ruido de entrada ni el retraso de propagación adicional.

El dispositivo ISO7240CF dispone de una función de desactivación de entrada en el pin 7 y de una función de salida segura de fallas alta o baja seleccionable con el pin CTRL (pin 10).La salida de seguridad es un alto lógico cuando se coloca un alto lógico en el pin CTRL o el pin se deja sin conexiónSi se aplica una señal lógica baja al pin CTRL, la salida segura se convierte en un estado de salida lógica baja.La función de desactivación de entrada del dispositivo ISO7240CF evita que los datos pasen a través de la barrera de aislamiento a la salidaCuando las entradas están desactivadas o VCC1 está apagado, las salidas se establecen por el pin CTRL.

Estos dispositivos pueden ser alimentados desde fuentes de 3.3V o 5V en ambos lados, en cualquier combinación.

Estos dispositivos están caracterizados para funcionar en el rango de temperatura ambiente de 40 oC a + 125 oC.

ynbsp;

Información

ynbsp;

Dibujo
