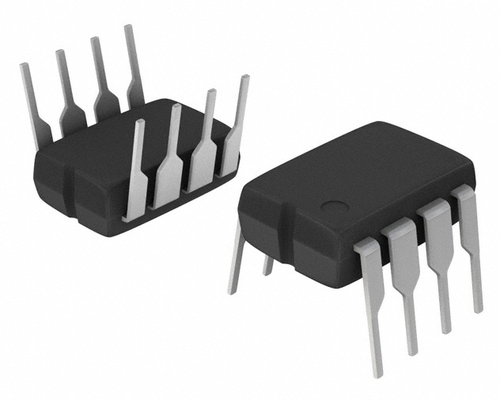

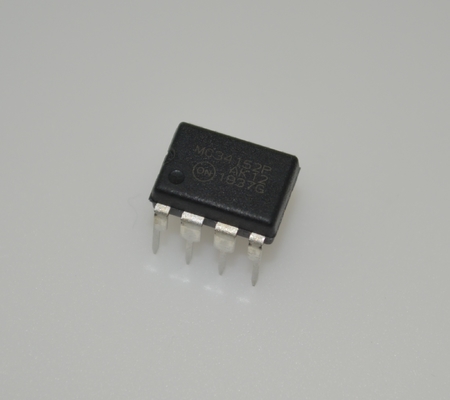

MC34152PG Controlador MOSFET dual, corriente pico de 1.5A, alimentación de 12V-18V, subida/bajada de 50ns, DIP-8, -40°C a +85°C

MC34152PG Dual MOSFET Driver 1.5A Corriente pico 12V-18V Suministro 50ns Subida/Baja DIP-8 -40 y grado C a +85 y grado C

ynbsp;

Características

ybull; Dos canales independientes con salidas de tótem de 1,5 A

ybull; Tiempos de subida y caída de salida de 15 ns con carga de 1000 pF

ybull; CMOS/LSTTL entradas compatibles con histeresis

andbull; Bloqueo de bajo voltaje con histeresis

ybull; corriente de espera baja

ybull; Eficiente operación de alta frecuencia

ybull; Rendimiento del sistema mejorado con circuitos integrados de control de reguladores de conmutación comunes

andbull; Prefijo NCV para aplicaciones automotrices y otras que requieran controles de instalación y de cambio

y bull; estos son los dispositivos Pband-minus; Free y Halide-minus; Free

ynbsp;

Descripción

El MC34152/MC33152 son dos controladores de alta velocidad no inversores diseñados específicamente para aplicaciones que requieren señales digitales de baja corriente para conducir grandes cargas capacitivas con altas tasas de ejecución.Estos dispositivos cuentan con baja corriente de entrada que los hace compatibles con la lógica CMOS / LSTTL, histeresis de entrada para conmutación rápida de salida que es independiente del tiempo de transición de entrada, y dos salidas de tótem de alta corriente que son ideales para los MOSFET de potencia motriz.También se incluye un bloqueo de bajo voltaje con histeresis para evitar el funcionamiento errático del sistema a bajos voltajes de alimentación.

Las aplicaciones típicas incluyen fuentes de alimentación de conmutación, convertidores dc y menos a menos dc, dobladores/invertidores de voltaje de la bomba de carga del condensador y controladores de motor.

Este dispositivo está disponible en paquetes de doble montaje en línea y en superficie.

ynbsp;

Etapa de entrada

Las entradas lógicas tienen 170 mV de histeresis con el umbral de entrada centrado en 1.67 V.Los umbrales de entrada son insensibles a VCC, lo que hace que este dispositivo sea directamente compatible con las familias lógicas CMOS y LSTTL en todo su rango de voltaje de funcionamientoLa histeresis de entrada proporciona una conmutación rápida de salida que es independiente del tiempo de transición de la señal de entrada, evitando las oscilaciones de salida a medida que se cruzan los umbrales de entrada.Las entradas están diseñadas para aceptar una amplitud de señal que va desde tierra a VCCEsto permite que la salida de un canal conduzca directamente la entrada de un segundo canal para la operación masterandminus;slave.Cada entrada tiene una resistencia de 30 k pulldown de modo que una entrada abierta no conectada hará que la salida de la unidad asociada esté en un estado bajo conocido.

Etapa de producción

Cada unidad de accionamiento de tótem es capaz de absorber y hundir hasta 1,5 A con una resistencia típica de 2,4 a 1,0 A.la resistencia permite alcanzar altas corrientes de salida a una CCV más baja que con controladores CMOS comparativos. Cada salida tiene una resistencia de tracción de 100 k para mantener la puerta MOSFET baja cuando VCC es inferior a 1,4 V. No se ha diseñado protección contra sobrecorriente o térmica en el dispositivo,por lo que el cortocircuito de salida a VCC o tierra debe evitarse.

La inductancia parasitaria en serie con la carga hará que las salidas del conductor anulen por encima de VCC durante el giro y menos en transición, y por debajo del suelo durante el giro y menos en transición.Con controladores CMOSEl MC34152 es inmune al bloqueo de salida.Las salidas de la unidad contienen un diodo interno a VCC para sujetar transientes de voltaje positivoCuando se opere con VCC a 18 V, se deberá observar un desvío adecuado de la fuente de alimentación para evitar que el sonido de salida supere el valor máximo de 20 V del dispositivo.Los transitorios de salida negativos son sujetados por el transistor de extracción NPN internoDado que se aplica el voltaje de alimentación completo a través del NPN durante el transitorio de salida negativo, la disipación de potencia a altas frecuencias puede llegar a ser excesiva.y 21 muestran un método de uso de abrazaderas de diodo Schottky externas para reducir la disipación de energía del conductor.

ynbsp;

Información

ynbsp;

Dibujo
