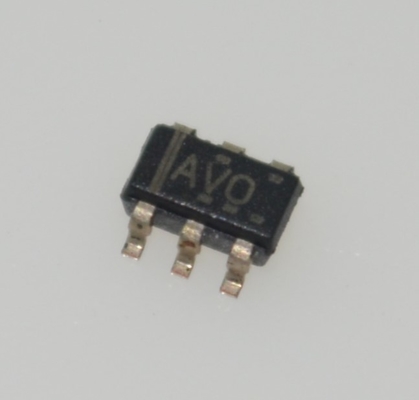

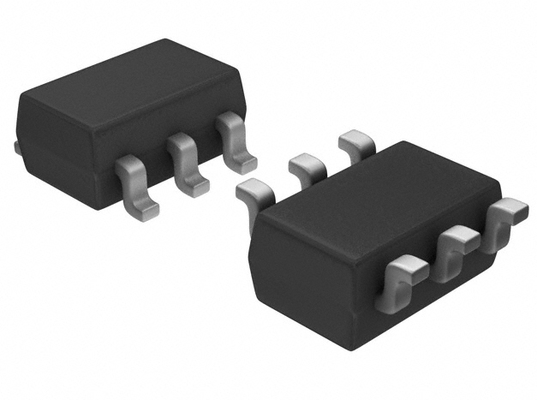

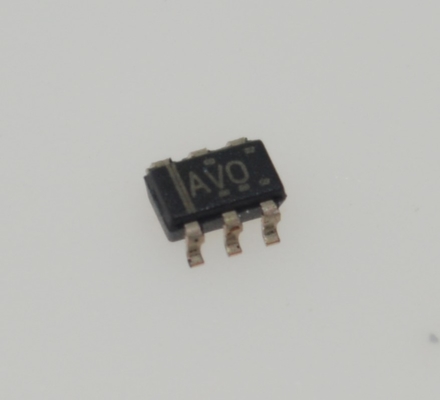

Supervisor de voltaje TPS3808G33DBVR 3.3V, umbral de 1.6V, retardo de 200ms, SOT-23-5, entrada de 1.1-6.5V, -40°C a +125°C

TPS3808G33DBVR Supervisor de voltaje de 3.3V, umbral de 1.6V, retardo de 200ms, SOT-23-5, entrada de 1.1-6.5V, -40°C a +125°C

Características

• Generador de reinicio al encendido con tiempo de retardo ajustable: 1.25 ms a 10 s

• Corriente de reposo muy baja: 2.4 µA típica

• Alta precisión del umbral: 0.5% típica

• Voltajes de umbral fijos para rieles de voltaje estándar de 0.9 V a 5 V y voltaje ajustable hasta 0.4 V disponibles

• Entrada de reinicio manual (MR)

• Salida RESET de drenaje abierto

• Rango de temperatura: –40°C a 125°C

• Paquetes pequeños SOT-23 y WSON de 2 mm × 2 mm

Aplicaciones

• Aplicaciones de DSP o microcontroladores

• Computadoras portátiles y de escritorio

• PDAs y productos de mano

• Productos portátiles y alimentados por batería

• Aplicaciones de FPGA y ASIC

Descripción

La familia TPS3808 de circuitos supervisores de microprocesadores monitorea voltajes del sistema de 0.4 V a 5 V, activando una señal RESET de drenaje abierto cuando el voltaje SENSE cae por debajo de un umbral preestablecido o cuando el pin de reinicio manual (MR) cae a un nivel lógico bajo. La salida RESET permanece baja durante el tiempo de retardo ajustable por el usuario después de que el voltaje SENSE y el reinicio manual (MR) regresan por encima de los umbrales respectivos.

El dispositivo TPS3808 utiliza una referencia de precisión para lograr una precisión de umbral del 0.5% para VIT ≤ 3.3 V. El tiempo de retardo de reinicio se puede configurar en 20 ms desconectando el pin CT, 300 ms conectando el pin CT a VDD usando una resistencia, o se puede ajustar por el usuario entre 1.25 ms y 10 s conectando el pin CT a un capacitor externo. El dispositivo TPS3808 tiene una corriente de reposo típica muy baja de 2.4 µA, por lo que es muy adecuado para aplicaciones alimentadas por batería. Está disponible en los paquetes SOT-23 y WSON de 2 mm × 2 mm, y está completamente especificado en un rango de temperatura de 40°C a 125°C (TJ).

INFORMACIÓN

Dibujo
