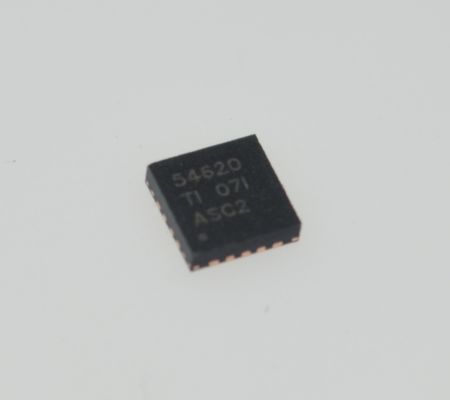

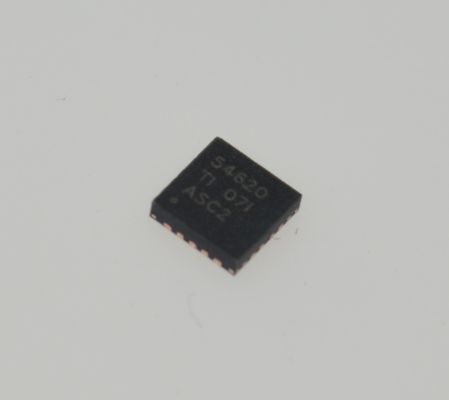

TPS54620RGYR Convertidor reductor de alta eficiencia de 6 A con entrada de 4,5-17 V, salida ajustable, precisión del 1,5 %, conmutación de 1,2 MHz, protección térmica y señal de Power Good

TPS54620RGYR Convertidor reductor de alta eficiencia de 6 A con entrada de 4,5-17 V, salida ajustable, precisión del 1,5 %, conmutación de 1,2 MHz, protección térmica y señal de buen funcionamiento

Características

• MOSFETs integrados de 26 mΩ y 19 mΩ

• Riel de alimentación dividido: 1,6 V a 17 V en PVIN

• Frecuencia de conmutación de 200 kHz a 1,6 MHz

• Se sincroniza con un reloj externo

• Referencia de voltaje de 0,8 V yplusmn;1 % sobretemperatura

• Baja corriente de reposo de apagado de 2-andmicro;A

• Arranque monótono en salidas pre-sesgadas

• Rango de temperatura de unión de funcionamiento de -40anddeg;C a 150anddeg;C

• Arranque suave y secuenciación de energía ajustables

• Monitor de salida de buen funcionamiento para subtensión y sobretensión

• Bloqueo de subtensión de entrada ajustable

Aplicaciones

• Sistemas de alimentación distribuidos de alta densidad

• Regulación de punto de carga de alto rendimiento

• Infraestructura de banda ancha, redes y comunicaciones ópticas

Descripción

El TPS54620 en un encapsulado QFN de 3,50 mm ytimes; 3,50 mm térmicamente mejorado es un convertidor reductor síncrono de 17 V y 6 A con todas las funciones que está optimizado para diseños pequeños a través de una alta eficiencia e integrando los MOSFET de lado alto y lado bajo. Se logran ahorros de espacio adicionales a través del control de modo de corriente, lo que reduce el recuento de componentes, y al seleccionar una alta frecuencia de conmutación, lo que reduce la huella del inductor.

La rampa de arranque de voltaje de salida se controla mediante el pin SS/TR, lo que permite el funcionamiento como una fuente de alimentación independiente o en situaciones de seguimiento. La secuenciación de energía también es posible configurando correctamente el habilitador y los pines de buen funcionamiento de drenaje abierto.

La limitación de corriente ciclo por ciclo en el FET de lado alto protege el dispositivo en situaciones de sobrecarga y se mejora mediante un límite de corriente de fuente de lado bajo que evita la fuga de corriente. También hay un límite de corriente de sumidero de lado bajo que apaga el MOSFET de lado bajo para evitar una corriente inversa excesiva. El apagado térmico deshabilita la pieza cuando la temperatura del chip excede la temperatura de apagado térmico.

INFORMACIÓN

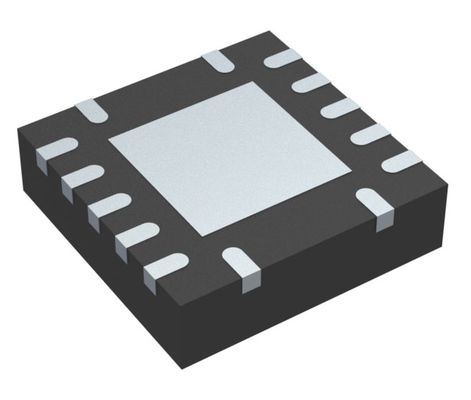

Dibujo
