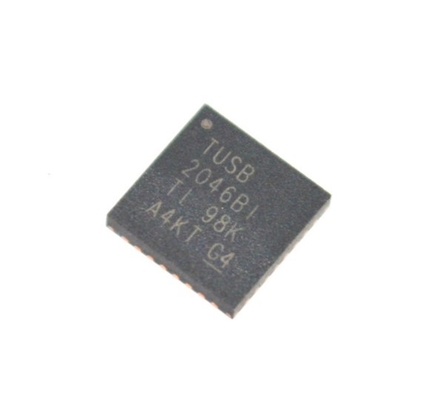

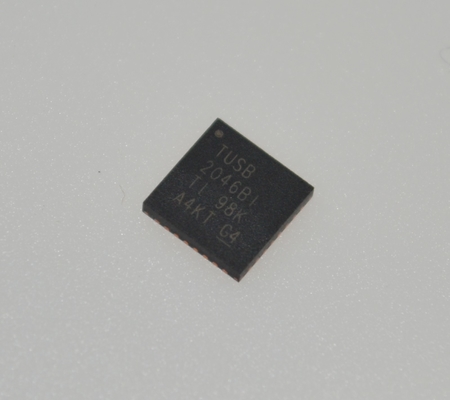

TUSB2046BIRHBR Controlador de hub USB 2.0 de 4 puertos con 12Mbps / 1.5Mbps Soporte de transceptores integrados 3.3V Operación Modo de ahorro de energía EMI bajo y rango de temperatura industrial (-40 ° C a 85 ° C)

TUSB2046BIRHBR Controlador de hub USB 2.0 de 4 puertos con 12Mbps / 1.5Mbps Soporte de transceptores integrados 3.3V Operación Modo de ahorro de energía EMI bajo y rango de temperatura industrial (-40 ° C a 85 ° C)

Características

• Compatible con la especificación USB como centro de velocidad completa: TID #30220231

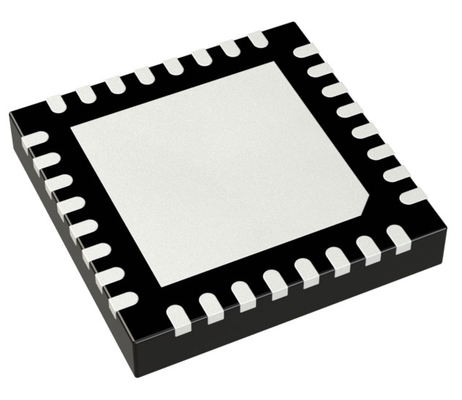

• Paquete LQFP (1) de 32 pines con una inclinación terminal de 0,8 mm o Paquete QFN con una inclinación de 0,5 mm

• Lógico ASIC de baja potencia de 3.3 V

• Transceptores USB integrados

• La implementación de la máquina de estado no requiere programación de firmware

• Un puerto ascendente y cuatro puertos descendentes

• Todos los puertos aguas abajo soportan operaciones a toda velocidad y a baja velocidad

• Dos modos de fuente de energía – modo autoalimentado – modo de bus

• La conmutación de energía y los informes de sobrecorriente se proporcionan por banda o por puerto

• Apoya la suspensión y reanudación de las operaciones

• Apoya el ID del proveedor programable y el ID del producto con EEPROM serie externa

• La interfaz EEPROM de tres estados permite compartir EEPROM

• Las salidas Push-Pull para PWRON eliminan la necesidad de resistencias de extracción externas

• El filtro de ruido en el OVRCUR proporciona inmunidad a los picos de voltaje

• El paquete Pinout permite PCB de 2 capas

• Baja emisión EMIE Obtenida por una entrada de cristal de 6 MHz

• Migrado desde el Hub TUSB2040 probado

• Costo más bajo que el Hub TUSB2040

• Mejora del rendimiento del sistema ESD

• No requiere un controlador especial; funciona sin problemas con cualquier sistema operativo con soporte de pila USB

• Soporta el funcionamiento de 6 MHz a través de una entrada de cristal o un reloj de entrada de 48 MHz

Aplicaciones

• Sistemas informáticos

• Estaciones de atraque

Descripción

El TUSB2046x es un dispositivo de centro CMOS de 3.3 V que proporciona un puerto ascendente y cuatro puertos descendentes de conformidad con la especificación Universal Serial Bus (USB) como centro de alta velocidad.Porque este dispositivo está implementado con una máquina de estado digital en lugar de un microcontroladorLos transceptores USB totalmente compatibles están integrados en el ASIC para todos los puertos aguas arriba y aguas abajo.Los puertos aguas abajo soportan dispositivos de velocidad completa y baja mediante el ajuste automático de la tasa de matanza de acuerdo con la velocidad del dispositivo conectado a los puertosLa configuración del pin BUSPWR selecciona el modo de bus o el modo de autoalimentación.

La configuración de la entrada GANGED determina los modos de conmutación de energía y detección de sobrecorriente para los puertos aguas abajo.todas las salidas de PWRON cambian entre sí y si se activa alguna OVRCURSi el GANGED es bajo, las salidas PWRON y las entradas OVRCUR funcionan por puerto.
