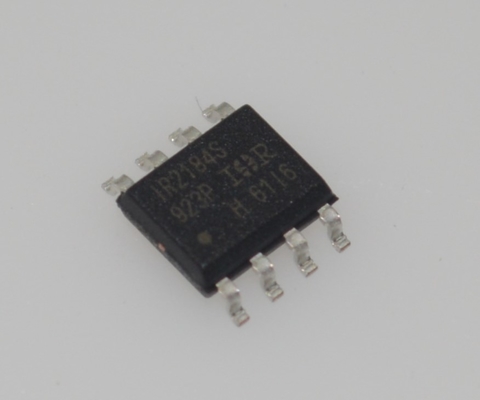

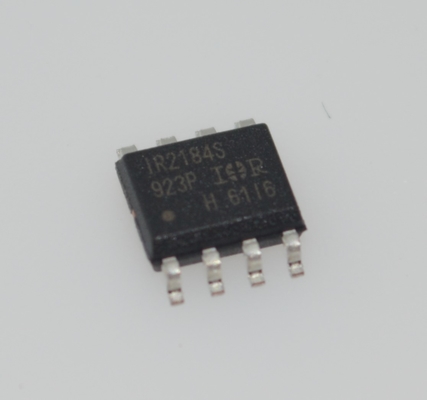

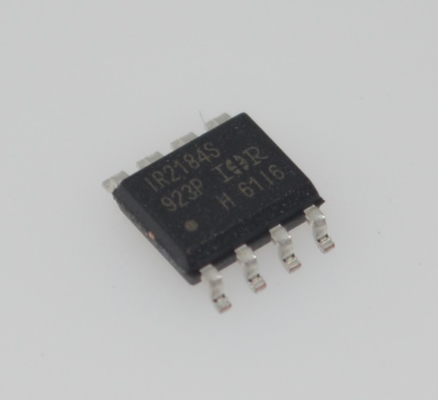

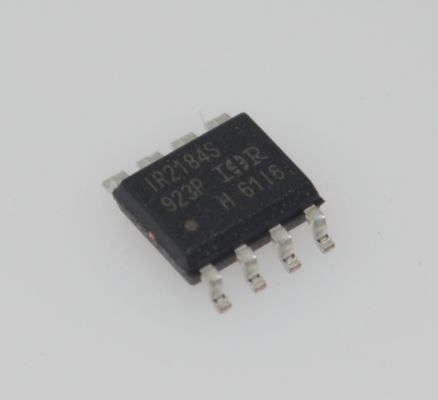

IR2184STRPBF 600V Director lateral alto/bajo 1.9A Pico de salida con conmutación rápida Protección UVLO Compacto paquete SOIC-8 para motores y inversores

IR2184STRPBF 600V Director lateral alto/bajo 1.9A Pico de salida con conmutación rápida Protección UVLO Compacto paquete SOIC-8 para motores y inversores

Características

•Canal flotante diseñado para el funcionamiento de arranque Completamente operativo hasta +600V Tolerante a voltaje transitorio negativo dV/dt inmune

•Rango de alimentación del accionamiento de la puerta de 10 a 20V

•Bloqueo de bajo voltaje para ambos canales

• 3,3 V y 5 V de entrada lógica compatible

•Retraso de propagación igual para ambos canales

•Tierra lógica y de potencia +/- 5V desplazados.

•Un conductor de puerta de menor di/dt para una mejor inmunidad al ruido

•Capacidad de corriente de salida fuente/sumidero 1.4A/1.8A

•También disponible sin plomo (PbF)

Descripción

Los IR2184(4)(S) son MOSFET de alta tensión y alta velocidad de potencia y controladores IGBT con canales de salida de alto y bajo lado referenciados dependientes.Las tecnologías de HVIC y CMOS resistentes al cierre permiten una construcción monolítica robustaLa entrada lógica es compatible con la salida CMOS o LSTTL estándar, hasta la lógica de 3.3V. Los controladores de salida cuentan con una etapa de amortiguación de corriente de alto pulso diseñada para una conducción cruzada mínima del controlador.El canal flotante se puede utilizar para conducir un MOSFET de potencia de canal N o IGBT en la configuración lateral alta que opera hasta 600 voltios.

Aplicaciones

Sistemas de accionamiento del motor
Motor de conducción de corriente continua sin escobillas (BLDC)
Control del motor síncrono con imán permanente (PMSM)

Sistemas de accionamiento por servo industrial

Equipo de conversión de potencia
Fuentes de alimentación de alta frecuencia en modo conmutador (SMPS)

Inversores CC-AC (aplicaciones de energía solar/UP)
Conversores de potencia de resonancia

Automatización industrial
Dispositivos de brazos robóticos industriales
Control del eje de las máquinas-herramienta CNC

Control automático del motor de la línea de producción

Vehículos de nueva energía
Controladores de motores de vehículos eléctricos
Cargadores a bordo (OBC)

Sistemas eléctricos de dirección asistida
Aplicaciones para el hogar
Dispositivos de compresión de aire acondicionado de inversor

Control del motor de la lavadora de gama alta

Modulos de alimentación de aparatos inteligentes

Información

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevos y originales, ROHS
• Precio competitivo --- buenos canales de compra con un buen precio.
• Servicio profesional --- estricta prueba de calidad antes del envío, y servicio perfecto después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro fuerte equipo de compras,
• Entrega rápida --- enviaremos los bienes dentro de 1-3 días hábiles después de confirmar el pago.

Asegúrese de satisfacer sus necesidades de todo tipo de componentes.¿Qué quieres decir?


Lista de productos
Suministrar una serie de componentes electrónicos, gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarle a obtener todo para bom de la PCB, en una palabra, se puede obtener una solución de una sola parada aquí,


Las ofertas incluyen:
Circuito integrado, circuitos integrados de memoria, diodo, transistor, condensador, resistor, varistor, fusible, recortador y potenciómetro, transformador, batería, cable, relé, interruptor, conector, bloque terminal,Cristal y oscilador, Inductor, sensor, transformador, conductor IGBT, LED, LCD, convertidor, PCB (placa de circuito impreso), PCBA (ensamblaje de PCB)
