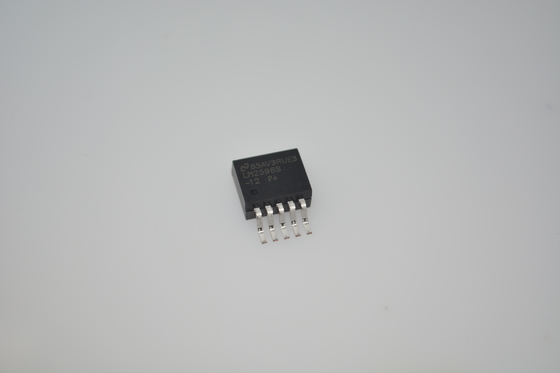

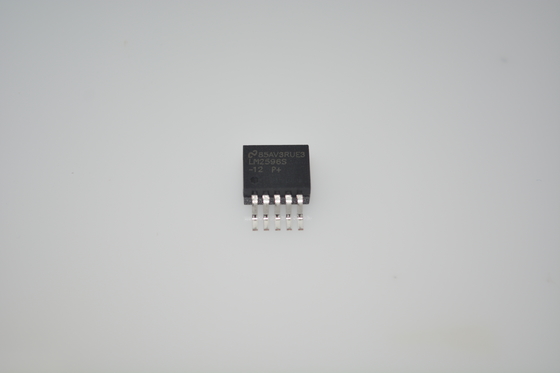

LM2596SX-12 Convertidor reductor de 12V 3A con entrada amplia de 4.5V-40V, 80% de eficiencia, salida ajustable, protección térmica, baja ondulación y paquete TO-263 compacto para una regulación de potencia confiable

LM2596SX-12 Convertidor reductor de 12 V y 3 A con entrada amplia de 4,5 V-40 V, 80 % de eficiencia, salida ajustable, protección térmica, baja ondulación y paquete compacto TO-263 para una regulación de potencia confiable

Características

• Nuevo producto disponible: – LMR51430 convertidor síncrono de 4,5 a 36 V, 3 A, 500 kHz y 1,1 MHz

• Para un tiempo de comercialización más rápido: – Módulo de alimentación TLVM13630 de 3 a 36 V, 3 A, 200 kHz a 2,2 MHz

• Versiones de salida de 3,3 V, 5 V, 12 V y ajustables

• Rango de voltaje de salida de la versión ajustable: 1,2 V a 37 V ±4 % máximo en condiciones de línea y carga

• Disponible en paquetes TO-220 y TO-263

• Corriente de carga de salida de 3 A

• Rango de voltaje de entrada de hasta 40 V

• Requiere solo cuatro componentes externos

• Excelentes especificaciones de regulación de línea y carga

• Oscilador interno de frecuencia fija de 150 kHz

• Capacidad de apagado TTL

• Modo de espera de baja potencia, IQ, típicamente 80 μA

• Alta eficiencia

• Utiliza inductores estándar fácilmente disponibles

• Protección contra apagado térmico y limitación de corriente

• Cree un diseño personalizado utilizando el LM2596 con el WEBENCH® Power Designer

Aplicaciones

• Electrodomésticos

• Infraestructura de red

• EPOS

• Cine en casa

Descripción

La serie LM2596 de reguladores son circuitos integrados monolíticos que proporcionan todas las funciones activas para un regulador de conmutación reductor (buck), capaz de impulsar una carga de 3 A con una excelente regulación de línea y carga. Estos dispositivos están disponibles en voltajes de salida fijos de 3,3 V, 5 V, 12 V y una versión de salida ajustable.

Al requerir un número mínimo de componentes externos, estos reguladores son fáciles de usar e incluyen compensación de frecuencia interna y un oscilador de frecuencia fija.

La serie LM2596 funciona a una frecuencia de conmutación de 150 kHz, lo que permite componentes de filtro de menor tamaño que los que se pueden requerir con reguladores de conmutación de menor frecuencia. Disponible en un paquete TO-220 estándar de 5 pines con varias opciones de curvatura de plomo diferentes y un paquete de montaje en superficie TO-263 de 5 pines.
