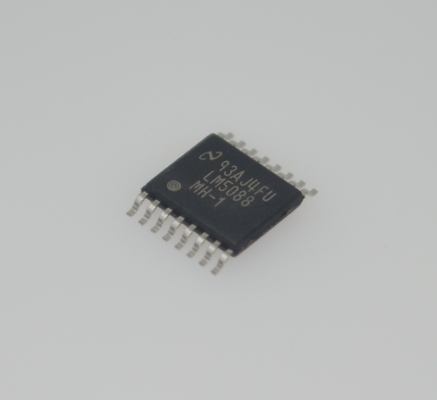

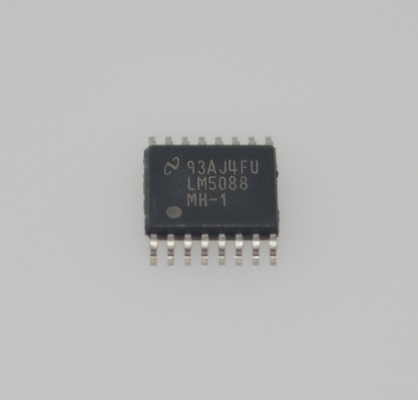

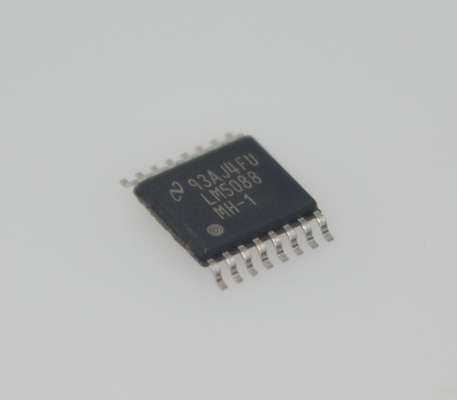

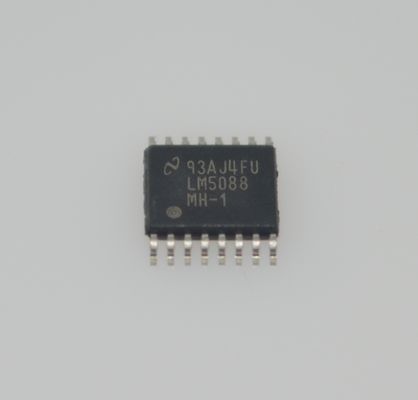

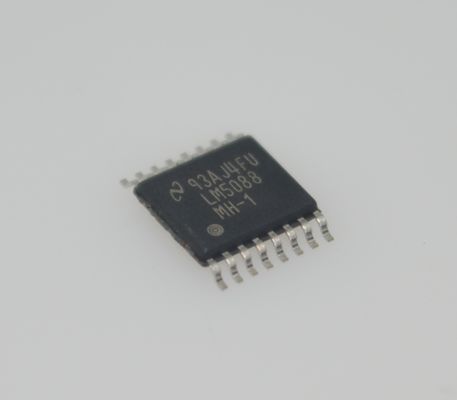

LM5088MHX-1 75V 1.5A Regulador de conmutación Buck con entrada ancha 7.5V-75V Salida ajustable (1.25V-60V) 90% Eficiencia Ajuste de frecuencia (50kHz-1MHz) Apagamiento térmico y paquete HTSOP-8

LM5088MHX-1 Regulador de conmutación reductor de 75 V y 1,5 A con entrada amplia de 7,5 V-75 V, salida ajustable (1,25 V-60 V), 90 % de eficiencia, ajuste de frecuencia (50 kHz-1 MHz), apagado térmico y paquete HTSOP-8

andnbsp;

Características

andbull; Calificado AEC-Q100 con los siguientes resultados:

andnbsp; andndash; Grado de temperatura del dispositivo 1: andndash;40anddeg;C a +125anddeg;C rango de temperatura ambiente de funcionamiento

andnbsp; andndash; Nivel de clasificación ESD HBM del dispositivo 2

andnbsp; andndash; Nivel de clasificación ESD CDM del dispositivo C5

andbull; Control de modo de corriente emulado

andbull; Controla el MOSFET de canal N de lado alto externo

andbull; Amplio rango de voltaje de entrada de 4,5 V a 75 V

andbull; Modos de apagado y espera de bajo IQ

andbull; Característica de alta relación de ciclo de trabajo para reducir el voltaje de caída

andbull; Reducción EMI de espectro ensanchado (LM5088-1)

andbull; Temporizador de hipo para protección contra sobrecargas (LM5088-2)

andbull; Voltaje de salida ajustable de 1,205 V con una precisión de referencia de retroalimentación del 1,5 %

andbull; Amplificador de error de amplio ancho de banda

andbull; Ajuste de frecuencia del oscilador con una sola resistencia

andbull; Capacidad de sincronización del oscilador

andbull; Arranque suave programable

andbull; Regulador de polarización de bajo voltaje y baja caída

andbull; Protección de apagado térmico

andbull; Paquete HTSSOP de 16 pines

andnbsp;

Aplicaciones

andbull; Infoentretenimiento automotriz

andbull; Adaptadores de accesorios USB automotrices

andbull; Controladores de motor y polarización CC-CC industriales

andnbsp;

DescripciónEl controlador reductor no síncrono de alto voltaje LM5088 presenta todas las funciones necesarias para implementar un convertidor reductor de alto voltaje eficiente utilizando un número mínimo de componentes externos. El LM5088 se puede configurar para operar en un rango de voltaje de entrada ultra amplio de 4,5 V a 75 V. Este controlador fácil de usar incluye un controlador de puerta con cambio de nivel capaz de controlar un interruptor reductor de canal N externo. El método de control se basa en el control de modo de corriente pico que utiliza una rampa de corriente emulada. El uso de una rampa de control emulada reduce la sensibilidad al ruido del circuito de modulación por ancho de pulso, lo que permite un control confiable de ciclos de trabajo muy pequeños necesarios en aplicaciones de alto voltaje de entrada y bajo voltaje de salida. La frecuencia de conmutación del LM5088 es programable de 50 kHz a 1 MHz.

El LM5088 está disponible en dos versiones: El LM5088-1 proporciona una función de fluctuación de frecuencia de andplusmn;5% para reducir la EMI conducida y radiada, mientras que el LM5088-2 proporciona un temporizador de reinicio versátil para la protección contra sobrecargas. Las características adicionales incluyen un regulador de polarización de baja caída, una entrada de habilitación de tres niveles para controlar los modos de apagado y espera, arranque suave y capacidad de sincronización del oscilador. El dispositivo está disponible en un paquete HTSSOP de 16 pines con mejora térmica.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
