LT6657AHMS8-5 Referencia de voltaje de precisión de 5V con deriva ultra baja de 2ppm/°C, precisión inicial del 0.05%, salida de 10mA, amplio suministro de 2.7V-36V, bajo ruido y encapsulado MSOP-8 para aplicaciones de alta gama

LT6657AHMS8-5 Referencia de voltaje de precisión de 5 V con deriva ultrabaja de 2 ppm/°C, precisión inicial del 0,05 %, salida de 10 mA, amplio suministro de 2,7 V-36 V, bajo ruido y paquete MSOP-8 para aplicaciones de alta gama

Características

Baja deriva

   Grado A: 1,5 ppm/°C máx.

   Grado B: 3 ppm/°C máx.

Bajo ruido:

   0,5 ppmP-P (0,1 Hz a 10 Hz)

   0,8 ppmRMS (10 Hz a 1 kHz)

Amplio rango de suministro hasta 40 V

Suministra y absorbe 10 mA mín.

Regulación de línea: 0,2 ppm/V

Regulación de carga: 2 µV/mA

Protección contra suministro inverso

Protección contra salida inversa

Apagado de baja potencia: <4 µA máx.

Suministro mínimo de 1,5 V para la opción de 1,25 V

Protección térmica

Puede funcionar en modo derivación

Configurable como referencia negativa

Opciones de voltaje de salida disponibles: 1,25 V, 2,5 V, 3 V, 4,096 V, 5 V

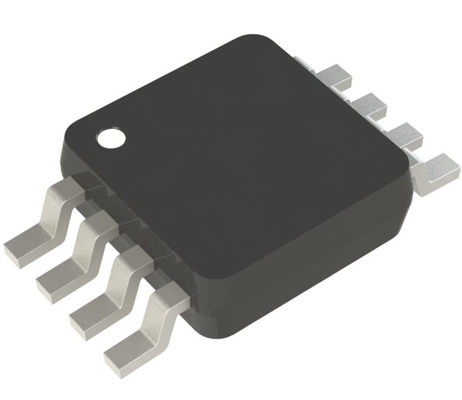

Paquete MSOP-8

Aplicaciones

Industrial de alta temperatura

Sistemas de adquisición de datos de alta resolución

Instrumentación y control de procesos

Control y monitoreo automotriz

Equipos médicos

Referencias de voltaje en derivación y negativas

Descripción

El LT®6657 es una referencia de voltaje de precisión que combina características de funcionamiento robustas con una deriva y un ruido extremadamente bajos. Con una compensación de curvatura avanzada, esta referencia de banda prohibida logra una deriva de 1,5 ppm/°C con un comportamiento de temperatura predecible y una precisión de voltaje inicial del 0,1 %. También ofrece un ruido de 0,5 ppmP-P y una histéresis de ciclo térmico muy baja.

El LT6657 es una referencia de baja caída de tensión que puede alimentarse con tan solo 50 mV por encima del voltaje de salida, hasta 40 V. La salida amortiguada admite ±10 mA de corriente de salida con baja impedancia de salida y una regulación de carga precisa. La alta capacidad de corriente de absorción permite el funcionamiento como una referencia de voltaje negativa con la misma precisión que una referencia positiva. Esta pieza es segura en condiciones de batería inversa e incluye protección de corriente cuando la salida está en cortocircuito y un apagado térmico para condiciones de sobrecarga. Se incluye un apagado para permitir la reducción de energía al tiempo que se permite un encendido rápido.

El LT6657 está totalmente especificado en el rango de temperatura de –40 °C a 125 °C. Está disponible en el paquete MSOP de 8 pines.

INFORMACIÓN

Dibujo

sugiere que en una serie de mediciones de voltaje de salida de 10 segundos, al menos la mitad de las observaciones deberían tener un valor pico a pico que esté por debajo de este número. Por ejemplo, el LT6657-2.5 mide menos de 0,5 ppmP-P en al menos el 50 % de las observaciones de 10 segundos. Como se mencionó anteriormente, la distribución estadística del ruido es tal que, si se observa durante largos períodos de tiempo, el error máximo en el voltaje de salida debido al ruido puede ser mucho mayor que el observado en un intervalo más pequeño. El error máximo probable debido al ruido a menudo se estima utilizando el valor RMS, multiplicado por un factor de cresta estimado, que se supone que está en el rango de 6 a 8,4. Este valor máximo posible solo se observará si el voltaje de salida se mide durante períodos de tiempo muy largos. Por lo tanto, además del método común, se ha utilizado un enfoque más exhaustivo para medir el ruido para el LT6657 (descrito en detalle en AN124 de Linear Technology) que permite obtener más información del resultado. En particular, este método caracteriza el ruido durante un período de tiempo significativamente mayor, lo que da como resultado una descripción más completa del ruido de baja frecuencia. El ruido de referencia se mide en la salida del circuito que se muestra en la Figura 15 con un sistema ADC/DVM. Luego, el voltaje pico a pico se calcula durante 10
