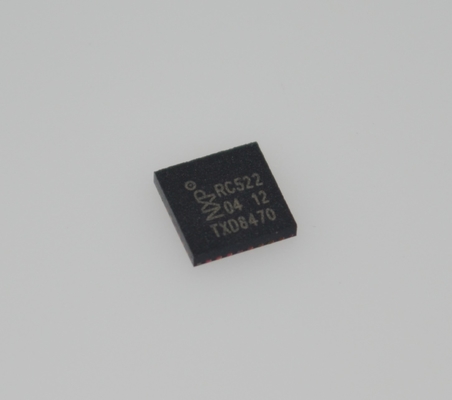

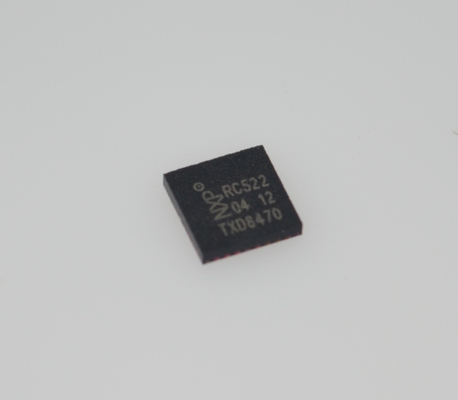

MFRC52202HN1 13.56MHz RFID/NFC Reader IC con ISO 14443A/MIFARE Soporte de interfaces SPI/I2C/UART, rango de 10 cm, modo de bajo consumo Anticolisión y paquete HVQFN32 compacto para sistemas de acceso seguro

MFRC52202HN1 13.56MHz RFID/NFC Reader IC con ISO 14443A/MIFARE Soporte de interfaces SPI/I2C/UART, rango de 10 cm, modo de bajo consumo Anticolisión y paquete HVQFN32 compacto para sistemas de acceso seguro

ynbsp;

Características y beneficios

Circuitos analógicos altamente integrados para desmodular y decodificar las respuestas

¢ Conductores de salida tamponados para conectar una antena con el número mínimo de componentes externos

Apoya ISO/IEC 14443 A/MIFARE y NTAG

La distancia de operación típica en el modo de lectura/escritura es de hasta 50 mm según el tamaño y la afinación de la antena.

Apoya el cifrado MF1xxS20, MF1xxS70 y MF1xxS50 en modo de lectura/escritura

Apoya la norma ISO/IEC 14443 Una comunicación de mayor velocidad de transferencia de hasta 848 kBd

¢ Apoya el MFIN/MFOUT

¢ Fuente de alimentación interna adicional para el IC de la tarjeta inteligente conectado a través de MFIN/MFOUT

Interfaces de host compatibles

¢SPI de hasta 10 Mbit/s

Interfaz de bus I2C hasta 400 kBd en modo rápido, hasta 3400 kBd en modo de alta velocidad

RS232 UART en serie hasta 1228,8 kBd, con niveles de voltaje dependientes de la fuente de voltaje del pin

El buffer FIFO maneja 64 bytes de envío y recepción

¢ Modos de interrupción flexibles

Reinicio duro con función de bajo consumo

¢ Apagado por software

Tiempo de tiempo programable

Ocilador interno para conexión a cristal de cuarzo de 27.12 MHz

Fuente de alimentación de 2,5 V a 3,3 V

¢ Coprocesador CRC

Pinos de E/S programables

¢ Autoevaluación interna

ynbsp;

Introducción

Diferencias entre las versiones 1.0 y 2.0

El MFRC522 está disponible en dos versiones:

andbull; MFRC52201HN1, en lo sucesivo denominado versión 1.0, y

ybull; MFRC52202HN1, en lo sucesivo denominado versión 2.0.

El MFRC522 versión 2.0 es totalmente compatible con la versión 1.0 y ofrece además las siguientes características y mejoras:

ybull; mayor estabilidad del circuito integrado del lector en condiciones adversas

ybull; un prescaler de temporizador adicional, véase la sección 8.5.

andbull; un manejo CRC corregido cuando RX Multiple está configurado en 1

Esta versión de la ficha de datos cubre ambas versiones de la MFRC522 y describe las diferencias entre las versiones, si procede.

ynbsp;

Descripción general

El MFRC522 es un circuito integrado de lectura/escritura para comunicación sin contacto a 13,56 MHz. El lector MFRC522 admite ISO/IEC 14443 A/MIFARE y NTAG.El transmisor interno del dispositivo es capaz de conducir una antena de lectura/escritura diseñada para comunicarse con tarjetas y transpondedores A/MIFARE ISO/IEC 14443 sin circuitos activos adicionalesEl módulo receptor proporciona una implementación robusta y eficiente para la demodulación y decodificación de señales de tarjetas y transpondedores compatibles con ISO/IEC 14443 A/MIFARE.El módulo digital gestiona la funcionalidad completa de encuadre y detección de errores ISO/IEC 14443 A (paridad y CRC)El MFRC522 admite productos MF1xxS20, MF1xxS70 y MF1xxS50. El MFRC522 admite comunicación sin contacto y utiliza velocidades de transferencia MIFARE más altas de hasta 848 kBd en ambas direcciones.

ynbsp;

Información

ynbsp;

ynbsp;

Dibujo
