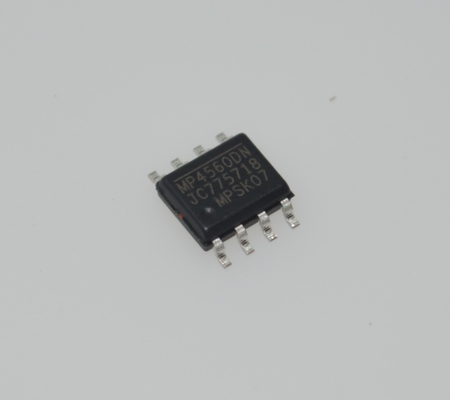

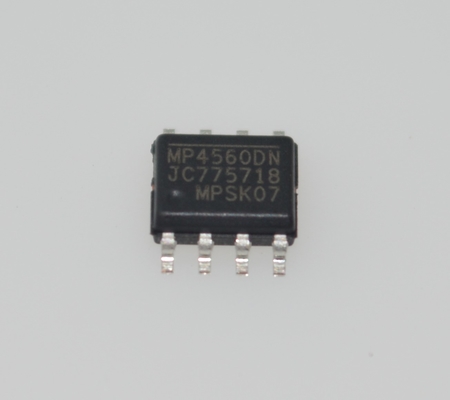

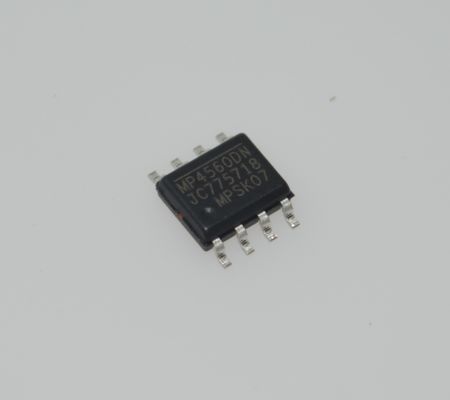

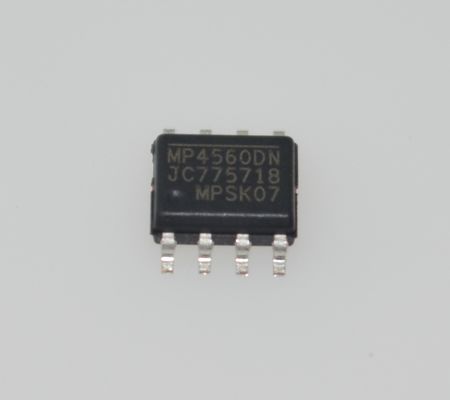

MP4560DN-LF Convertidor reductor de alta eficiencia de 60 V y 5 A con entrada amplia de 4,5-60 V, frecuencia ajustable de 500 kHz, protección contra sobrecorriente, apagado térmico y paquete DFN compacto

MP4560DN-LF Convertidor reductor de alta eficiencia de 60 V y 5 A con entrada amplia de 4.5-60 V, salida ajustable de 500 kHz, protección contra sobrecorriente, apagado térmico y paquete DFN compacto

andnbsp;

CARACTERÍSTICAS

 Amplio rango de entrada operativo de 3.8 V a 55 V

 MOSFET de potencia interno de 250 mΩ

 Frecuencia de conmutación programable de hasta 2 MHz

 Corriente de reposo de 140 andmu;A

 Estable con condensador cerámico

 Arranque suave interno

 Hasta un 95% de eficiencia

 Salida ajustable de 0.8 V a 52 V

 Disponible en paquetes QFN de 3x3 de 10 pines y SOIC8 con almohadilla expuesta

andnbsp;

APLICACIONES

 Conversión de potencia de alto voltaje

 Sistemas automotrices

 Sistemas de energía industrial

 Sistemas de energía distribuida

 Sistemas alimentados por batería

andnbsp;

DESCRIPCIÓN

El MP4560 es un regulador de conmutación reductor de alta frecuencia con MOSFET de potencia de alto voltaje integrado en el lado alto. Proporciona una salida de 2 A con control de modo de corriente para una respuesta rápida del bucle y una fácil compensación.

El amplio rango de entrada de 3.8 V a 55 V se adapta a una variedad de aplicaciones reductoras, incluidas las del entorno de entrada automotriz. Una corriente de suministro en modo de apagado de 12 andmicro;A permite su uso en aplicaciones alimentadas por batería.

Se logra una alta eficiencia de conversión de energía en un amplio rango de carga al reducir la frecuencia de conmutación en condiciones de carga ligera para reducir las pérdidas de conmutación y de conducción de la puerta.

El plegado de frecuencia ayuda a evitar la fuga de corriente del inductor durante el arranque y el apagado térmico proporciona un funcionamiento fiable y tolerante a fallos.

Al conmutar a 2 MHz, el MP4560 puede evitar problemas de ruido EMI (interferencia electromagnética), como los que se encuentran en la radio AM y las aplicaciones ADSL.

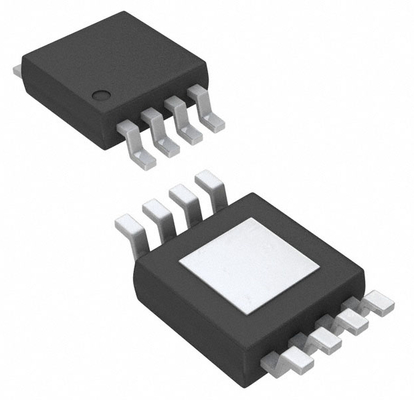

El MP4560 está disponible en paquetes QFN de 3 mm x 3 mm de 10 pines y SOIC8 con almohadilla expuesta.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
