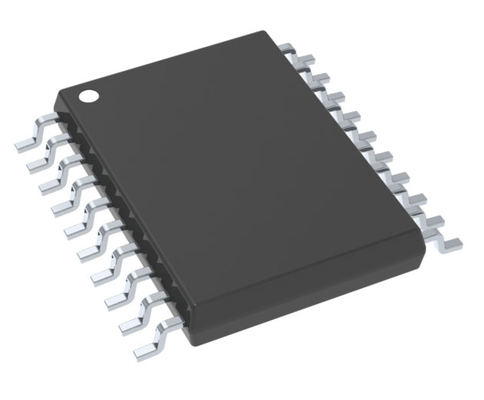

PIC16F685-I/SS 8-bit Flash MCU 20MHz Velocidad 3.5KB Memoria 256B EEPROM 12x10-bit ADC 25 pines de I/O Amplio rango 2.0-5.5V Industrial -40°C a +85°C Paquete SSOP-20 para control integrado

PIC16F685-I/SS MCU Flash de 8 bits, velocidad de 20 MHz, memoria de 3.5 KB, EEPROM de 256 B, ADC de 12x10 bits, 25 pines de E/S, rango amplio de 2.0-5.5 V, industrial de -40 °C a +85 °C, paquete SSOP-20 para control integrado

CPU RiSC de alto rendimiento

Solo 35 instrucciones para aprender:

 -Todas las instrucciones de un solo ciclo, excepto las bifurcaciones

Velocidad de funcionamiento:
 -Entrada de oscilador/reloj de CC-20 MHz

 -Ciclo de instrucción de CC-200 ns

Capacidad de interrupción

Pila de hardware de 8 niveles de profundidad

Modos de direccionamiento directo, indirecto y relativo

Características especiales del microcontrolador

Oscilador interno de precisión:

  Calibrado de fábrica a + 1%

  Rango de frecuencia seleccionable por software de 8 MHz a 32 kHz
  Ajustable por software

  Modo de inicio de dos velocidades

  Detección de fallo de cristal para aplicaciones críticas

  Conmutación del modo de reloj durante el funcionamiento para ahorrar energía

Modo de suspensión de ahorro de energía

Amplio rango de voltaje de funcionamiento (2.0V-5.5V)

Rango de temperatura industrial y extendido

Reinicio al encendido (POR)

Temporizador de encendido (PWRTE) y temporizador de inicio del oscilador (OST)

Reinicio por caída de tensión (BOR) con opción de control por software

Temporizador de vigilancia (WDT) de baja corriente mejorado con oscilador integrado (nominal seleccionable por software de 268 segundos con preescalador completo) con habilitación por software

Pin de entrada/borrado maestro multiplexado

Protección de código programable

Celda Flash/EEPROM de alta resistencia:

  Resistencia de escritura Flash de 100.000

  Resistencia de escritura EEPROM de 1.000.000

  Retención de Flash/EEPROM de datos: >40 años

Módulo USART mejorado:

  Admite RS-485, RS-232 y LIN 2.0

  Detección automática de baudios

  Activación automática en el bit de inicio

Características de bajo consumo
Corriente en espera:

  50 nA a 2.0 V, típico

Corriente de funcionamiento:

  11 µA a 32 kHz, 2.0 V, típico

  220 µA a 4 MHz, 2.0 V, típico

Corriente del temporizador de vigilancia:

  -<1 µA a 2.0 V, típico

Características periféricas

17 pines de E/S y 1 pin de solo entrada:

  Fuente/sumidero de alta corriente para la activación directa de LED

  Pin de interrupción por cambio

  Resistencias pull-up débiles programables individualmente

  Activación de ultra bajo consumo (ULPWU)

Módulo comparador analógico con:

  Dos comparadores analógicos

  Módulo de referencia de voltaje integrado programable (CVREF) (% de VDD)

  Entradas y salidas del comparador accesibles externamente
  Modo de pestillo SR
  Pestillo de sincronización de puerta del temporizador 1
  VREF fijo de 0.6 V

Convertidor A/D:
  Resolución de 10 bits y 12 canales

Temporizador0: Temporizador/contador de 8 bits con preescalador programable de 8 bits

Temporizador1 mejorado:

  Temporizador/contador de 16 bits con preescalador

  Puerta del temporizador1 externa (habilitación de conteo)

  Opción de usar OSC1 y OSC2 en modo LP como oscilador del temporizador1 si se selecciona el modo lNTOSC
Temporizador2: Temporizador/contador de 8 bits con registro de período de 8 bits, preescalador y postescalador

Módulo Capture, Compare, PWM+ mejorado:

  Captura de 16 bits, resolución máxima 12.5 ns

  Comparación, resolución máxima 200 ns

  PWM de 10 bits con 1, 2 o 4 canales de salida, tiempo muerto programable, frecuencia máxima 20 kHZ
  Control de dirección de salida PWM

Puerto serie síncrono (SSP):

  Modo SPl (Maestro y Esclavo)

INFORMACIÓN

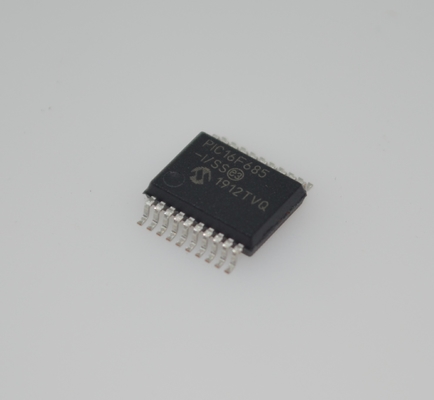

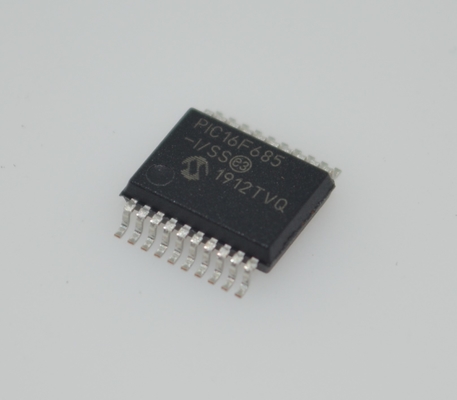

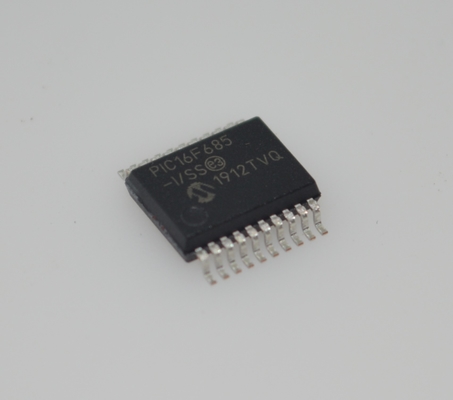

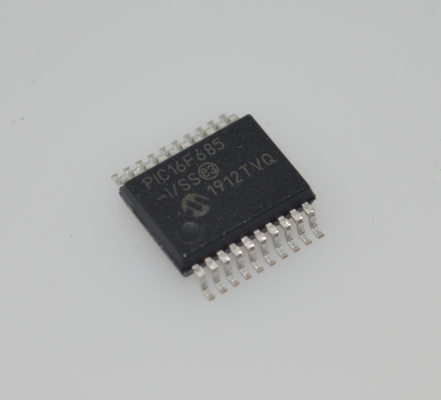

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas estrictas de calidad antes del envío y un perfecto servicio postventa después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

asegúrese de satisfacer su necesidad de todo tipo de componentes.^_^
