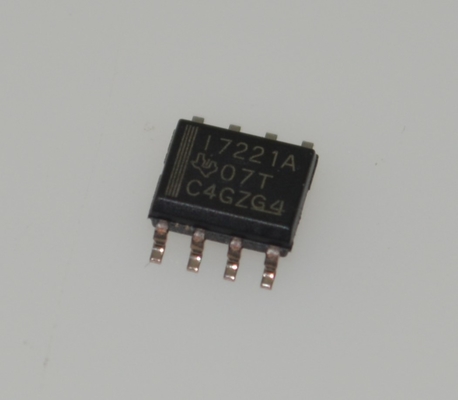

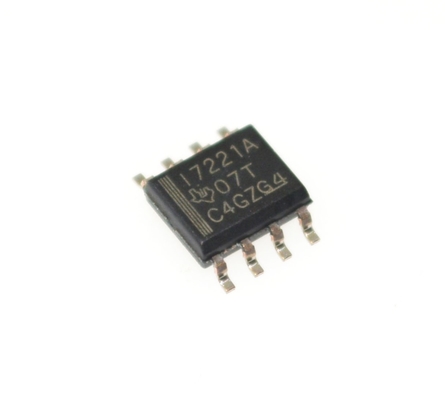

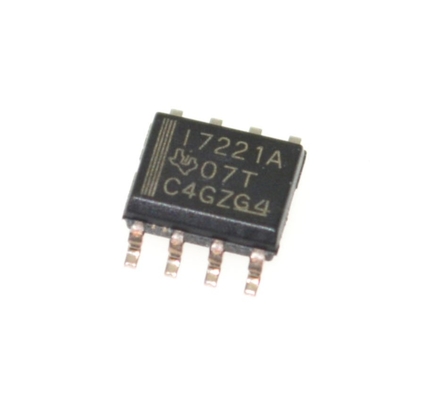

Aislador digital ISO7221ADR de 1 canal, 150 Mbps, aislamiento de alta velocidad de 3 kVrms, retardo de 3,1 ns, voltaje amplio de 2,7-5,5 V, -40 °C a +125 °C, paquete SOIC-8

Aislador digital ISO7221ADR de 1 canal, 150 Mbps, alta velocidad, aislamiento de 3 kVrms, retardo de 3,1 ns, 2,7-5,5 V, amplio voltaje, -40 °C a +125 °C, paquete SOIC-8

Características

• Opciones de velocidad de señalización de 1, 5, 25 y 150 Mbps

  – Desviación de salida de canal a canal baja; 1 ns máx.

  – Distorsión de ancho de pulso (PWD) baja; 1 ns máx.

  – Contenido de fluctuación bajo; 1 ns típico a 150 Mbps

• Inmunidad transitoria típica de 50 kV/μs

• Funciona con fuentes de 2,8 V (grado C), 3,3 V o 5 V

• Protección ESD de 4 kV

• Alta inmunidad electromagnética

•–Rango de funcionamiento de -40 °C a +125 °C

• Vida útil típica de 28 años a la tensión nominal (consulte la proyección de la vida útil del aislamiento)

• Certificaciones relacionadas con la seguridad:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – Programa de reconocimiento de componentes UL 1577

  – Certificaciones IEC 62368-1, IEC 61010-1, IEC 60601-1 y GB 4943.1

Aplicaciones

• Automatización de fábrica

 – Modbus

 – Profibus™

 – Buses de datos DeviceNet™

• Interfaz de periféricos de ordenador

• Interfaz de control de servo

• Adquisición de datos

Descripción

Los dispositivos de la familia ISO7220x e ISO7221x son aisladores digitales de doble canal. Para facilitar el diseño de la PCB, los canales están orientados en la misma dirección en el ISO7220x y en direcciones opuestas en el ISO7221x. Estos dispositivos tienen un búfer de entrada y salida lógico separados por la barrera de aislamiento de dióxido de silicio (SiO2) de TI, que proporciona aislamiento galvánico de hasta 4000VPK por VDE. Utilizados junto con fuentes de alimentación aisladas, estos dispositivos bloquean el alto voltaje y aíslan las masas, además de evitar que las corrientes de ruido en un bus de datos u otros circuitos entren en la masa local e interfieran o dañen los circuitos sensibles.

Una señal de entrada binaria se acondiciona, se traduce a una señal equilibrada y luego se diferencia mediante la barrera de aislamiento. A través de la barrera de aislamiento, un comparador diferencial recibe la información de transición lógica, luego establece o restablece un flip-flop y el circuito de salida en consecuencia. Se envía un pulso de actualización periódico a través de la barrera para verificar que el nivel de CC adecuado de la salida. Si este pulso de actualización de CC no se recibe cada 4μs, se supone que la entrada no está alimentada o no se está impulsando activamente, y el circuito a prueba de fallos impulsa la salida a un estado lógico alto.

La constante de tiempo resultante proporciona un funcionamiento rápido con velocidades de señalización disponibles de 0 Mbps (CC) a 150 Mbps (la velocidad de señalización de una línea es el número de transiciones de voltaje que se realizan por segundo expresado en las unidades bps). Los dispositivos de opción A, opción B y opción C tienen umbrales de entrada TTL y un filtro de ruido en la entrada que evita que los pulsos transitorios se pasen a la salida del dispositivo. Los dispositivos de opción M tienen umbrales de entrada CMOS VCC/2 y no tienen el filtro de ruido de entrada y el retardo de propagación adicional.

La familia de dispositivos ISO7220x e ISO7221x requiere dos voltajes de alimentación de 2,8 V (grado C), 3,3 V, 5 V o cualquier combinación. Todas las entradas son tolerantes a 5 V cuando se alimentan desde una fuente de 2,8 V o 3,3 V y todas las salidas son CMOS de 4 mA.

La familia de dispositivos ISO7220x e ISO7221x está caracterizada para el funcionamiento en el rango de temperatura ambiente de –40 °C a +125 °C.

INFORMACIÓN

Dibujo
