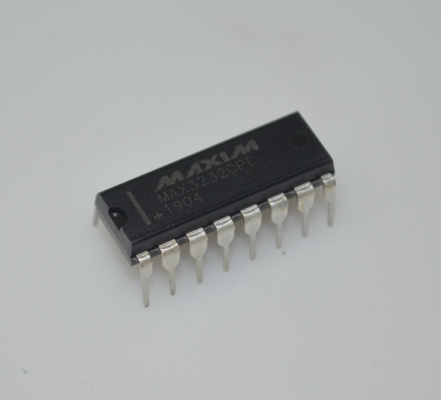

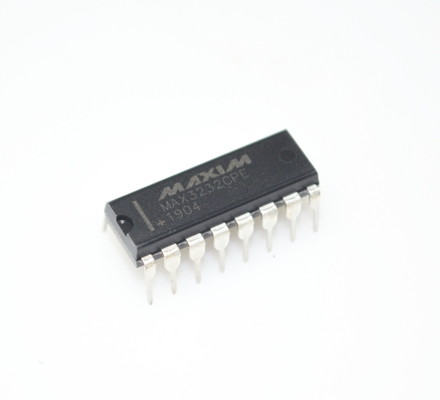

MAX3232CPE RS-232 Transceptor ±15kV Protección ESD 3.0-5.5V Amplio voltaje 1μA Baja potencia 250kbps Tasa de datos 2 controladores / 2 receptores paquete DIP-16 para comunicaciones industriales

MAX3232CPE Transceptor RS-232 ±15kV Protección ESD 3.0-5.5V Amplio Voltaje 1μA Baja Potencia 250kbps Velocidad de Datos 2 Controladores/2 Receptores Paquete DIP-16 para Comunicaciones Industriales

Beneficios y Características

● Las Características Integradas Ahorran Espacio en la Placa y Simplifican el Diseño

  • El Circuito de Bomba de Carga Elimina la Necesidad de una Fuente de Alimentación Bipolar ±12V

  • Amplio Funcionamiento con una Sola Fuente de Alimentación de +3V a +5.5V

  • Salidas Adicionales Siempre Encendidas Permiten la Monitorización de Dispositivos Externos

● El Ahorro de Energía Extiende la Duración de la Batería

  • 1µA de Corriente de Suministro en Modo de Apagado Mientras el Receptor está Activo (MAX3222, MAX3237, MAX3241)

Aplicaciones

● Equipos Alimentados por Batería

● Equipos Portátiles

● Periféricos

● Equipos de Datacom

Descripción General

Los transceptores MAX3222/MAX3232/MAX3237/MAX3241 tienen una etapa de salida del transmisor de baja caída de tensión patentada que permite un rendimiento RS-232 real desde una fuente de 3.0V a 5.5V con una bomba de carga dual. Los dispositivos requieren solo cuatro pequeños condensadores externos de bomba de carga de 0.1µF. Los MAX3222, MAX3232 y MAX3241 están garantizados para funcionar a velocidades de datos de 120kbps mientras mantienen los niveles de salida RS-232. El MAX3237 está garantizado para funcionar a velocidades de datos de 250kbps en modo de funcionamiento normal y 1Mbps en el modo de funcionamiento MegaBaud™.

Los MAX3222/MAX3232 tienen 2 receptores y 2 controladores. Los MAX3222 y MAX3232 son compatibles en pines, paquete y función con los estándares de la industria MAX242 y MAX232, respectivamente.

El MAX3241 tiene 5 receptores y 3 controladores, mientras que el MAX3237 tiene 3 receptores y 5 controladores. Los receptores R1 (MAX3237/MAX3241) y R2 (MAX3241) tienen salidas adicionales además de sus salidas estándar. Estas salidas adicionales están siempre activas, lo que permite la monitorización de dispositivos externos sin polarizar directamente los diodos de protección en circuitos que pueden tener VCC completamente eliminada.

Los MAX3222, MAX3232 y MAX3241 están disponibles en paquetes TSSOP y SSOP que ahorran espacio con temperaturas de funcionamiento de -40°C a +85°C o de 0°C a 70°C.

INFORMACIÓN

Dibujo
