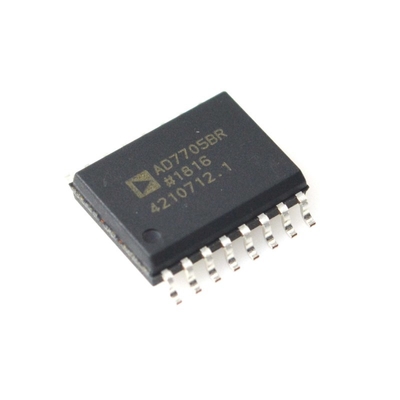

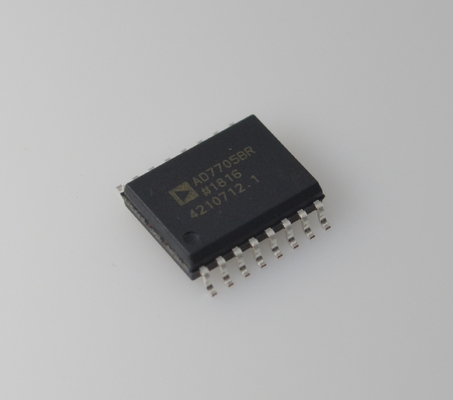

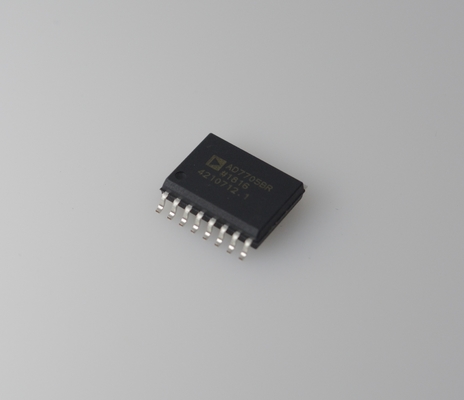

AD7705BRZ ADC de 16 bits, precisión, bajo ruido, funcionamiento a 3V/5V, filtro en chip, interfaz SPI, baja potencia, -40°C a +85°C, grado industrial

AD7705BRZ ADC de 16 bits, precisión, bajo ruido, funcionamiento a 3 V/5 V, filtro en chip, interfaz SPI, baja potencia, -40 °C a +85 °C, grado industrial

CARACTERÍSTICAS

AD7705: 2 ADC de canal de entrada totalmente diferencial

AD7706: 3 ADC de canal de entrada pseudo diferencial

  16 bits sin códigos faltantes

  0,003 % de no linealidad

Front-end de ganancia programable: ganancias de 1 a 128, interfaz serie de 3 hilos

  SPI®-, QSPI™-, MICROWIRE™- y compatible con DSP

    Entrada Schmitt-trigger en SCLK

Capacidad para amortiguar la entrada analógica

Funcionamiento de 2,7 V a 3,3 V o de 4,75 V a 5,25 V

Disipación de potencia máxima de 1 mW a 3 V

Corriente en espera máxima de 8 µA

Paquetes PDIP de 16 pines, SOIC de 16 pines y TSSOP de 16 pines

DESCRIPCIÓN GENERAL

Los AD7705/AD7706 son front-ends analógicos completos para aplicaciones de medición de baja frecuencia. Estos dispositivos de 2/3 canales pueden aceptar señales de entrada de bajo nivel directamente de un transductor y producir una salida digital serie. Los dispositivos emplean una técnica de conversión Σ-Δ para lograr hasta 16 bits de rendimiento sin códigos faltantes. La señal de entrada seleccionada se aplica a un front-end de ganancia programable patentado basado en un modulador analógico. La salida del modulador es procesada por un filtro digital en chip. La primera muesca de este filtro digital se puede programar a través de un registro de control en chip, lo que permite el ajuste del corte del filtro y la tasa de actualización de la salida.

Los dispositivos AD7705/AD7706 funcionan con una única fuente de alimentación de 2,7 V a 3,3 V o de 4,75 V a 5,25 V. El AD7705 cuenta con dos canales de entrada analógica totalmente diferenciales; el AD7706 cuenta con tres canales de entrada pseudo diferenciales.

Ambos dispositivos cuentan con una entrada de referencia diferencial. Los rangos de señal de entrada de 0 mV a 20 mV a través de 0 V a 2,5 V se pueden incorporar en ambos dispositivos cuando se opera con un VDD de 5 V y una referencia de 2,5 V. También pueden manejar rangos de señal de entrada bipolar de ±20 mV a través de ±2,5 V, que se refieren a las entradas AIN(–) en el AD7705 y a la entrada COMMON en el AD7706.

Los dispositivos AD7705/AD7706, con una fuente de alimentación de 3 V y una referencia de 1,225 V, pueden manejar rangos de señal de entrada unipolar de 0 mV a 10 mV a través de 0 V a 1,225 V. Los dispositivos pueden aceptar rangos de entrada bipolar de ±10 mV a través de ±1,225 V. Por lo tanto, los dispositivos AD7705/AD7706 realizan todo el acondicionamiento y la conversión de la señal para un sistema de 2 o 3 canales.

Los AD7705/AD7706 son ideales para su uso en sistemas inteligentes basados en microcontroladores o DSP. Los dispositivos cuentan con una interfaz serie que se puede configurar para un funcionamiento de 3 hilos. La configuración de la ganancia, la polaridad de la señal y la selección de la tasa de actualización se pueden configurar en el software utilizando el puerto serie de entrada. Las piezas contienen opciones de autocalibración y calibración del sistema para eliminar los errores de ganancia y offset en la propia pieza o en el sistema. La construcción CMOS garantiza una disipación de potencia muy baja, y el modo de apagado reduce el consumo de energía en espera a 20 µW típicos.

Estas piezas están disponibles en un paquete dual en línea de plástico (DIP) de 16 pines, cuerpo ancho (0,3 pulgadas); un paquete de contorno pequeño estándar (SOIC) de 16 pines, cuerpo ancho (0,3 pulgadas); y un paquete de contorno pequeño delgado de 16 pines (TSSOP).

Aplicaciones

Control de procesos industriales
Acondicionamiento de señal para sensores de presión/temperatura/flujo

Medición de bucle de corriente de 4-20 mA.
Módulos de entrada analógica para sistemas PLC
Dispositivos médicos y de salud
Instrumentos médicos portátiles (glucómetros, monitores de presión arterial)

Adquisición de señales bioeléctricas (EEG/ECG)

Instrumentación inteligente
Básculas electrónicas de alta precisión (resolución de 0,01 g)

Equipos de análisis de laboratorio
Detectores de gas
Electrónica de consumo
Sensores domésticos inteligentes de alta gama
Monitoreo biométrico de equipos de fitness
Electrónica automotriz
Monitoreo de voltaje del sistema de gestión de baterías (BMS)
Adquisición de parámetros del motor
