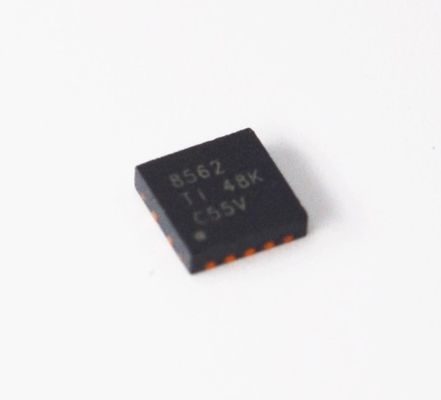

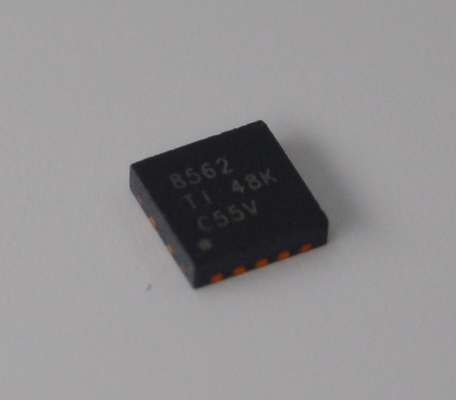

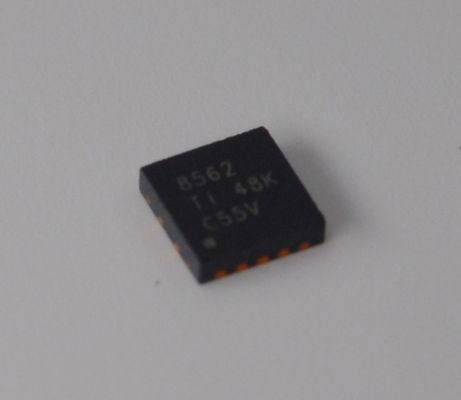

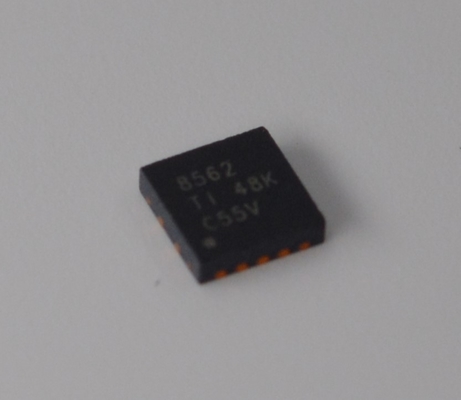

DAC8562SDSCR 16-Bit Dual DAC Bajo Glitch Amplio Voltado (2.7V-5.5V), Precisión SPI (± 4LSB) VSSOP pequeño Ideal para industria y automóviles

DAC8562SDSCR DAC dual de 16 bits de bajo glitch, amplio voltaje (2,7 V-5,5 V), SPI de precisión (±4LSB) VSSOP minúsculo ideal para aplicaciones industriales y automotrices

Características

• Precisión relativa:

  – DAC756x (12 bits): 0,3 LSB INL

  – DAC816x (14 bits): 1 LSB INL

  – DAC856x (16 bits): 4 LSB INL

• Impulso de glitch: 0,1 nV-s

• Referencia bidireccional: entrada o salida de 2,5 V

  – Salida deshabilitada por defecto

  – Precisión inicial de ±5 mV (máx.)

  – Deriva de temperatura de 4 ppm°C (típ.)

  – Deriva de temperatura de 10 ppm/°C (máx.)

  – Capacidad de sumidero y fuente de 20 mA

• Restablecimiento al encendido a escala cero o media escala

• Baja potencia: 4 mW (típ., 5 V AVDD, incluida la corriente de referencia interna)

• Amplio rango de suministro de energía: 2,7 V a 5,5 V

• SPI de 50 MHz con entradas con disparador Schmitt

• Funciones LDAC y CLR

• Buffer de salida con funcionamiento de carril a carril

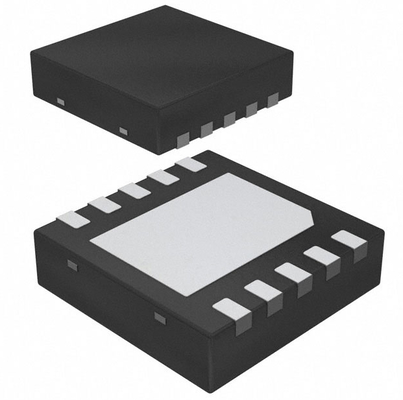

• Paquetes: WSON-10 (3 mm × 3 mm), VSSOP-10

• Rango de temperatura: –40°C a 125°C

Aplicaciones

• Instrumentación portátil

• Módulo de salida analógica PLC

• Control de servo de bucle cerrado

• Ajuste del oscilador controlado por voltaje

• Sistemas de adquisición de datos

• Ajuste de ganancia y offset programables

Descripción

Los dispositivos DAC756x, DAC816x y DAC856x son convertidores de digital a analógico (DAC) de baja potencia, salida de voltaje y doble canal de 16, 14 y 12 bits, respectivamente. Estos dispositivos incluyen una referencia interna de 2,5 V, 4 ppm/°C, que proporciona un rango de voltaje de salida a escala completa de 2,5 V o 5 V. La referencia interna tiene una precisión inicial de ±5 mV y puede suministrar o absorber hasta 20 mA en el pin VREFIN/VREFOUT.

Estos dispositivos son monotónicos, lo que proporciona una excelente linealidad y minimiza los voltajes transitorios no deseados de código a código (glitch). Utilizan una versátil interfaz serie de tres hilos que funciona a velocidades de reloj de hasta 50 MHz. La interfaz es compatible con las interfaces estándar SPI™, QSPI™, Microwire y procesador de señal digital (DSP). Los dispositivos DACxx62 incorporan un circuito de restablecimiento al encendido que garantiza que la salida del DAC se encienda y permanezca en escala cero hasta que se escriba un código válido en el dispositivo, mientras que los dispositivos DACxx63 se encienden de manera similar a media escala. Estos dispositivos contienen una función de apagado que reduce el consumo de corriente a típicamente 550 nA a 5 V. El bajo consumo de energía, la referencia interna y el tamaño reducido hacen que estos dispositivos sean ideales para equipos portátiles que funcionan con baterías.

Los dispositivos DACxx62 son compatibles entre sí, al igual que los dispositivos DACxx63. Toda la familia está disponible en paquetes MSOP-10 y SON-10.

INFORMACIÓN

Dibujo
