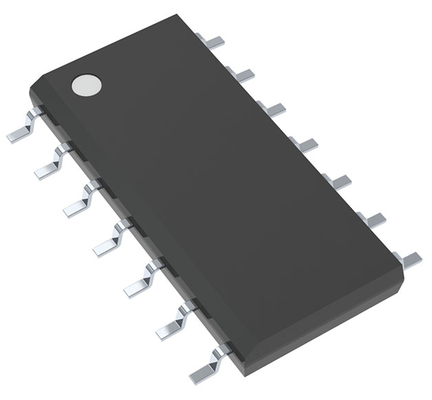

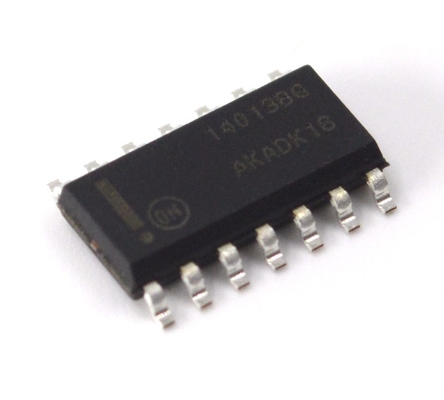

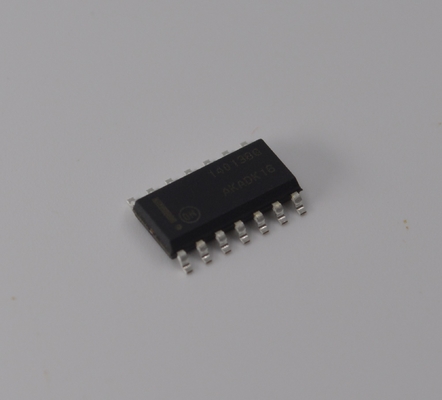

MC14013BDR2G Flip-Flop D Doble 3V-18V Operación Set/Reset Alto Ruido Inmunidad Baja Potencia SOIC-14 Grado Industrial

MC14013BDR2G Flip-Flop Dual D Operación 3V-18V Set/Reset Alta inmunidad al ruido Baja potencia SOIC-14 Grado industrial

El flip-flop dual tipo D MC14013B está construido con dispositivos de modo de mejora de canal P y canal N MOS en una única estructura monolítica. Cada flip-flop tiene entradas independientes de Datos, (D), Set Directo, (S), Reset Directo, (R), y Reloj (C) y salidas complementarias (Q y Q ). Estos dispositivos pueden utilizarse como elementos de registro de desplazamiento o como flip-flops tipo T para aplicaciones de contador y conmutación.

Características

 Operación estática

 Protección de diodos en todas las entradas

 Rango de voltaje de alimentación = 3,0 Vcc a 18 Vcc

 Diseño de flip-flop con reloj de flanco lógico

 El estado lógico se conserva indefinidamente con el nivel de reloj alto o bajo; la información se transfiere a la salida solo en el flanco positivo del pulso de reloj

 Capaz de controlar dos cargas TTL de baja potencia o una carga TTL Schottky de baja potencia en el rango de temperatura nominal

 Reemplazo pin a pin para CD4013B

 Prefijo NLV para aplicaciones automotrices y otras que requieren requisitos únicos de cambio de sitio y control; Calificado AEC-Q100 y capaz de PPAP

 Estos dispositivos no contienen plomo, no contienen halógenos y cumplen con RoHS

Aplicaciones

1. Circuitos lógicos digitales
  Control secuencial: Se utiliza en sistemas sincronizados por reloj y diseños de máquinas de estado para el retardo de señal o la conformación de pulsos.
  Enclavamiento de datos: Almacena temporalmente datos en interfaces de microcontroladores para evitar la contención del bus (por ejemplo, rebote de botones, retención de señal de sensor).
2. Sistemas de control industrial
  Control de motor/relé: Mantiene los estados de inicio/parada en sistemas de control secuencial basados en PLC.

  Lógica de seguridad: Funciona con sensores para construir circuitos de enclavamiento (por ejemplo, retención y reinicio de señal de parada de emergencia).

3. Comunicación y procesamiento de señales
  División de frecuencia: Divide las señales de reloj de alta frecuencia (por ejemplo, convertir 1 MHz a 500 kHz).
  Conversión serie-paralelo: Ayuda a convertir datos serie de baja velocidad a datos paralelos.
4. Electrónica de consumo
  Control de interfaz de usuario: Recuerda los estados de los botones (por ejemplo, interruptores de palanca para encendido/apagado).
  Control de visualización: Controla las secuencias de escaneo para LED o LCD.

5. Electrónica automotriz
  Unidad de memoria de estado: Almacena señales transitorias (por ejemplo, interruptores de puerta, códigos de falla) hasta que se reinician manualmente.
6. Equipos de prueba y medición
  Sincronización de señales: Activa capturas de forma de onda específicas en osciloscopios o analizadores lógicos.
