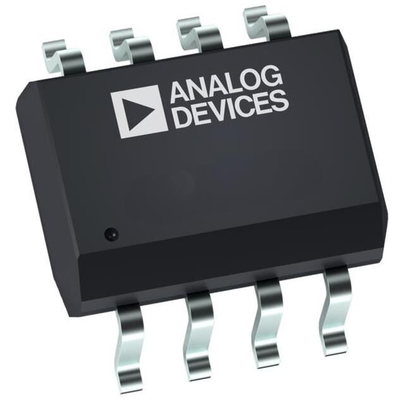

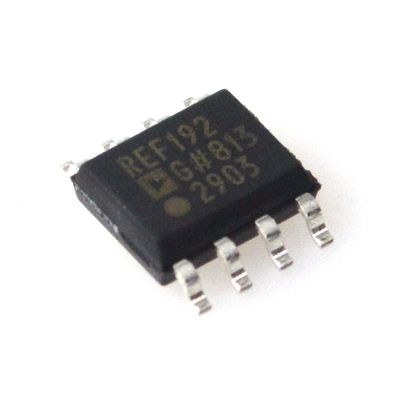

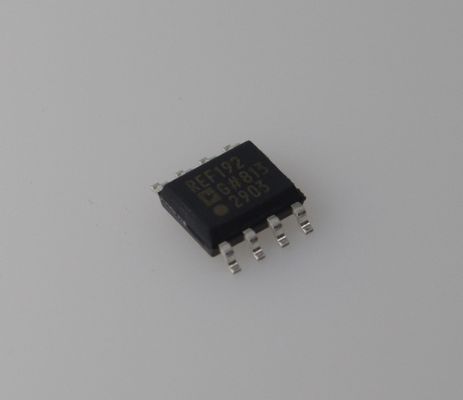

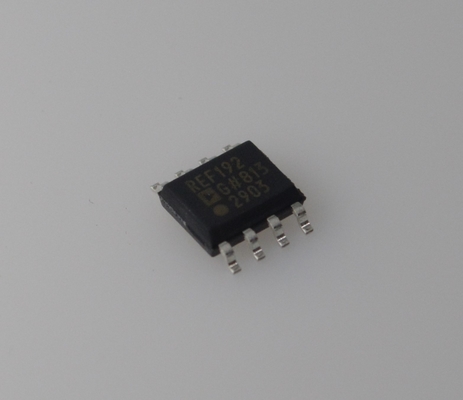

Referencia de voltaje de 2.5V de ultra bajo ruido REF192GSZ con precisión inicial de ±0.1%, deriva de 3ppm/°C, corriente de reposo de 60µA, salida de 10mA, rango de -40°C a +125°C y encapsulado SOT-23

Referencia de voltaje REF192GSZ de 2,5 V de ruido ultrabajo con precisión inicial de ±0,1 %, deriva de 3 ppm/°C, corriente de reposo de 60 µA, salida de 10 mA, rango de -40 °C a +125 °C y paquete SOT-23

CARACTERÍSTICAS

Coeficiente de temperatura: 5 ppm/°C máximo

Alta corriente de salida: 30 mA

Baja corriente de suministro: 45 μA máximo

Precisión inicial: ±2 mV máximo1

Modo de suspensión: 15 μA máximo

Baja tensión de caída

Regulación de carga: 4 ppm/mA

Regulación de línea: 4 ppm/V

Protección contra cortocircuitos

APLICACIONES

Instrumentos portátiles

ADCs y DACs

Sensores inteligentes

Aplicaciones con energía solar

Instrumentos alimentados por corriente de bucle

DESCRIPCIÓN GENERAL

La serie REF19x de referencias de voltaje de banda prohibida de precisión utiliza un circuito patentado de corrección de curvatura de deriva de temperatura y recorte láser de resistencias de película delgada altamente estables para lograr un coeficiente de temperatura muy bajo y una alta precisión inicial.

La serie REF19x se compone de dispositivos de micropotencia y baja tensión de caída (LDV), que proporcionan una tensión de salida estable a partir de suministros tan bajos como 100 mV por encima de la tensión de salida y consumen menos de 45 μA de corriente de suministro. En el modo de suspensión, que se habilita aplicando un nivel bajo TTL o CMOS al pin SLEEP, la salida se apaga y la corriente de suministro se reduce aún más a menos de 15 μA.

Las referencias de la serie REF19x se especifican en el rango de temperatura industrial extendido (de -40 °C a +85 °C) con especificaciones de rendimiento típicas de -40 °C a +125 °C para aplicaciones como la automoción.

Todos los grados eléctricos están disponibles en un paquete SOIC de 8 derivaciones; los paquetes PDIP y TSSOP solo están disponibles en el grado eléctrico más bajo.

PINS DE PRUEBA

El pin de prueba 1 y el pin de prueba 5 están reservados para el zapping Zener en el paquete. Para lograr el más alto nivel de precisión en la salida, la técnica de zapping Zener se utiliza para recortar la tensión de salida. Debido a que cada unidad puede requerir una cantidad diferente de ajuste, el valor de la resistencia en los pines de prueba varía ampliamente de un pin a otro y de una pieza a otra. El usuario debe dejar el pin 1 y el pin 5 sin conectar.

INFORMACIÓN

Dibujo
