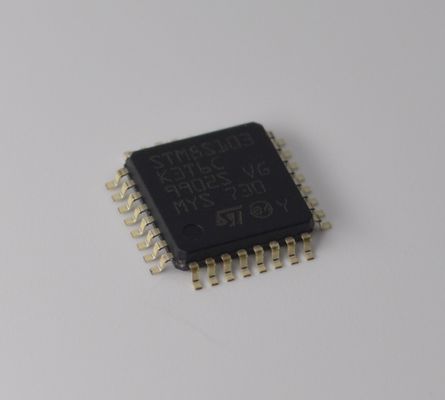

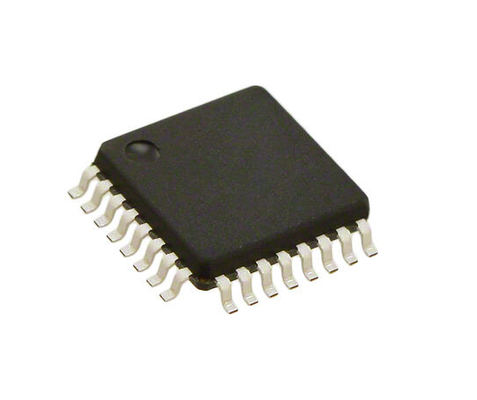

STM8S103K3T6C MCU de 8 bits con 8KB Flash 1KB RAM 16MHz Velocidad de 10 bits ADC 4 temporizadores UART/SPI/I2C 2.95V-5.5V Rango y paquete TSSOP de 20 pines

STM8S103K3T6C MCU de 8 bits con 8KB Flash 1KB RAM 16MHz Velocidad de 10 bits ADC 4 temporizadores UART/SPI/I2C 2.95V-5.5V Rango y paquete TSSOP de 20 pines

Características

Núcleo

• Núcleo avanzado STM8 de 16 MHz con arquitectura de Harvard y tubería de 3 etapas

• Conjunto de instrucciones ampliado

Recuerdos

• Memoria del programa: 8 Kbyte Flash; retención de datos durante 20 años a 55 °C después de 10 kcycles

• Memoria de datos: EEPROM de datos reales de 640 bytes; resistencia 300 kcycle

• RAM: 1 Kbyte

Gestión del reloj, reinicio y suministro

• de 2,95 a 5,5 V de tensión de funcionamiento

• Control de reloj flexible, 4 fuentes de reloj maestro

Ocilador de resonancia de cristal de baja potencia

Intro del reloj externo

¢ RC de 16 MHz interna y ajustable por el usuario

¢ RC de baja potencia interna de 128 kHz

• Sistema de seguridad de reloj con monitor de reloj

• Gestión de la energía:

¢ modos de baja potencia (espera, parada activa, parada)

¢ Relojes periféricos de apagado por separado

• Actividad permanente, bajo consumo de energía y reinicio de apagado

Gestión de la interrupción

• Controlador de interrupciones anidado con 32 interrupciones

• Hasta 27 interrupciones externas en 6 vectores

Los temporizadores

• Temporizador de control avanzado: 16 bits, 4 canales CAPCOM, 3 salidas complementarias, inserción de tiempo muerto y sincronización flexible

• temporizador de 16 bits de uso general, con 3 canales CAPCOM (IC, OC o PWM)

• temporizador básico de 8 bits con prescaler de 8 bits

• Tiempo de despertamiento automático

• Perros de vigilancia en las ventanas y temporizadores independientes

Interfaces de comunicación

• UART con salida de reloj para funcionamiento sincrónico, SmartCard, IrDA, modo maestro LIN

• Interfaz SPI de hasta 8 Mbit/s

• Interfaz I2C de hasta 400 kbit/s

Conversor analógico a digital (ADC)

• ADC de 10 bits, ± 1 LSB con hasta 5 canales multiplexados, modo de escaneo y monitor analógico

Las I/O

• Hasta 28 entradas/salidas en un paquete de 32 pines, incluidas 21 salidas de sumidero alto

• Diseño de E/S muy robusto, inmune a la inyección de corriente

Identificador único

• Clave única de 96 bits para cada dispositivo

Descripción

Los microcontroladores de 8 bits de línea de acceso STM8S103F2/x3 ofrecen 8 Kbyte de memoria de programa Flash, además de EEPROM de datos reales integrados.El manual de referencia de la familia de microcontroladores STM8S (RM0016) se refiere a los dispositivos de esta familia como dispositivos de baja densidadProporcionan los siguientes beneficios: rendimiento, robustez y reducción del coste del sistema.

El rendimiento y la robustez del dispositivo están garantizados por núcleos y periféricos avanzados fabricados en una tecnología de vanguardia, una frecuencia de reloj de 16 MHz, entradas/salidas robustas,perros de vigilancia independientes con fuente de reloj separada, y un sistema de seguridad de reloj.

El coste del sistema se reduce gracias a una EEPROM de datos reales integrada para ciclos de escritura/borrado de hasta 300 k y a un alto nivel de integración del sistema con osciladores de reloj internos,Perro de vigilancia y reinicio del brown-out.

Se ofrece una documentación completa y una amplia selección de herramientas de desarrollo.

Información

Dibujo
