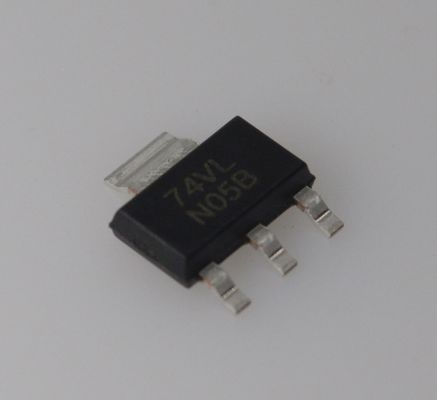

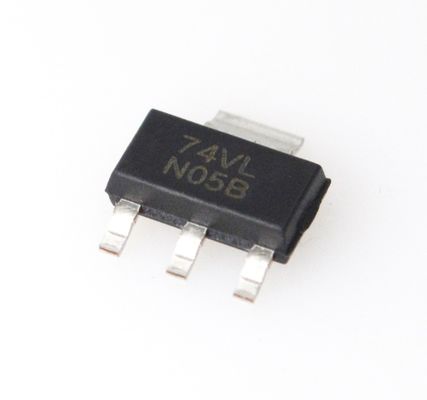

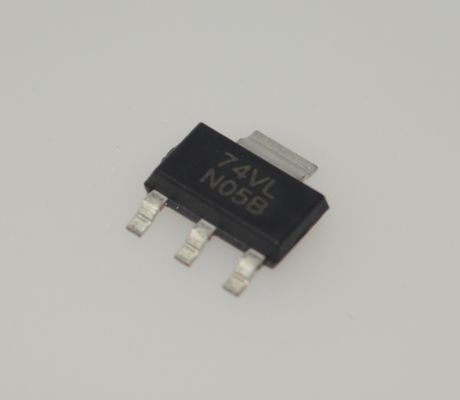

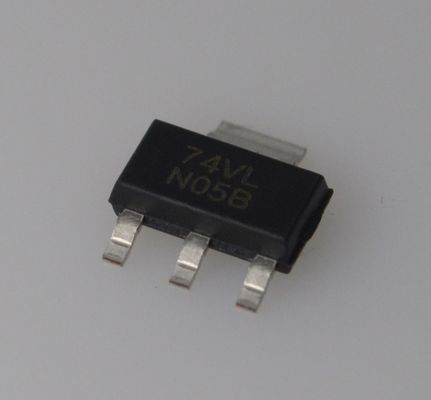

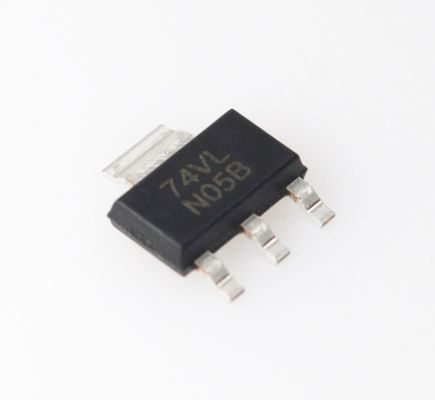

LM1117IMPX-3.3 3.3V Salida fija 800mA Regulador LDO Baja caída (1.2V) Alta precisión (± 2%) Protección térmica y de corriente SOT-223 Paquete estable con condensadores cerámicos

LM1117IMPX-3.3 Regulador LDO de 3,3 V de salida fija 800mA Baja caída (1,2 V) Alta precisión (andplusmn;2%) Protección térmica y de corriente Paquete SOT-223 Estable con condensadores cerámicos

andnbsp;

Características

andbull; Para una alternativa de reemplazo directo más nueva, consulte el TLV1117

andbull; Para reemplazos directos en la configuración de paquete SOT-223 de salida fija y funcionalidad mejorada, consulte el TLV761

andbull; Disponible en versiones de 1,8 V, 2,5 V, 3,3 V, 5 V y ajustables

andbull; Paquetes SOT-223 y WSON que ahorran espacio

andbull; Limitación de corriente y protección térmica

andbull; Corriente de salida: 800 mA

andbull; Regulación de línea: 0,2% (máximo)

andbull; Regulación de carga: 0,4% (máximo)

andbull; Rango de temperatura:

andnbsp; andndash; LM1117: 0anddeg;C a +125anddeg;C

andnbsp; andndash; LM1117I: andndash;40anddeg;C a +125anddeg;C

andnbsp;

Aplicaciones

andbull; Módulos de etapa de potencia de accionamiento de CA

andbull; PSU de red y servidor de comerciantes

andbull; CA/CC industrial

andbull; Escáneres de ultrasonido

andbull; Módulos de control de servoaccionamiento

andnbsp;

Descripción

El LM1117 es un regulador de voltaje de baja caída con una caída de 1,2 V a 800 mA de corriente de carga.

El LM1117 está disponible en una versión ajustable, que puede establecer el voltaje de salida de 1,25 V a 13,8 V con solo dos resistencias externas. Además, el dispositivo está disponible en cinco voltajes fijos, 1,8 V, 2,5 V, 3,3 V y 5 V.

El LM1117 ofrece limitación de corriente y apagado térmico. El circuito incluye una referencia de banda prohibida recortada con Zener para asegurar una precisión del voltaje de salida dentro de andplusmn;1%.

Se requiere un mínimo de un condensador de tantalio de 10 andmicro;F en la salida para mejorar la respuesta transitoria y la estabilidad.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
