AK5703EN 24 bits 192kHz Stereo ADC con bajo ruido Alto SNR (114dB) Mic Preamp Digital AGC Interfaz I2S y baja potencia para Pro Audio and IoT

AK5703EN ADC estéreo de 24 bits y 192 kHz con bajo ruido, alta SNR (114dB), preamplificador de micrófono, AGC digital, interfaz I2S y bajo consumo para audio profesional e IoT

CARACTERÍSTICAS

1. Función de grabación

  - ADC de 4 canales

  - Entrada totalmente diferencial o de un solo extremo

  - Amplificador de micrófono (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

  - Voltaje de entrada: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

  - Rendimiento del ADC:

      S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Entrada de un solo extremo

      S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Entrada totalmente diferencial

  - HPF digital para la cancelación de offset de CC (fc=3.4Hz@fs=44.1kHz)

  - Corrección de sensibilidad del micrófono (+3dB  3dB, paso de 0.75dB)

  - ALC digital (Control automático de nivel)

  - Volumen digital de entrada (+36dB  52.5dB, paso de 0.375dB, Mute)

  - Retardo de datos de salida programable

    Tiempo de retardo: 0 a 64/64fs (paso de 1/64fs)

2. Frecuencia de muestreo:

  - Modo esclavo PLL (pin BICK): 8kHz  48kHz

  - Modo esclavo PLL (pin MCKI): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - Modo maestro PLL: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

  - Modo maestro/esclavo EXT: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. Reloj de entrada PLL:

  - Pin MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

  - Pin BICK: 32fs/64fs

4. Modo maestro/esclavo

5. Formato de interfaz de audio: MSB First, complemento a 2 - 24/16 bits justificado MSB, I2S de 24/16 bits, modo TDM

6. P I/F: Control serie de 3 hilos o bus I2C (Ver 1.0, modo 400kHz)

7. Fuente de alimentación:

  - AVDD: 2.4 ~ 3.6V

  - DVDD: 1.6 ~ 1.98V

  - TVDD: 1.6 o (DVDD-0.2) ~ 3.6V

8. Corriente de alimentación: 9.0mA (Modo esclavo EXT)

9. Ta = 30  85C

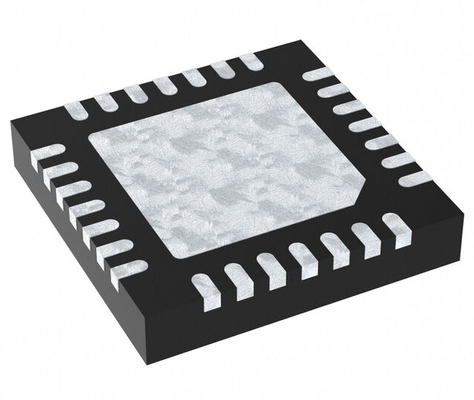

10. Paquete: 28 pines QFN (4 mm x 4 mm, paso de 0.4 mm)

DESCRIPCIÓN

El AK5703 es un convertidor A/D de 4 canales y 24 bits con amplificadores de micrófono programables y circuito ALC (Control automático de nivel). Está diseñado para aplicaciones de matriz de micrófonos de consumo. Un PLL integrado funciona con una amplia variedad de relojes, lo que permite una alta flexibilidad de diseño. Se incluyen salidas de alimentación de micrófono para polarizar micrófonos externos. Se logra un amplio rango dinámico, de 83dB con un ajuste de ganancia de micrófono de +30dB. El AK5703 está empaquetado en un paquete QFN de 28 pines que ahorra espacio.

APLICACIONES

Equipos de audio profesionales

Dispositivos de grabación (grabadoras portátiles, grabadoras de audio digitales)

Matrices de micrófonos (sistemas de conferencias, dispositivos de reconocimiento de voz)

Mezcladores e interfaces de audio (equipos de audio USB/Case

cProductos de audio para el consumidor

Auriculares de alta gama/micrófonos USB (juegos, transmisión en vivo, creación de contenido)

Altavoces inteligentes (captura de voz de alta fidelidad)

Reproductores de música portátiles (compatibilidad con audio de alta resolución)

Dispositivos de interacción por voz e IoT

Sistemas domésticos inteligentes (asistentes de voz, concentradores inteligentes)

Sistemas de voz en el automóvil (reducción de ruido, captación de campo lejano)

Micrófonos inalámbricos (micrófonos de karaoke, micrófonos de transmisión)

Sistemas de radiodifusión y conferencias

Micrófonos de conferencia (captación omnidireccional/direccional)

Grabación de calidad de transmisión (podcasting, radio)
