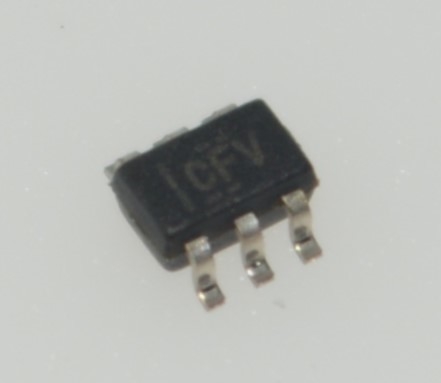

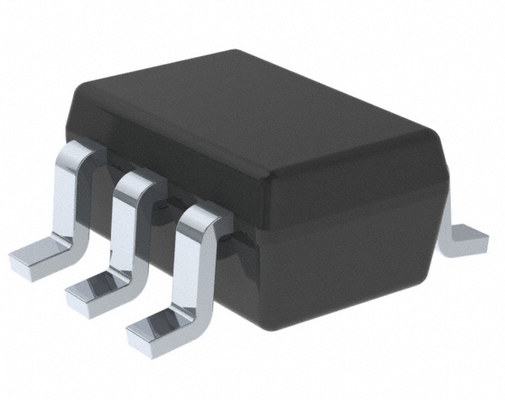

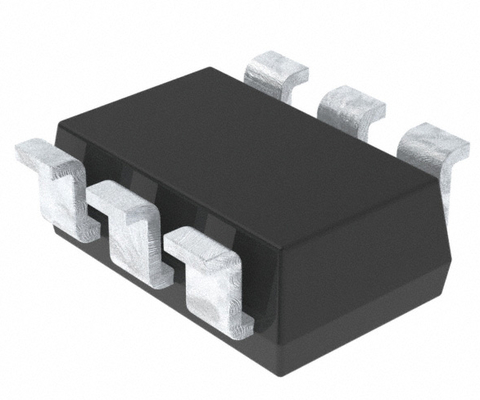

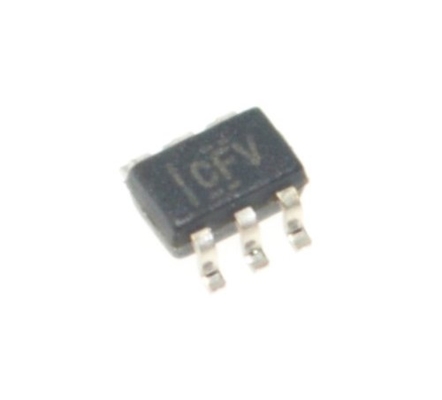

INA214AIDCKR 26V Monitor de derivación de corriente de precisión 100μV Offset SC70-6 Package Amplio rango de 2.7-26V Bajo 85μA Sensor bidireccional de coeficiente intelectual - Ideal para la batería / gestión de energía

INA214AIDCKR Monitor de derivación de corriente de precisión de 26 V, offset de 100 µV, paquete SC70-6, amplio rango de 2,7-26 V, bajo IQ de 85 µA, detección bidireccional - Ideal para gestión de batería/energía

Características

• Formato actualizado para que coincida con el nuevo diseño y flujo de TI. Las tablas, figuras y referencias cruzadas utilizan una nueva secuencia de numeración en todo el documento. Amplio rango de modo común: –0,3 V a 26 V

• Tensión de offset: ±35 µV (máximo, INA210) (permite caídas de derivación de 10 mV a escala completa)

• Precisión:

– Error de ganancia (máximo sobre la temperatura):

  • ±0,5% (Versión C)

  • ±1% (Versiones A y B)

– Deriva de offset de 0,5 µV/°C (máximo)

– Deriva de ganancia de 10 ppm/°C (máximo)

• Elección de ganancias:

– INA210: 200 V/V

– INA211: 500 V/V

– INA212: 1000 V/V

– INA213: 50 V/V

– INA214: 100 V/V

– INA215: 75 V/V

• Corriente de reposo: 100 µA (máximo)

• Paquetes SC70 y UQFN delgados: todos los modelos

Aplicaciones

• Computadoras portátiles

• Teléfonos celulares

• Equipos de telecomunicaciones

• Gestión de energía

• Cargadores de batería

Descripción

Los INA21x son monitores de derivación de corriente (también llamados amplificadores de detección de corriente) con salida de tensión que se utilizan comúnmente para la protección contra sobrecorriente, la medición precisa de corriente para la optimización del sistema o en circuitos de retroalimentación de bucle cerrado. Esta serie de dispositivos puede detectar caídas a través de derivaciones a tensiones de modo común de –0,3 V a 26 V, independientemente de la tensión de alimentación. Hay seis ganancias fijas disponibles: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V o 1000 V/V. El bajo offset de la arquitectura de deriva cero permite la detección de corriente con caídas máximas a través de la derivación de tan solo 10 mV a escala completa.

Estos dispositivos funcionan con una única fuente de alimentación de 2,7 V a 26 V, consumiendo un máximo de 100 µA de corriente de alimentación. Todas las versiones están especificadas en el rango de temperatura de funcionamiento extendido (–40 °C a +125 °C) y se ofrecen en paquetes SC70 y UQFN.
