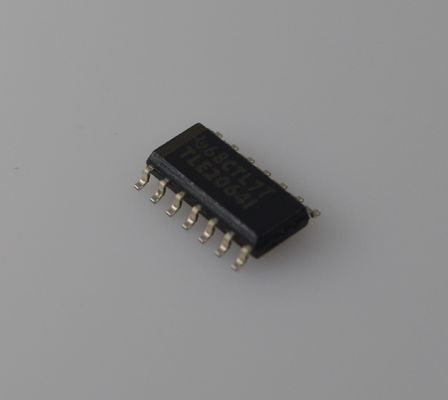

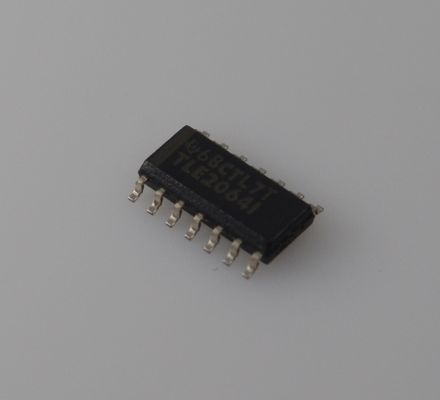

TLE2064IDR Quad de precisión JFET-Input Op-Amp con ancho de banda de 10 MHz 45V/μs Tasa de deslizamiento Bajo ruido (16nV/√Hz) ±2V a ±20V Suministro EMI endurecido y grado automotriz para acondicionamiento de señal de alta velocidad

TLE2064IDR Amplificador operacional cuádruple de precisión con entrada JFET con ancho de banda de 10MHz, velocidad de respuesta de 45V/µs, bajo ruido (16nV/√Hz) y suministro de ±2V a ±20V, endurecido contra EMI y grado automotriz para acondicionamiento de señal de alta velocidad

Características

• 2 × Ancho de banda (2MHz) de los amplificadores operacionales TL06x y TL03x

• Baja corriente de suministro: 290µA/Ch (típico)

• Ajuste de voltaje de offset en chip para un mejor rendimiento de CC

• Alta capacidad de salida, especificada en cargas de 100Ω

• Menor nivel de ruido que las generaciones anteriores de BiFET de baja potencia

Aplicaciones

• Control digital completo del motor

• Unidad de control de vuelo

• Módulo de entrada analógica

Descripción

La serie TLE206x de amplificadores operacionales de entrada JFET de baja potencia duplica el ancho de banda de las generaciones anteriores de familias TL06x y TL03x BiFET sin aumentar significativamente el consumo de energía. El proceso Excalibur de Texas Instruments también ofrece un nivel de ruido más bajo que el TL06x y TL03x. El ajuste Zener en chip del voltaje de offset produce grados de precisión para aplicaciones acopladas en CC. Los dispositivos TL206x son compatibles con otros BiFET de Texas Instruments, ya que los dispositivos se pueden usar para duplicar el ancho de banda de los circuitos TL06x y TL03x o para reducir el consumo de energía de los circuitos TL05x, TL07x y TL08x en casi un 90%.

Los amplificadores operacionales BiFET ofrecen la impedancia de entrada inherentemente más alta de los transistores de entrada JFET, sin sacrificar la capacidad de salida asociada con los amplificadores bipolares. Estas características del dispositivo están diseñadas para la interfaz con sensores de alta impedancia o señales de CA de bajo nivel. Los dispositivos también tienen una respuesta de CA inherentemente mejor que los dispositivos bipolares o CMOS que tienen un consumo de energía comparable. La familia TLE206x presenta un circuito de alta capacidad de salida capaz de controlar cargas de 100Ω con suministros tan bajos como ±5V. Esto los hace especialmente adecuados para controlar cargas de transformadores en módems y otras aplicaciones que requieren buenas características de CA, baja potencia y alta capacidad de salida.

Debido a que los amplificadores operacionales BiFET están diseñados para usarse con fuentes de alimentación duales, se debe tener cuidado de observar los límites de voltaje de entrada de modo común y el swing de salida cuando se opera con una sola fuente de alimentación. Se requiere polarización de CC de la señal de entrada y las cargas deben terminarse en un nodo de tierra virtual a la mitad del suministro. El generador de tierra virtual integrado TLE2426 de Texas Instruments es útil cuando se operan amplificadores BiFET con una sola fuente de alimentación.

Los TLE206x están totalmente especificados a ±15V y ±5V. Para el funcionamiento en sistemas de bajo voltaje o de una sola fuente de alimentación, se recomiendan las familias de amplificadores operacionales LinCMOS de Texas Instruments (prefijos TLC- y TLV-). Al pasar de amplificadores BiFET a CMOS, se debe prestar especial atención a los requisitos de velocidad de respuesta y ancho de banda y a la carga de salida. Los amplificadores operacionales CMOS TLV2432 y TLV2442 de Texas Instruments son excelentes opciones a considerar.

INFORMACIÓN

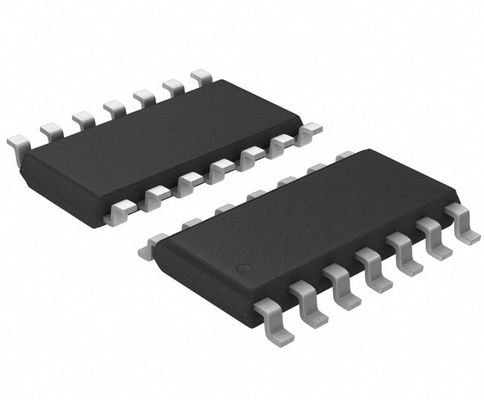

Dibujo
