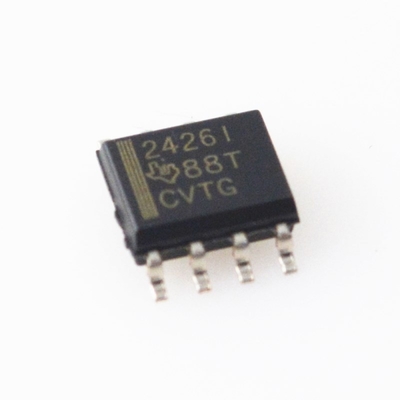

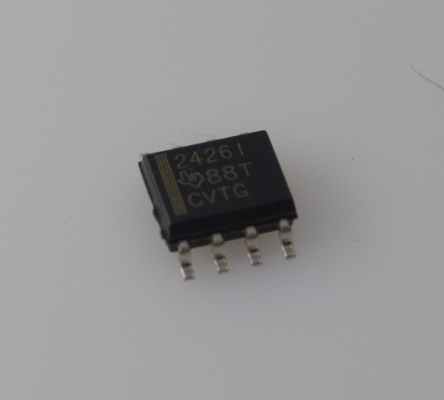

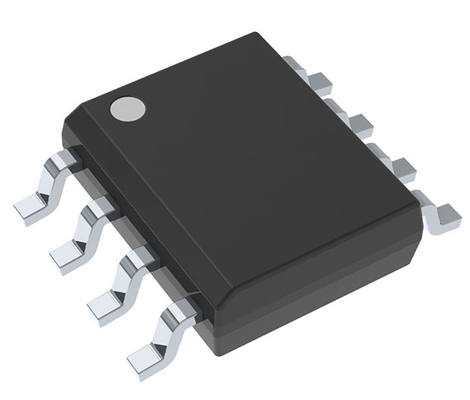

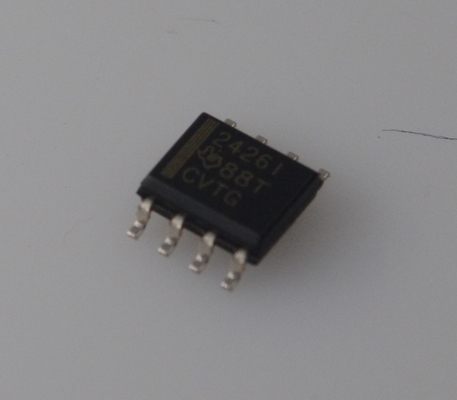

IC de referencia de tierra virtual de precisión TLE2426IDR con precisión de ±0,05 %, salida de 1 mA, entrada amplia de 1,4 V a 40 V, baja TC (35 ppm/°C) y protección contra cortocircuitos para sistemas de alimentación única

TLE2426IDR Circuito Integrado de Referencia de Tierra Virtual de Precisión con Precisión de ±0.05%, Salida de 1 mA, Entrada Amplia de 1.4 V a 40 V, Baja TC (35 ppm/°C) y Protección contra Cortocircuitos para Sistemas de Suministro Único

Características

Tierra Virtual 1/2 VI para Sistemas Analógicos

Paquete TO-226AA de 3 terminales autocontenido

Funcionamiento de micropotencia...170 µA típicos, VI = 5 V

Amplio rango de VI...4 V a 40 V

Alta capacidad de corriente de salida

  − Fuente...20 mA típicos

  − Sumidero...20 mA típicos

Excelente regulación de salida

− −45 µV típicos a IO = 0 a −10 mA

− +15 µV típicos a IO = 0 a +10 mA

Salida de baja impedancia...0.0075 Ω típicos

Pin de reducción de ruido (solo paquetes D, JG y P)

Aplicaciones

1. Circuitos de amplificadores operacionales de suministro único
Genera una tierra virtual (VCC/2) para amplificadores operacionales de suministro único (por ejemplo, TLE202x, serie TLV), eliminando la necesidad de fuentes de alimentación duales.
Casos de uso típicos: acondicionamiento de señal, interfaces de sensores, preamplificación de audio.

2. Sistemas de adquisición de datos (DAQ)
Proporciona una referencia de riel medio estable para circuitos ADC/DAC, lo que permite una oscilación de señal bipolar (por ejemplo, +2.5 V de un suministro único de 5 V).
Casos de uso típicos: sensores industriales, instrumentos biomédicos.

3. Dispositivos portátiles/alimentados por batería
La baja corriente de reposo (400 uA) y el amplio rango de voltaje de entrada (1.4 V a 40 V) lo hacen ideal para aplicaciones alimentadas por batería con fluctuaciones de voltaje.
Casos de uso típicos: medidores portátiles, nodos de sensores inalámbricos.

4. Electrónica automotriz
Calificado AEC-Q100 para un rendimiento confiable en entornos de alta temperatura y alta vibración, adecuado para la gestión de energía del vehículo y el procesamiento de señales de sensores.

5. Equipos de prueba y medición
La alta precisión (+0.05%) y la baja deriva de temperatura (35 ppm/°C) garantizan referencias de voltaje estables en multímetros, osciloscopios y otros instrumentos de precisión.

Descripción

En aplicaciones de acondicionamiento de señal que utilizan una sola fuente de alimentación, se requiere un voltaje de referencia igual a la mitad del voltaje de suministro para la terminación de todas las tierras de señal analógicas. Texas Instruments presenta una tierra virtual de precisión cuyo voltaje de salida siempre es igual a la mitad del voltaje de entrada, el TLE2426 “divisor de riel.”

La combinación única de un amplificador operacional de alto rendimiento y micropotencia y un divisor recortado de precisión en un solo chip de silicio da como resultado una relación VO/VI precisa de 0.5 mientras se absorbe y se proporciona corriente. El TLE2426 proporciona una salida de baja impedancia con una capacidad de sumidero y fuente de 20 mA mientras consume menos de 280 µA de corriente de suministro en todo el rango de entrada de 4 V a 40 V. Un diseñador no necesita pagar el precio en términos de espacio en la placa para una tierra de señal convencional que consta de resistencias, condensadores, amplificadores operacionales y referencias de voltaje. El rendimiento y la precisión del TLE2426 están disponibles en un paquete LP de 3 terminales fácil de usar y que ahorra espacio. Para un mayor rendimiento, los paquetes opcionales de 8 pines proporcionan un pin de reducción de ruido. Con la adición de un condensador externo (CNR), el ruido pico a pico se reduce mientras que se mejora el rechazo de la ondulación de la línea.

La tolerancia de salida inicial para un solo sistema de 5 V o 12 V es mejor que el 1% con un 3.6% en todo el rango de entrada de 40 V. El rechazo de la ondulación supera los 12 bits de precisión. Ya sea que la aplicación sea para un front-end de adquisición de datos, terminación de señal analógica o simplemente una referencia de voltaje de precisión, el TLE2426 elimina una fuente importante de error del sistema.
