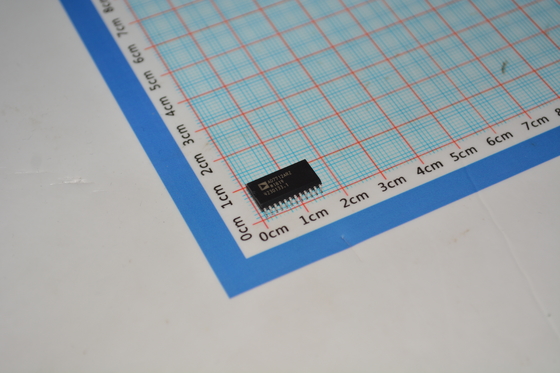

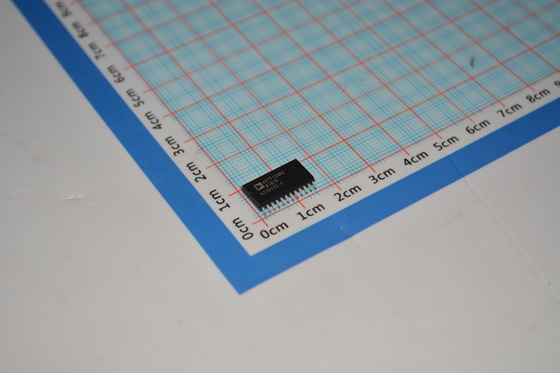

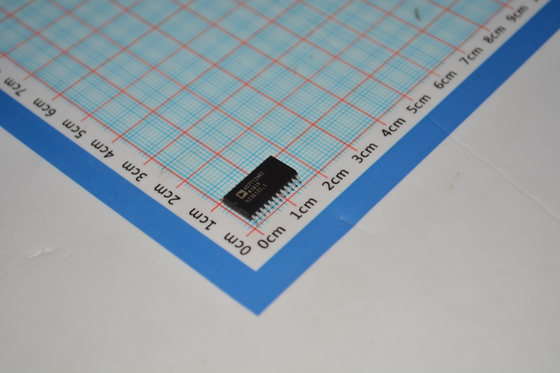

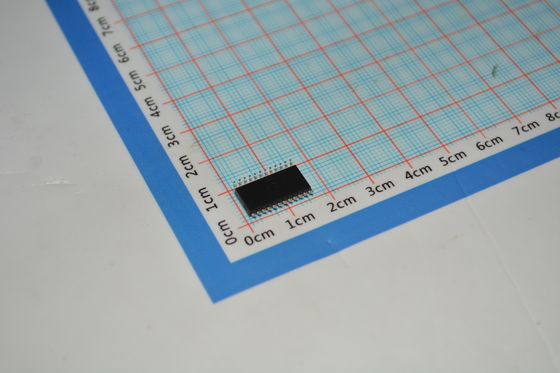

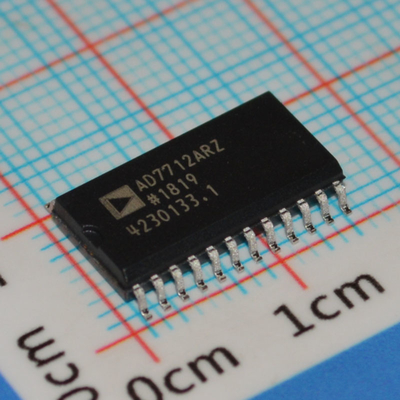

AD7712ARZ ADC de 24 bits Σ-Δ con PGA de bajo ruido integrado, funcionamiento a 5V/3V, alta precisión, filtrado flexible y baja potencia para detección de precisión

AD7712ARZ 24-bit ySigma;-yDelta; ADC con bajo ruido en el chip PGA 5V/3V de operación de alta precisión de filtración flexible y baja potencia para detección de precisión

ynbsp;

Características

ADC de equilibrio de carga

24 bits No hay códigos faltantes

0.0015% No linealidad

Canales de entrada analógicos de alto y bajo nivel

Ganancia programable para ambas entradas

ynbsp; Ganancias de 1 a 128

ynbsp; Entrada diferencial para el canal de bajo nivel

Filtro de paso bajo con cortes de filtro programables

Capacidad para leer/escribir coeficientes de calibración

Interfaz en serie de microcontrolador bidireccional

Opción de referencia interna/externa

Operación de suministro único o doble

Baja potencia (25 mW típico) con modo apagado

ynbsp; (100 W tipo)

ynbsp;

Las aplicaciones

Control de procesos

Transmisores inteligentes

Instrumentos industriales portátiles

ynbsp;

Descripción

El AD7712 es un frontal analógico completo para aplicaciones de medición de baja frecuencia.El dispositivo tiene dos canales de entrada analógicos y acepta señales de bajo nivel directamente de un transductor o de alto nivel (y más;4 VREF) señala y emite una palabra digital en serie. Emplea una técnica de conversión sigma-delta para lograr un rendimiento de hasta 24 bits sin falta de códigos.La señal de entrada de bajo nivel se aplica a una parte frontal de ganancia programable basada en un modulador analógicoLa entrada analógica de alto nivel se atenúa antes de ser aplicada al mismo modulador.La primera muesca de este filtro digital se puede programar a través del registro de control en el chip, que permite ajustar el límite del filtro y el tiempo de sedimentación.

Normalmente, uno de los canales se utiliza como canal principal y el segundo canal como entrada auxiliar para medir periódicamente un segundo voltaje.La pieza puede ser accionada desde una sola fuente de alimentación (conectando el pin VSS a AGND), siempre que las señales de entrada de la entrada analógica de bajo nivel sean más positivas que 30 mV. Tomando el pin VSS negativo, la pieza puede convertir las señales a menos de 30 mV;VREF en esta entrada de bajo nivelEsta entrada de bajo nivel, así como la entrada de referencia, presenta una capacidad de entrada diferencial.

El AD7712 es ideal para su uso en sistemas inteligentes basados en microcontroladores.La selección del canal de entrada, la configuración de ganancia y la polaridad de la señal se pueden configurar en el software utilizando la serie bidireccional.puertoEl AD7712 también contiene opciones de autocalibración, calibración del sistema y calibración de fondo, y permite al usuario leer y escribir los registros de calibración en el chip.

La construcción CMOS garantiza una baja disipación de energía y un modo de apagado programable por hardware reduce el consumo de energía de espera a sólo 100 y micro;W típicos. 0.3 pulgadas de ancho, plástico y hermético envasado en doble línea (DIP), así como un paquete de contorno pequeño de 24 plomo (SOIC).

ynbsp;

Información

ynbsp;

Dibujo

ynbsp;
