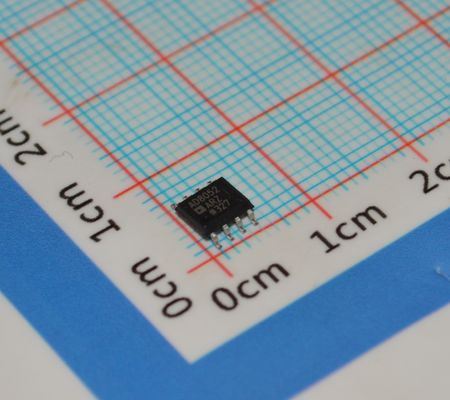

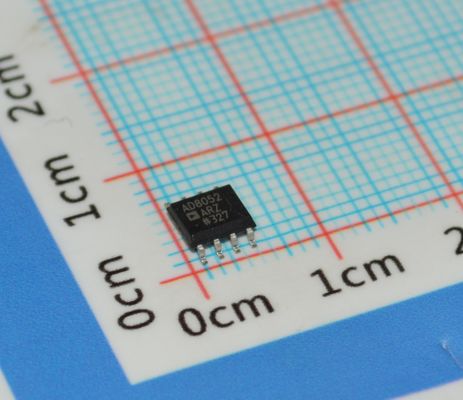

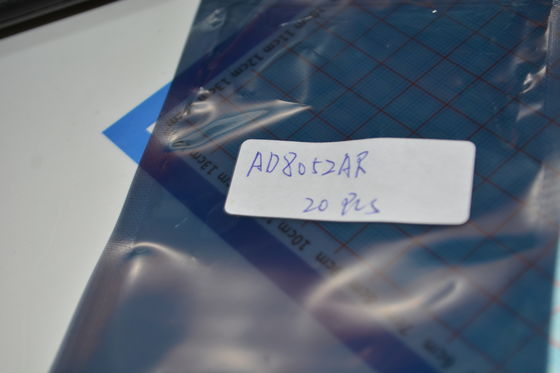

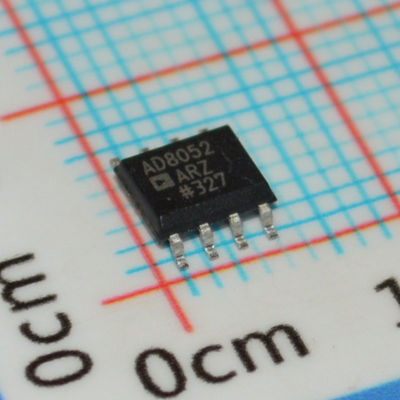

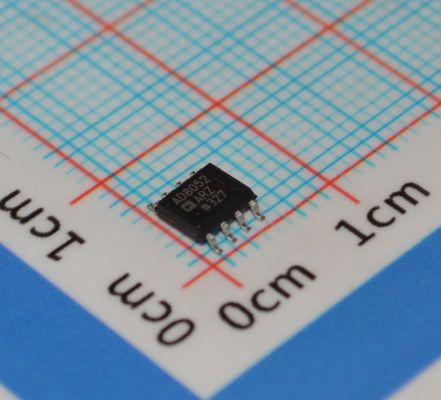

AD8052AR Amplificador Operacional de Alta Velocidad 300MHz Bajo Ruido 4.5nV/√Hz Operación 5V Salida Rail-to-Rail Baja Distorsión y 160mA de Impulso de Salida para Buffers de Video/ADC

AD8052AR Amplificador Operacional de 300MHz de Alta Velocidad, Bajo Ruido 4.5nV/√(Hz), Operación a 5V, Salida Rail-to-Rail, Baja Distorsión y 160mA de Impulso de Salida para Buffers de Video/ADC

CARACTERÍSTICAS

Alta velocidad y rápido asentamiento a 5 V

  Ancho de banda de 110 MHz, -3 dB (G = +1) (AD8051/AD8052)

  Ancho de banda de 150 MHz, -3 dB (G = +1) (AD8054)

  Velocidad de respuesta de 145 V/µs

  Tiempo de asentamiento de 50 ns al 0.1%

Operación de suministro único

  Las salidas oscilan a menos de 25 mV de cualquiera de los rieles

  Rango de voltaje de entrada: -0.2 V a +4 V; VS = 5 V

Especificaciones de video (G = +2)

  Planitud de ganancia de 0.1 dB: 20 MHz; RL = 150 Ω

  Ganancia/fase diferencial: 0.03%/0.03°

Baja distorsión

  -80 dBc armónico total @ 1 MHz, RL = 100 Ω

Capacidad de impulso de carga excepcional

  Impulsa 45 mA, 0.5 V de los rieles de alimentación (AD8051/AD8052)

  Impulsa una carga capacitiva de 50 pF (G = +1) (AD8051/AD8052)

Bajo consumo: 2.75 mA/amplificador (AD8054)

Bajo consumo: 4.4 mA/amplificador (AD8051/AD8052)

APLICACIONES

Filtros activos

Controladores analógico-digitales

Buffer de reloj

Video para el consumidor

Cámaras profesionales

Sistemas de imágenes CCD

CD/DVD ROMs

DESCRIPCIÓN

El AD8051 (simple), AD8052 (doble) y AD8054 (cuádruple) son amplificadores de retroalimentación de voltaje de alta velocidad y bajo costo. Los amplificadores operan con suministros de +3 V, +5 V o ±5 V con baja corriente de suministro. Tienen verdadera capacidad de suministro único con un rango de voltaje de entrada que se extiende 200 mV por debajo del riel negativo y dentro de 1 V del riel positivo.

A pesar de su bajo costo, el AD8051/AD8052/AD8054 proporciona un excelente rendimiento y versatilidad en general. El voltaje de salida oscila a menos de 25 mV de cada riel, proporcionando el máximo rango dinámico de salida con una excelente recuperación de sobrecarga.

El AD8051/AD8052/AD8054 son adecuados para electrónica de video, cámaras, conmutadores de video o cualquier equipo portátil de alta velocidad. La baja distorsión y el rápido asentamiento los hacen ideales para aplicaciones de filtro activo.

El AD8051/AD8052 en el SOIC de 8 pines, el AD8052 en el MSOP, el AD8054 en el SOIC de 14 pines y los paquetes TSSOP de 14 pines están disponibles en el rango de temperatura extendido de -40°C a +125°C.

INFORMACIÓN

Dibujo

Nuestra ventaja:

• Productos de alta calidad --- nuestras ofertas son 100% nuevas y originales, ROHS
• Precio competitivo --- buenos canales de compra con buen precio.
• Servicio profesional --- pruebas estrictas de calidad antes del envío y un perfecto servicio postventa después de la compra.
• Inventario adecuado --- Con el apoyo de nuestro sólido equipo de compras,
• Entrega rápida --- enviaremos los productos dentro de 1-3 días hábiles después de que se confirme el pago.

asegúrese de satisfacer su necesidad de todo tipo de componentes.^_^


Lista de productos
Suministramos una serie de componentes electrónicos, una gama completa de semiconductores, componentes activos y pasivos. Podemos ayudarle a obtener todo para la lista de materiales (BOM) de la PCB, en una palabra, puede obtener una solución integral aquí,


Las ofertas incluyen:
Circuito Integrado, IC de Memoria, Diodo, Transistor, Condensador, Resistencia, Varistor, Fusible, Recortador y Potenciómetro, Transformador, Batería, Cable, Relé, Interruptor, Conector, Bloque de Terminales, Cristal y Oscilador, Inductor, Sensor, Transformador, Controlador IGBT, LED, LCD, Convertidor, PCB (Placa de Circuito Impreso), PCBA (Ensamblaje de PCB)

Fuertes en Marca:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
