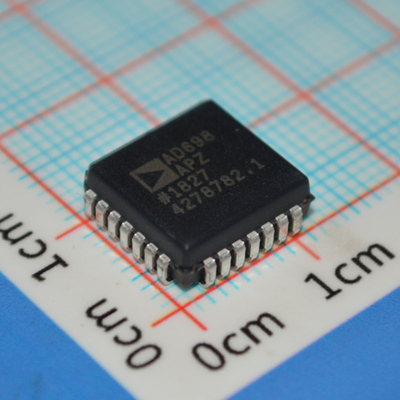

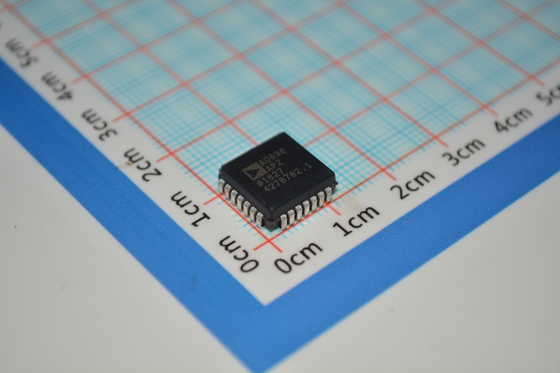

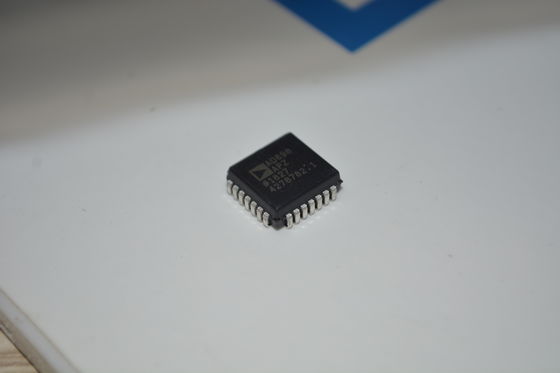

Acondicionador de señal LVDT AD698APZ ±12V a ±15V Operación Ancho de banda de 20 kHz 0.25% Linealidad Suministro único/doble Rango de temperatura industrial para detección de posición y control de movimiento

AD698APZ Acondicionador de señal LVDT yplusmn;12V a yplusmn;15V Operación Ancho de banda de 20 kHz 0.25% Linealidad Suministro único/doble Rango de temperatura industrial para detección de posición yamp; Control de movimiento

andnbsp;

CARACTERÍSTICAS

Solución de un solo chip, contiene oscilador interno y referencia de voltaje

No se requieren ajustes

Interfaz con LVDT de medio puente, 4 hilos

Salida de CC proporcional a la posición

Rango de frecuencia de 20 Hz a 20 kHz

Salida unipolar o bipolar

También decodificará señales de puente de CA

Rendimiento excepcional

andnbsp; Linealidad: 0.05%

andnbsp; Voltaje de salida: 11 V

andnbsp; Deriva de ganancia: 20 ppm/C (típ.)

andnbsp; Deriva de offset: 5 ppm/C (típ.)

andnbsp;

APLICACIONES

La mayoría de las aplicaciones para el AD598 también se pueden implementar con el AD698. Consulte las aplicaciones escritas para el AD598 para obtener una explicación detallada.

Consulte la hoja de datos del AD598 para:

andndash; Balanza de pesaje de anillo de prueba

andndash; Operación síncrona de múltiples LVDT

andndash; Circuito de posición a frecuencia de alta resolución

Este circuito se puede utilizar para puentes resistivos como galgas extensométricas, o para puentes inductivos o capacitivos que se utilizan comúnmente para sensores de presión o flujo. Las salidas de señal de bajo nivel de estos sensores son susceptibles al ruido y a la interferencia y son buenos candidatos para las técnicas de procesamiento de señales de CA.

andnbsp;

DESCRIPCIÓN

El AD698 es un subsistema completo y monolítico de acondicionamiento de señal de Transformador Diferencial Lineal Variable (LVDT). Se utiliza junto con los LVDT para convertir la posición mecánica del transductor en un voltaje de CC unipolar o bipolar con un alto grado de precisión y repetibilidad. Todas las funciones del circuito están incluidas en el chip. Con la adición de algunos componentes pasivos externos para establecer la frecuencia y la ganancia, el AD698 convierte la salida bruta del LVDT en una señal de CC escalada. El dispositivo funcionará con LVDT de medio puente, LVDT conectados en la configuración opuesta en serie (4 hilos) y RVDT.

El AD698 contiene un oscilador de onda sinusoidal de baja distorsión para impulsar el primario del LVDT. Se utilizan dos canales de demodulación síncrona del AD698 para detectar la amplitud primaria y secundaria. La parte divide la salida del secundario por la amplitud del primario y multiplica por un factor de escala. Esto elimina los errores del factor de escala debido a la deriva en la amplitud del accionamiento primario, mejorando el rendimiento y la estabilidad de la temperatura.

El AD698 utiliza una arquitectura ratiométrica única para eliminar varias de las desventajas asociadas con los enfoques tradicionales para la interfaz LVDT. Los beneficios de este nuevo circuito son: no se necesitan ajustes; se mejora la estabilidad de la temperatura; y se mejora la intercambiabilidad del transductor.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
