AP1501-K5G-13 Convertidor reductor de 5V/3A con entrada de 4.5-40V 90% de eficiencia Baja corriente de reposo Apagado térmico Frecuencia de 500kHz y paquete SOT-23

AP1501-K5G-13 Convertidor de paso a paso de 5V/3A con 4.5-40V de entrada 90% de eficiencia Baja desconexión térmica de corriente quiescente 500kHz Frecuencia y amplificador paquete SOT-23

ynbsp;

Características

ybull; Tensión de salida: 3.3V, 5V, 12V y versión de salida ajustable

ybull; Variedad de voltaje de salida de versión ajustable, de 1,23V a 37V + 4%

ybull; 150 kHz +15% de frecuencia de conmutación fija

ybull; Modo de tensión Control PWM no síncrono

y bull; Protección contra apagones térmicos y límites de corriente

ybull; entrada de control de apagado ON/OFF

y bull; la tensión de funcionamiento puede ser de hasta 40V

corriente de carga de salida: 3A

ybull; modo de espera de baja potencia

ybull; Transistor de conmutación incorporado en el chip

y toro; paquetes TO263-5 y TO220-5

y bull; totalmente libre de plomo y totalmente conforme a la Directiva RoHS (Notas 1 y 2)

Dispositivo "verde" sin halógenos y sin antimonio (nota 3)

ynbsp;

Aplicaciones

ybull; Regulador sencillo de baja velocidad de alta eficiencia

ybull; reguladores de conmutación de tarjetas

ybull; convertidor positivo a negativo

ynbsp;

Descripción

El AP1501 es un convertidor de CC/CC completamente integrado, con la capacidad de conducir carga 3A sin necesidad de componentes de conductor adicionales.El AP1501 opera a una frecuencia de conmutación de 150 kHz, lo que permite el uso de componentes de filtro de pequeño tamañoComo resultado, se reduce el espacio del tablero y se reducen los costos de los BOM.

El AP1501 ha integrado la función de apagado que permite activar el modo de espera a través de una entrada de señal lógica externa.La compensación interna facilita el control de retroalimentación para la regulación de la línea y la carga sin la necesidad de un circuito externoEl AP1501 tiene una función de apagado térmico y límite de corriente incorporada para evitar daños por alta temperatura de funcionamiento y alta corriente de funcionamiento en el interruptor de salida.

Las características adicionales incluyen una tolerancia garantizada de +/- 4% en la tensión de salida en condiciones de carga de entrada y salida especificadas, y +/- 15% en la frecuencia del oscilador.El AP1501 ofrece tensiones de salida fijas y ajustablesPara salidas fijas, el AP1501 admite 3.3V, 5.0V y 12V. Las opciones de paquetes disponibles son los paquetes TO263 y TO220 estándar de 5 conductores.

ynbsp;

Información

ynbsp;

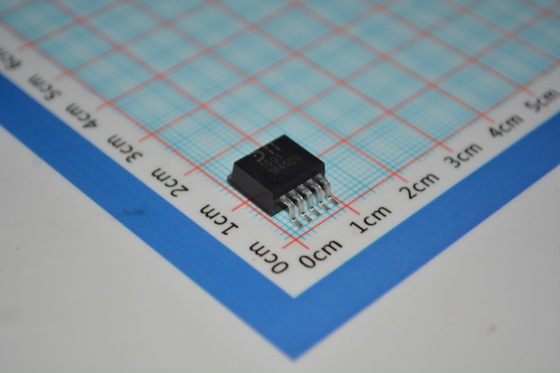

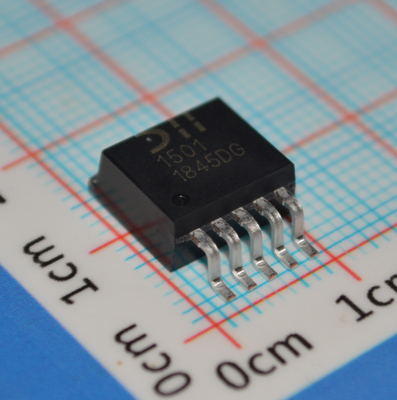

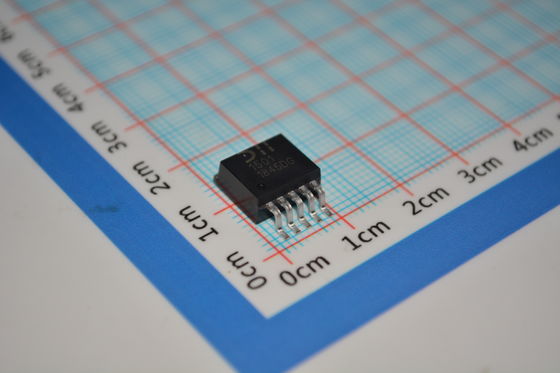

Dibujo
