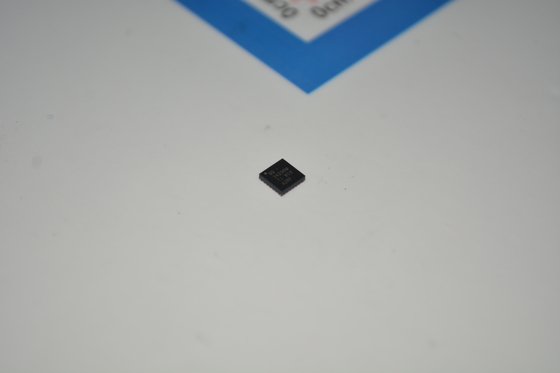

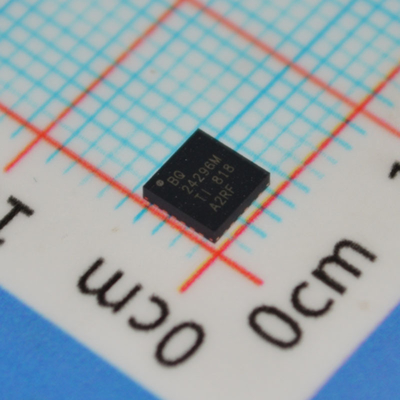

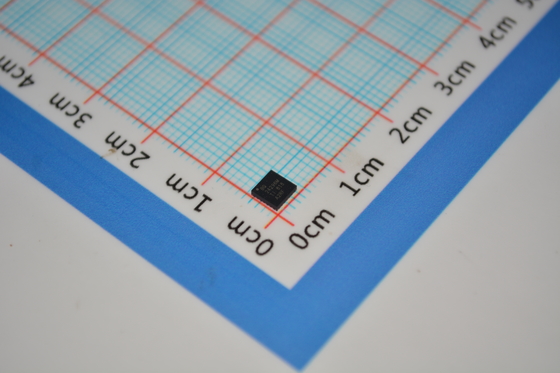

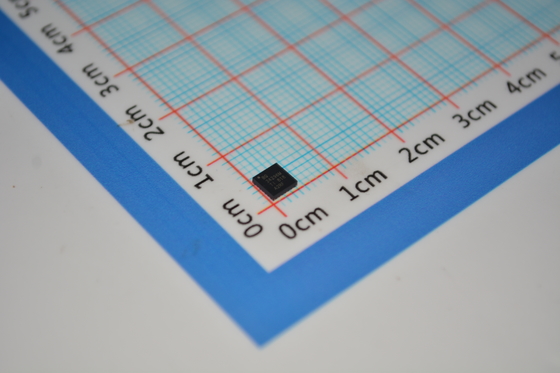

BQ24296MRGER 2A Cargador de iones de litio de célula única con 3,9V-6,2V de entrada Regulación térmica de control I2C 20V OVP y paquete QFN de 3 mm × 3 mm

BQ24296MRGER Cargador de ion-litio de una sola celda de 2 A con entrada de 3,9 V-6,2 V, control I2C, regulación térmica, protección contra sobretensión de 20 V y paquete QFN de 3 mm × 3 mm

andnbsp;

Características

andbull; Cargador de 3 A de modo conmutado de alta eficiencia del 90%

andbull; Cargador compatible con USB de entrada única de 3,9 V a 6,2 V con protección contra sobretensión de 6,4 V

andndash; El límite de voltaje y corriente de entrada admite USB 2.0 y USB 3.0

andndash; Límite de corriente de entrada: 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A y 3 A

andbull; USB OTG con salida ajustable de 4,55 V a 5,5 V a 1 A o 1,5 A

andndash; Arranque OTG rápido (22 ms típicos)

andndash; Eficiencia del modo Boost de 5 V del 90%

andndash; Protección contra sobrecorriente en modo Hiccup precisa y ±15%

andbull; Gestión de la ruta de alimentación Narrow VDC (NVDC)

andndash; Encendido instantáneo del sistema sin batería o batería profundamente descargada

andndash; Funcionamiento de diodo ideal en modo de suplemento de batería

andbull; Frecuencia de conmutación de 1,5 MHz para un inductor de 1,2 mm de perfil bajo

andbull; Puerto I2C para un rendimiento óptimo del sistema y generación de informes de estado

andbull; Carga de batería autónoma con o sin gestión del host

andndash; Habilitación de carga de batería

andndash; Preacondicionamiento de carga de batería

andndash; Terminación y recarga de carga

andbull; Alta precisión

andndash; Regulación de voltaje de carga de ±0,5%

andndash; Regulación de corriente de carga de ±7%

andndash; Regulación de corriente de entrada de ±7,5%

andndash; Regulación de voltaje de salida de ±3% en modo Boost USB OTG

andbull; Alta integración

andndash; Gestión de la ruta de alimentación

andndash; MOSFET de conmutación síncrona

andndash; Detección de corriente integrada

andndash; Diodo de arranque

andndash; Compensación de bucle interna

andbull; Seguridad

andndash; Detección de temperatura de la batería para cargar y descargar en modo OTG

andndash; Temporizador de seguridad de carga de la batería

andndash; Regulación térmica y apagado térmico

andndash; Protección contra sobretensión de entrada y del sistema

andndash; Protección contra sobrecorriente del MOSFET

andbull; Salidas de estado de carga para LED o procesador host

andbull; Capacidad de seguimiento de potencia máxima mediante la regulación del voltaje de entrada

andbull; Corriente de fuga de batería baja de 20 μA y modo de envío de soporte

andbull; Paquete VQFN-24 de 4 mm x 4 mm

andnbsp;

Aplicaciones

andbull; Tablet PC, teléfono inteligente, dispositivos de Internet

andbull; Altavoz de audio portátil

andnbsp;

Descripción

El bq24296M es un dispositivo de gestión de carga de batería de modo conmutado y gestión de la ruta de alimentación del sistema altamente integrado para baterías de iones de litio y polímero de litio de 1 celda en una amplia gama de aplicaciones de teléfonos inteligentes y tabletas. Su ruta de alimentación de baja impedancia optimiza la eficiencia de funcionamiento en modo conmutado, reduce el tiempo de carga de la batería y prolonga la vida útil de la batería durante la fase de descarga. La interfaz serie I2C con ajustes de carga y del sistema convierte al dispositivo en una solución verdaderamente flexible.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
