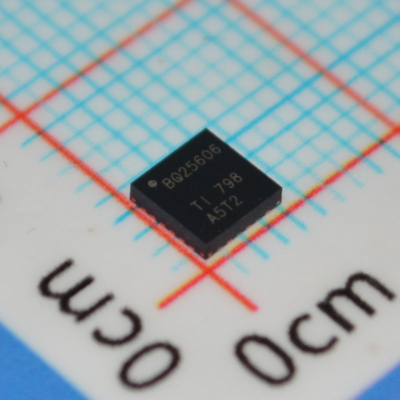

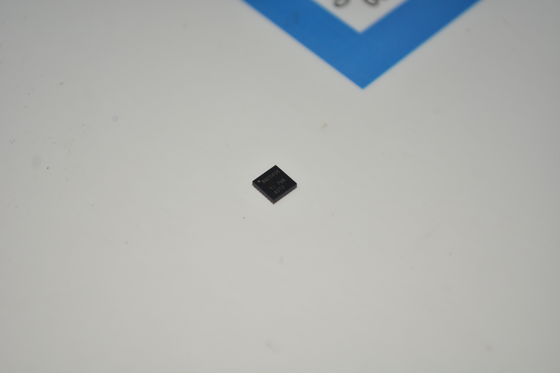

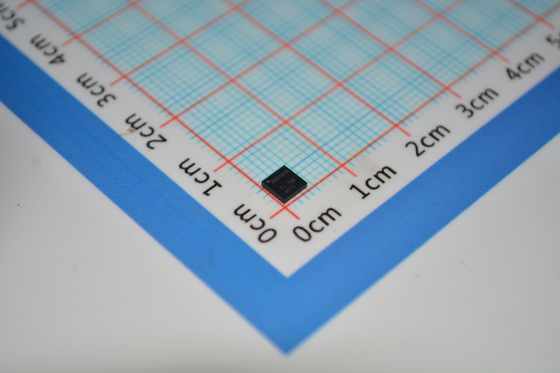

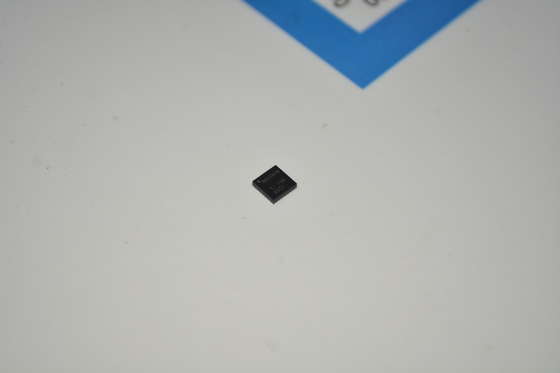

BQ25606RGER 3A IC de carga rápida con 3.9V-14V Control de entrada I2C 30V OVP NVDC Ruta de alimentación 3mm × 3mm QFN 92% Eficiencia MOSFET integrados y regulación térmica

BQ25606RGER IC de cargador rápido de 3A con entrada de 3.9V-14V, control I2C, OVP de 30V, ruta de alimentación NVDC, 3mm×3mm QFN, 92% de eficiencia, MOSFETs integrados y regulación térmica

andnbsp;

Características

andbull; Cargador buck de modo conmutado síncrono de alta eficiencia, 1.5 MHz

andndash; 92% de eficiencia de carga a 2 A desde una entrada de 5 V

andndash; Optimizado para entrada de voltaje USB (5 V)

andbull; Admite USB On-The-Go (OTG)

andndash; Convertidor boost con hasta 1.2 A de salida

andndash; 92% de eficiencia boost a 1 A de salida

andndash; Límite de corriente constante (CC) preciso

andndash; Arranque suave hasta una carga capacitiva de 500 µF

andndash; Protección contra cortocircuitos de salida

andbull; Entrada única para admitir entrada USB y adaptadores de alto voltaje

andndash; Admite un rango de voltaje de entrada de 3.9 V a 13.5 V con una clasificación de voltaje de entrada máxima absoluta de 22 V

andndash; Seguimiento de potencia máxima mediante límite de voltaje de entrada de hasta 4.6 V (VINDPM)

andndash; El umbral VINDPM rastrea automáticamente el voltaje de la batería

andndash; Detecta automáticamente adaptadores USB SDP, DCP y no estándar

andbull; Alta eficiencia de descarga de la batería con MOSFET de descarga de batería de 19.5 mΩ

andbull; Gestión de ruta de alimentación Narrow VDC (NVDC)

andndash; Encendido instantáneo funciona sin batería o batería profundamente descargada

andndash; Operación de diodo ideal en modo de suplemento de batería

andbull; La alta integración incluye todos los MOSFET, detección de corriente y compensación de bucle

andbull; 58 µA de baja corriente de fuga de la batería con espera de voltaje del sistema

andbull; Alta precisión

andndash; Regulación de voltaje de carga de ±0.5%

andndash; ±6% a una regulación de corriente de carga de 1.2 A y 1.8 A

andndash; ±5% a una regulación de corriente de entrada de 0.5 A, 1.2 A y 1.8 A

andbull; Certificación relacionada con la seguridad:

andndash; Certificación IEC 62368-1 CB

andnbsp;

Aplicaciones

andbull; EPOS, altavoces portátiles

andbull; Accesorios para teléfonos móviles

andbull; Equipos médicos

andnbsp;

Descripción

El BQ25606 es un dispositivo de gestión de carga de batería de modo conmutado de 3.0 A y gestión de ruta de alimentación del sistema altamente integrado para baterías de iones de litio y polímero de litio de una sola celda. La solución está altamente integrada con FET de bloqueo inverso de entrada (RBFET, Q1), FET de conmutación de lado alto (HSFET, Q2), FET de conmutación de lado bajo (LSFET, Q3) y FET de batería (BATFET, Q4) entre el sistema y la batería. La ruta de alimentación de baja impedancia optimiza la eficiencia de la operación en modo conmutado, reduce el tiempo de carga de la batería y extiende la vida útil de la batería durante la fase de descarga.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
