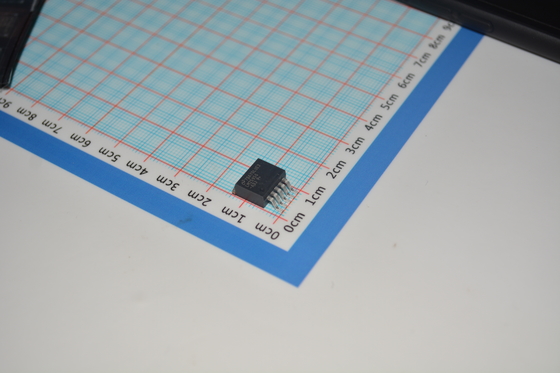

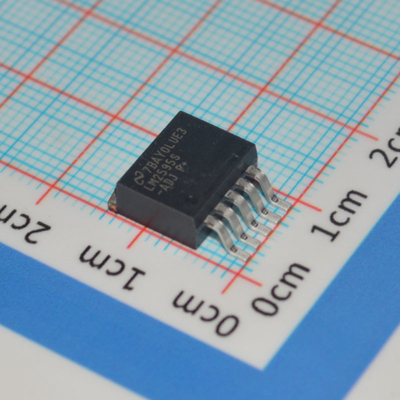

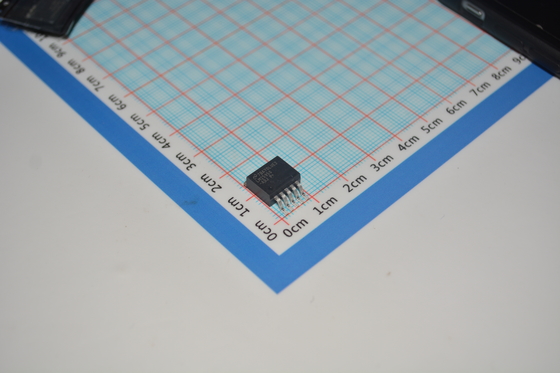

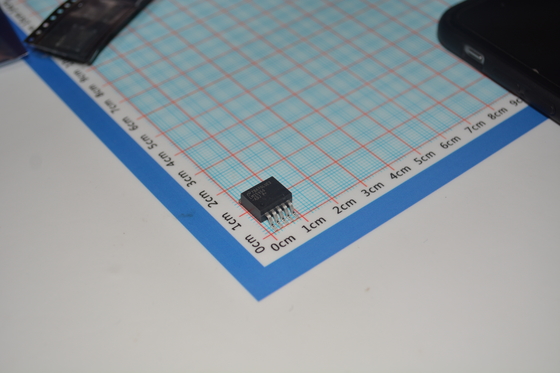

LM2595S-ADJ Buck Converter Ajustable 1.23V-37V Salida 3A Carga 150kHz Frecuencia 75% Eficiencia Protección térmica Baja pérdida amplia 4.5V-40V Entrada compacta TO-263 paquete

Convertidor Buck LM2595S-ADJ Ajustable 1.23V-37V Salida 3A Carga 150kHz Frecuencia 75% Eficiencia Protección Térmica Baja Caída Amplio 4.5V-40V Entrada Paquete Compacto TO-263

andnbsp;

Características

andbull; Versiones de salida de 3.3-V, 5-V, 12-V y Ajustable

andbull; Rango de voltaje de salida de la versión ajustable, 1.2 V a 37 V andplusmn;4% Máximo sobre condiciones de línea y carga

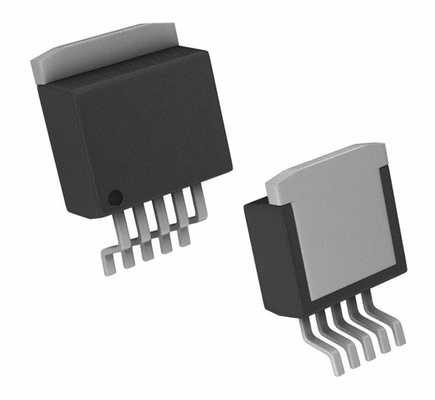

andbull; Disponible en paquetes de montaje en superficie TO-220 y TO-263

andbull; Corriente de carga de salida de 1-A garantizada

andbull; Rango de voltaje de entrada de hasta 40 V

andbull; Requiere solo 4 componentes externos

andbull; Excelentes especificaciones de regulación de línea y carga

andbull; Oscilador interno de frecuencia fija de 150 kHz

andbull; Capacidad de apagado TTL

andbull; Modo de espera de baja potencia, IQ, típicamente 85 andmu;A

andbull; Alta eficiencia

andbull; Utiliza inductores estándar fácilmente disponibles

andbull; Protección contra apagado térmico y limitación de corriente

andnbsp;

Aplicaciones

andbull; Regulador reductor (Buck) simple de alta eficiencia

andbull; Preregulador eficiente para reguladores lineales

andbull; Reguladores de conmutación en tarjeta

andbull; Convertidor de positivo a negativo

andnbsp;

Descripción

La serie de reguladores LM2595 son circuitos integrados monolíticos que proporcionan todas las funciones activas para un regulador de conmutación reductor (buck), capaz de impulsar una carga de 1-A con una excelente regulación de línea y carga. Estos dispositivos están disponibles en voltajes de salida fijos de 3.3 V, 5 V, 12 V y una versión de salida ajustable.

Requiriendo un número mínimo de componentes externos, estos reguladores son fáciles de usar e incluyen compensación de frecuencia interna y un oscilador de frecuencia fija.

La serie LM2595 opera a una frecuencia de conmutación de 150 kHz, lo que permite componentes de filtro de menor tamaño que los que se necesitarían con reguladores de conmutación de menor frecuencia. Disponible en un paquete TO-220 estándar de 5 pines con varias opciones de curvatura de plomo diferentes, y un paquete de montaje en superficie TO-263 de 5 pines. Típicamente, para voltajes de salida inferiores a 12 V y temperaturas ambiente inferiores a 50anddeg;C, no se requiere disipador de calor.

andnbsp;

INFORMACIÓN

andnbsp;

Dibujo
