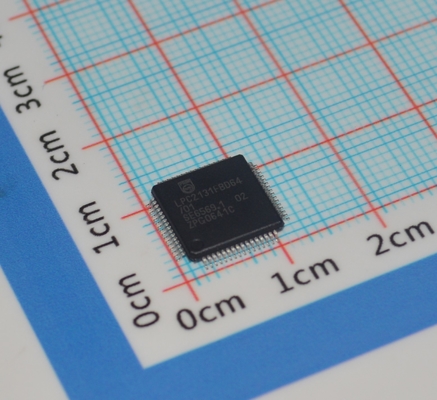

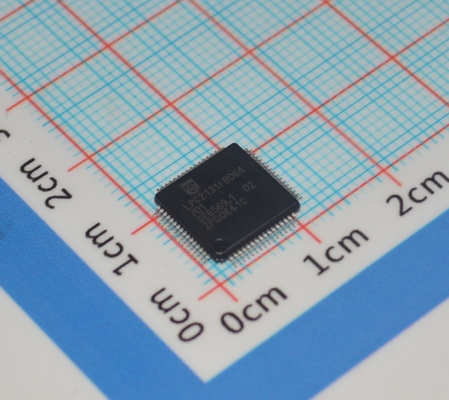

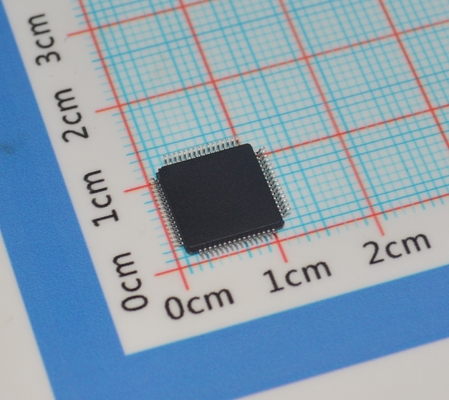

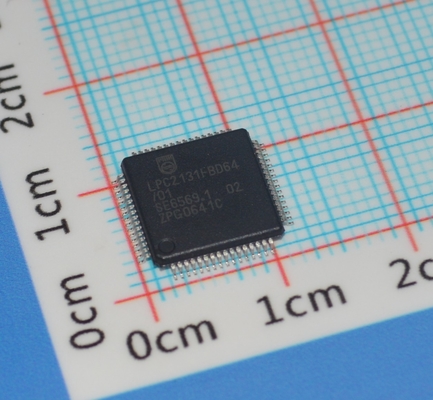

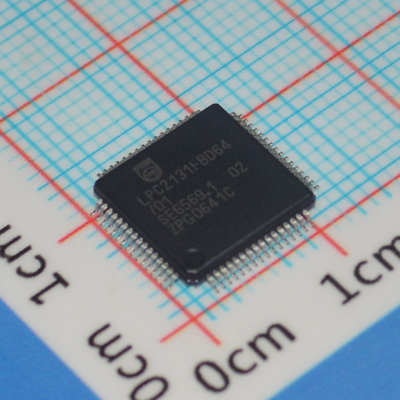

LPC2131FBD64/01,15 MCU ARM7 RISC de 32 bits, 64 KB Flash, 16 KB RAM, velocidad de 60 MHz, USB 2.0, 2x UART, 64-LQFP, -40°C a +85°C, grado industrial

LPC2131FBD64/01,15 ARM7 MCU de 32 bits RISC Core 64KB Flash 16KB RAM 60MHz Velocidad USB 2.0 2x UART 64-LQFP -40°C a +85°C grado industrial

Características y beneficios

2.1 Mejoras aportadas por los dispositivos LPC213x/01

Los puertos GPIO rápidos permiten el cambio de pin de puerto hasta 3,5 veces más rápido que el LPC213x original. También permiten leer un pin de puerto en cualquier momento independientemente de su función.

Los registros de resultados dedicados para los ADC (s) reducen los gastos generales de interrupción.

UART0/1 incluye generador de velocidad de baud fraccionado, capacidades de auto-limitado y control de flujo de apretón de manos totalmente implementado en el hardware.

El control adicional de la DBO permite reducir aún más el consumo de energía.

2.2 Principales características comunes para LPC213x y LPC213x/01

El microcontrolador ARM7TDMI-S de 16/32 bits en un pequeño paquete LQFP64 o HVQFN64.

- 8/16/32 kB de memoria RAM estática en el chip y 32/64/128/256/512 kB de memoria flash de programa en el chip. La interfaz/acelerador de 128 bits permite un funcionamiento de alta velocidad de 60 MHz.

- Programación en el sistema/programación en la aplicación (ISP/IAP) a través del software de arranque del chip.

Las interfaces EmbeddedICE RT y Embedded Trace ofrecen depuración en tiempo real con el software RealMonitor en el chip y seguimiento de alta velocidad de la ejecución de instrucciones.

Un (LPC2131/32) o dos (LPC2134/36/38) ADC de 8 canales de 10 bits proporcionan un total de hasta 16 entradas analógicas, con tiempos de conversión tan bajos como 2.44

¢s por canal.

El DAC de 10 bits único proporciona una salida analógica variable (LPC2132/34/36/38).

- Dos temporizadores de 32 bits/contadores de eventos externos (con cuatro canales de captura y cuatro de comparación cada uno), unidad PWM (seis salidas) y monitor.

Reloj en tiempo real con potencia independiente y entrada de reloj dedicada de 32 kHz.

¢ Múltiples interfaces serie, incluidas dos UART (16C550), dos buses I2C rápidos (400 kbit/s), SPI y SSP con capacidades de almacenamiento en búfer y longitud de datos variable.

Controller de interrupción vectorial con prioridades y direcciones vectoriales configurables.

¢ Hasta cuarenta y siete pines de I/O de uso general tolerantes a 5 V en paquetes pequeños LQFP64 o HVQFN.

Se dispone de hasta nueve pines de interrupción externos sensibles al borde o al nivel.

El reloj de CPU máximo de 60 MHz disponible desde un PLL programable en chip con un tiempo de asentamiento de 100 us.

El oscilador integrado en el chip funciona con cristal externo en el rango de 1 MHz a 30 MHz y con oscilador externo hasta 50 MHz.

Los modos de ahorro de energía incluyen el modo inactivo y el modo apagado.

¢ Habilitar/desactivar individualmente las funciones periféricas, así como reducir el reloj periférico para optimizar la potencia adicional.

El procesador se despierta del modo de apagado por interrupción externa o BOD.

¢ Chip único de alimentación con circuitos POR y BOD:

′Rango de voltaje de funcionamiento de la CPU de 3,0 V a 3,6 V (3,3 V ± 10%) con pastillas de E/S tolerantes a 5 V.

Descripción general

Hoja de datos del producto Los microcontroladores LPC2131/32/34/36/38 se basan en una CPU ARM7TDMI-S de 16/32 bits con emulación en tiempo real y soporte de trazabilidad integrado, que combinan el microcontrolador con 32 kB,64 kBUna interfaz de memoria de 128 bits de ancho y una arquitectura de acelerador única permiten la ejecución de código de 32 bits a una velocidad de reloj máxima.Para aplicaciones de tamaño de código crítico, el modo Thumb alternativo de 16 bits reduce el código en más del 30% con una penalización mínima del rendimiento.

Debido a su pequeño tamaño y bajo consumo de energía, estos microcontroladores son ideales para aplicaciones donde la miniaturización es un requisito clave, como el control de acceso y el punto de venta.Con una amplia gama de interfaces de comunicaciones en serie y opciones de SRAM en el chip de 8 kB, 16 kB y 32 kB, son muy adecuados para pasarelas de comunicación y convertidores de protocolo, módems blandos, reconocimiento de voz e imágenes de gama baja,proporcionando tanto un gran tamaño de búfer como una alta potencia de procesamiento. Diversos temporizadores de 32 bits, ADC de 8 canales de 10 bits únicos o dobles, DAC de 10 bits,Los canales PWM y 47 líneas GPIO con hasta nueve pines de interrupción externos sensibles a los bordes o el nivel hacen que estos microcontroladores sean particularmente adecuados para sistemas de control industrial y médicos.
